Installation
3.5.2

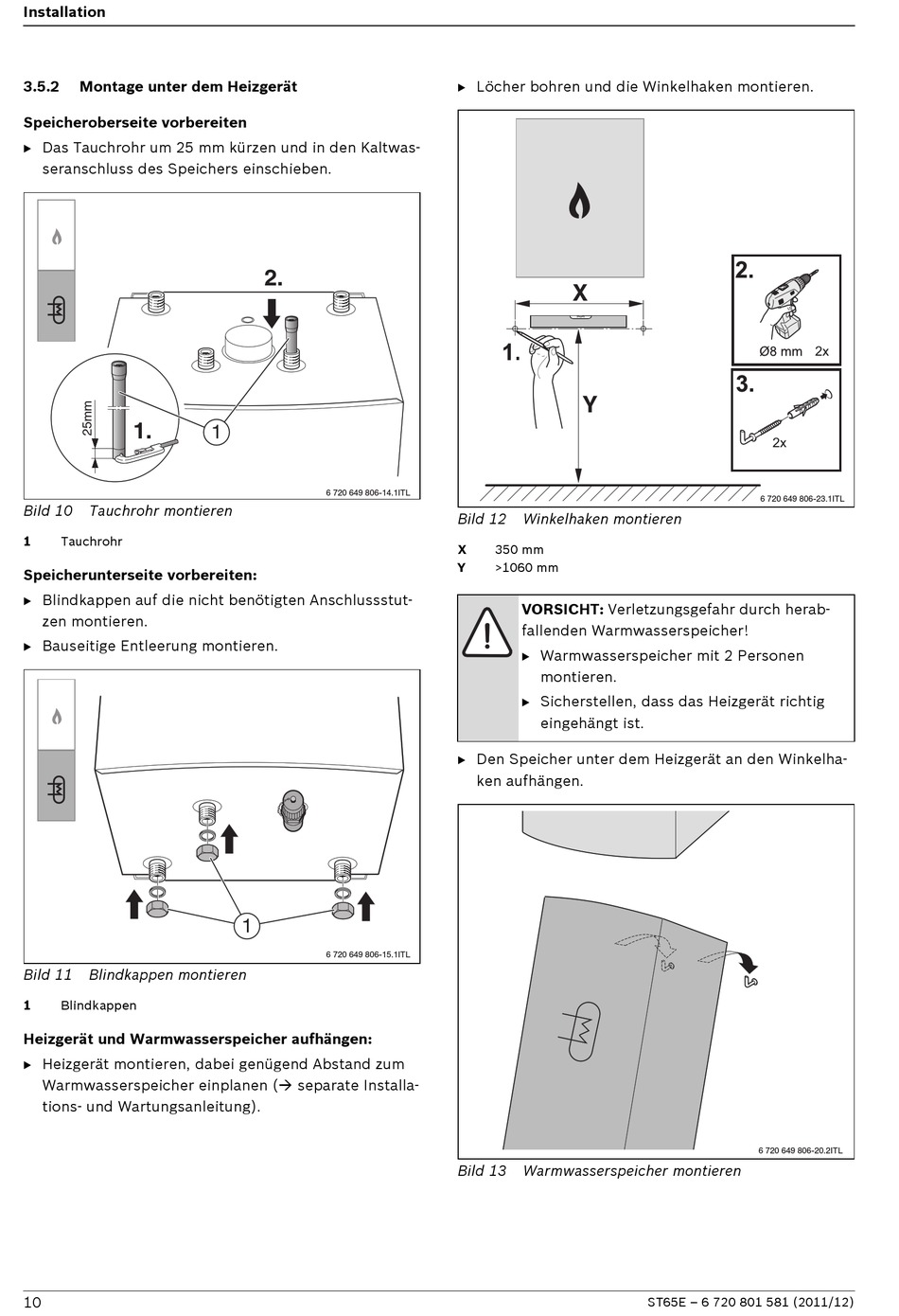

Montage unter dem Heizgerät
Speicheroberseite vorbereiten
B Das Tauchrohr um 25 mm kürzen und in den Kaltwas-
seranschluss des Speichers einschieben.
1.
Bild 10
Tauchrohr montieren
1
Tauchrohr
Speicherunterseite vorbereiten:
B Blindkappen auf die nicht benötigten Anschlussstut-
zen montieren.
B Bauseitige Entleerung montieren.
Bild 11
Blindkappen montieren
1
Blindkappen
Heizgerät und Warmwasserspeicher aufhängen:
B Heizgerät montieren, dabei genügend Abstand zum
Warmwasserspeicher einplanen (
tions- und Wartungsanleitung).
10
2.
1
6 720 649 806-14.1ITL
1
6 720 649 806-15.1ITL
separate Installa-
B Löcher bohren und die Winkelhaken montieren.
X
Y
Bild 12
Winkelhaken montieren
X
350 mm
Y
>1060 mm
VORSICHT: Verletzungsgefahr durch herab-
fallenden Warmwasserspeicher!
B Warmwasserspeicher mit 2 Personen
montieren.
B Sicherstellen, dass das Heizgerät richtig
eingehängt ist.
B Den Speicher unter dem Heizgerät an den Winkelha-
ken aufhängen.
Bild 13
Warmwasserspeicher montieren
2x
2x
6 720 649 806-23.1ITL
6 720 649 806-20.2ITL
ST65E – 6 720 801 581 (2011/12)
