- Una vez finalizada la fase 2.2 del montaje del cable, es necesario conectar el
Microinterruptor (3) al circuito de protección eléctrica del sistema de elevación.
- En caso de aflojamiento o rotura del cable (11) el microinterruptor (3) interrumpe la
corriente eléctrica del circuito gracias a las placas de activación del microinterruptor
(5) ver (Fig. 6 / Fig. 6A). Para restablecer la tensión correcta del cable, proceder a la
compresión del resorte, enroscando la tuerca (4) hacia abajo hasta alcanzar la
distancia de 20 mm entre las 2 tuercas (4) ver (Fig.5/Fig. 5A).
Importante: Para el correcto funcionamiento del microinterruptor (3) está
terminantemente prohibido cambiar la posición tanto del microinterruptor (3)
como de las placas de activación del microinterruptor (5).

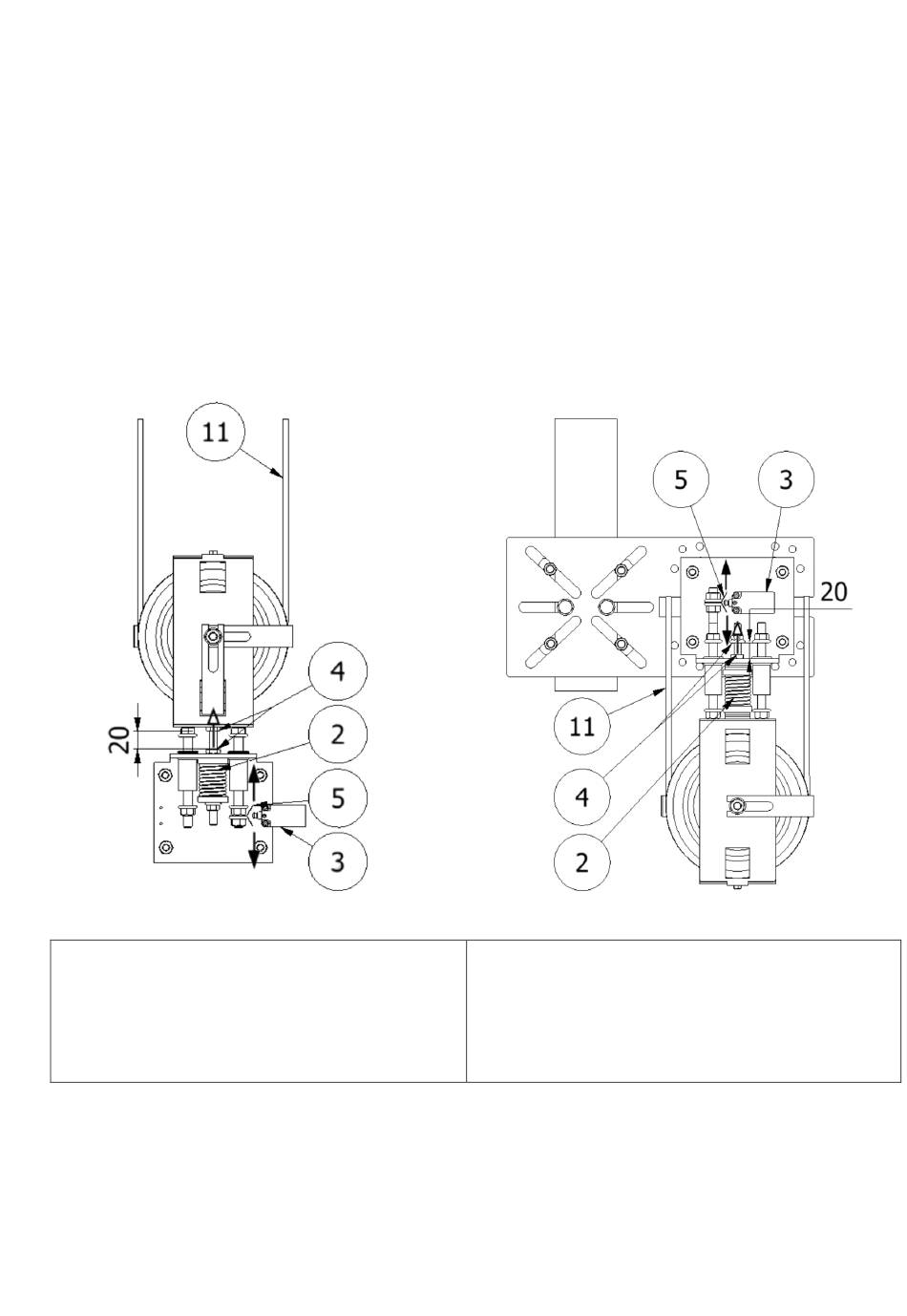

R4M: Situazione corretto funzionamento
Correct operation situation
Situation de travail correcte
Korrekte Arbeitssituation
Correcta situación de trabajo.
Fig. 5
R4MS: Situazione corretto funzionamento
Correct operation situation
Situation de travail correcte
Korrekte Arbeitssituation
Correcta situación de trabajo.
Fig. 5A
pag. 21
