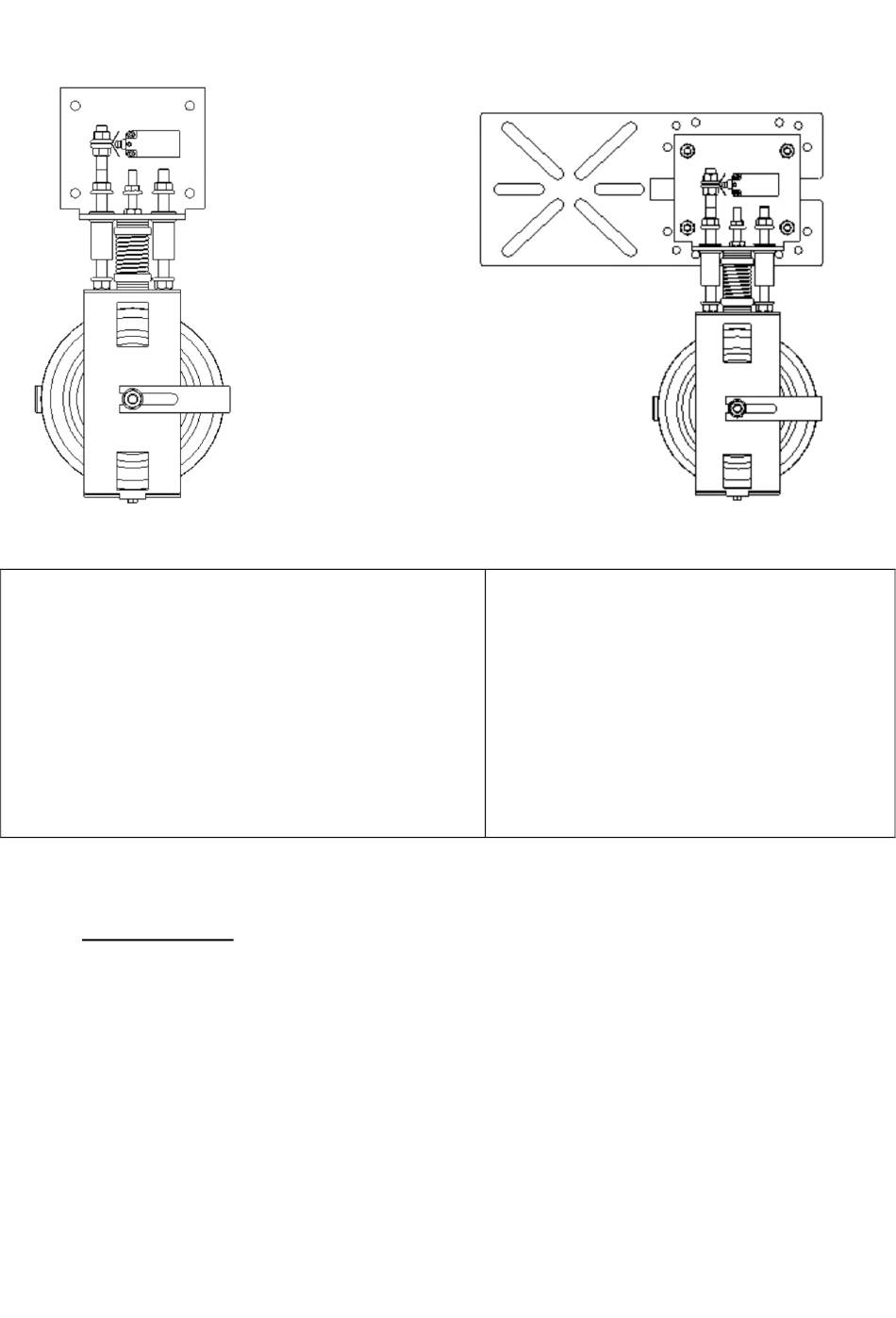

Versione Base con Microinterruttore
montato a destra
Basic version with Safety Switch mounted on
the right
Version Base avec contact monté à droit
Basisversion mit rechts montiertem Schalter
Versión básica con microinterruptor
montado a la derecha
2 MONTAGGIO
2.1 Montaggio del Tenditore a molla
Il tenditore a molla R4M può essere montato a pavimento o alla guida, il tenditore a
molla R4MS può essere montato solamente alla guida:
- Il fissaggio a pavimento avviene tramite le asole (8) della piastra (7) vedi (Fig. 2),
il pavimento ed il supporto devono resistere ad una forza in tiro adeguata alla forza
di lavoro e devono garantire un allineamento della fune a 90° rispetto al pavimento.
- Il fissaggio alla guida avviene tramite: le asole (9) della piastra (6), 2 fori Ø12 eseguiti
sulla guida, le asole (12) e 4 Bride per garantire un fissaggio sicuro e un allineamento
di 90° tra la guida e la piastra (6) vedi (Fig. 3 / Fig. 3A / Fig. 3B / Fig. 3C).
R4MS
Versione con Piastra fissaggio alla guida
Version with guide rail fixing plate
Version avec plaque de fixation au
guide
Version mit Platte zur Befestigung an
der Führungsschiene
Versión con placa para fijación a la guía
pag. 12
