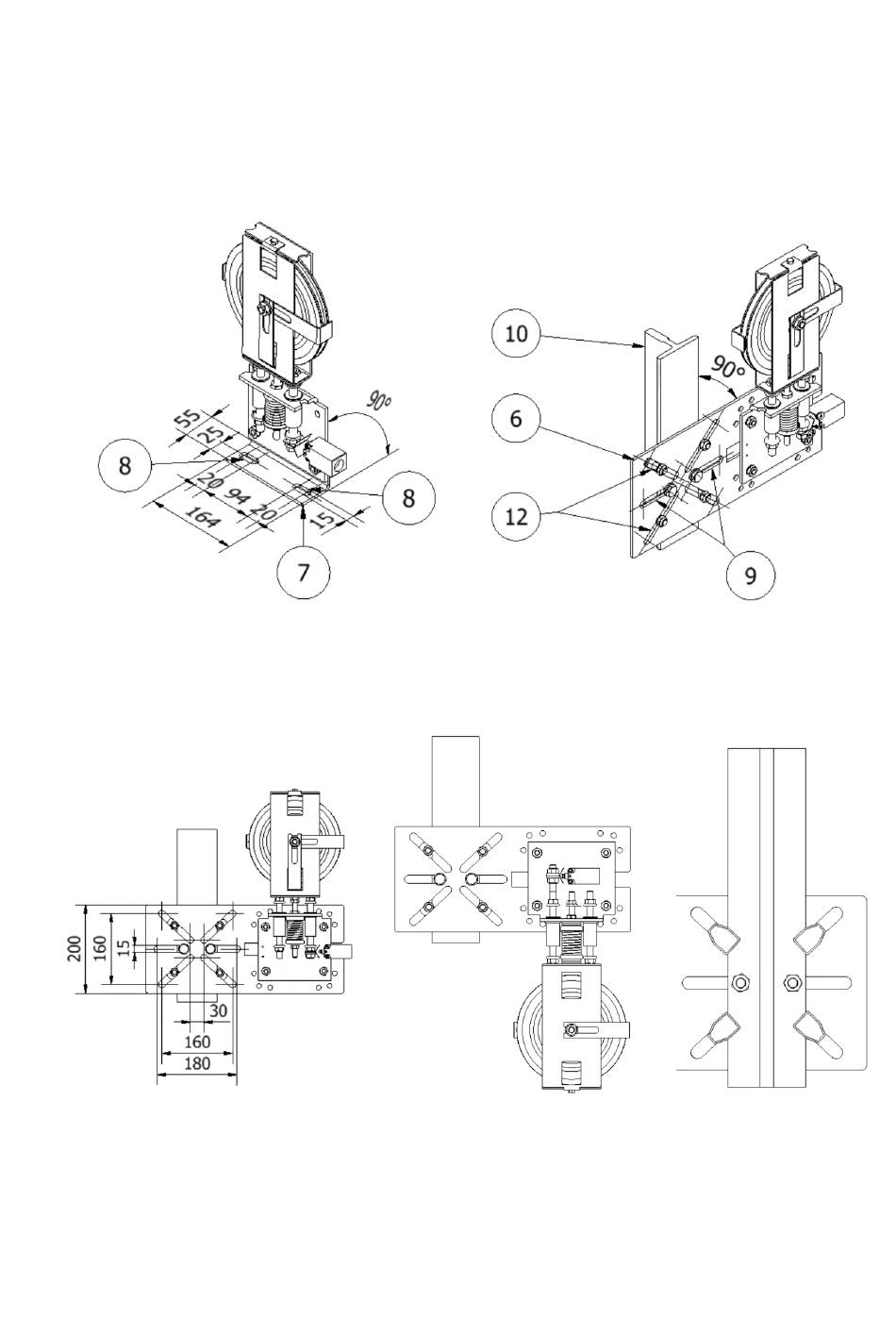

- La fijación a la guía se realiza a través de: las ranuras (9) de la placa (6), 2 agujeros
Ø12 practicados en la guía, las ranuras (12) y 4 Bridas para garantizar una fijación
segura y una alineación de 90° entre la guía y la placa (6) ver (Fig. 3 / Fig. 3A / Fig. 3B
/ Fig. 3C).
Fig. 2
Fig. 3
Fig.3A
Fig. 3B
Fig. 3C
pag. 14
