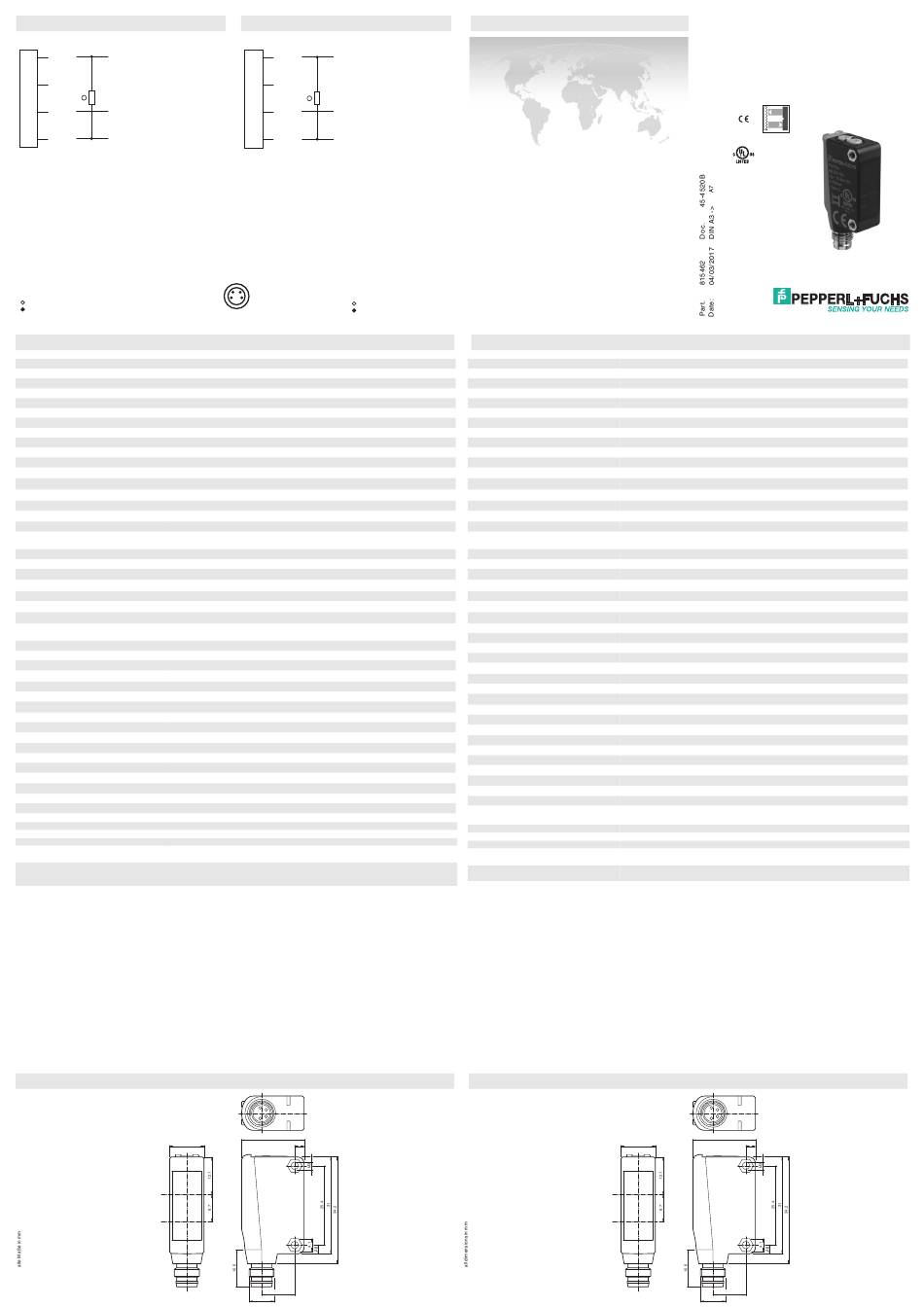

Pepperl+Fuchs ML100-54/95/102 Kurzanleitung

Elektrischer Anschluss
Option: 102
1 +UB
2
n.c.
3 0 V
4 Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 3,5 m
Reflektorabstand 0,01 ... 3,5 m
Grenzreichweite 4,5 m
Referenzobjekt Reflektor H50
Lichtsender LED
Lichtart rot, Wechsellicht
Polarisationsfilter ja
Lichtfleckdurchmesser ca. 350 mm im Abstand von 4,5 m
Öffnungswinkel ca. 4 °
Lichtaustritt frontal
Fremdlichtgrenze EN 60947-5-2:2007+A1:2012
Kenndaten funktionale Sicherheit
MTTF 860 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün: Netz ein (Power on)
Funktionsanzeige LED gelb: leuchtet bei Empfang des Sendestrahls ; blinkt bei Unterschreiten der Funk-
tionsreserve; aus bei Strahlunterbrechung
Bedienelemente Empfindlichkeitseinsteller
Bedienelemente Hell-/Dunkelumschalter
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC
B
Welligkeit max. 10 %
Leerlaufstrom I < 20 mA
0
Ausgang
Schaltungsart Die Schaltungsart des Sensors ist umschaltbar. Der Auslieferungszustand ist: hell-
schaltend
Signalausgang 1 NPN-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung max. 30 V DC
Schaltstrom max. 100 mA , ohmsche Last
Spannungsfall U ≤ 1,5 V DC
d
Schaltfrequenz f 1000 Hz
Ansprechzeit 0,5 ms
Umgebungsbedingungen
Umgebungstemperatur -30 ... 60 °C (-22 ... 140 °F)
Lagertemperatur -40 ... 70 °C (-40 ... 158 °F)
Mechanische Daten
Schutzart IP67
Anschluss Steckverbinder M8 x 1 , 4-polig
Material
PC (Polycarbonat)
Gehäuse
PMMA
Lichtaustritt
Masse ca. 10 g
Anzugsmoment Befestigungsschrauben 0,6 Nm
Normen- und Richtlinienkonformität
Richtlinienkonformität
EMV-Richtlinie 2004/108/EG EN 60947-5-2:2007+A1:2012
Normenkonformität
UL 60947-5-2
Normen
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, Class-2-Stromquelle oder UL-gelistetes Netzteil mit beschränktem
Spannungsausgang mit (evtl. integrierter) Sicherung (max. 3.3 A gemäß UL248), Typ-
1-Gehäuse
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
11
Empfänger
Sender
Electrical connection
Option: 102
+UB
1
2
n.c.
0 V
3
Q
4
2 4
1 3
= Light on
= Dark on
20
3
10.6
M8 x 1
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 3.5 m
Reflector distance 0.01 ... 3.5 m
Threshold detection range 4.5 m
Reference target H50 reflector
Light source LED
Light type modulated visible red light
Polarization filter yes
Diameter of the light spot approx. 350 mm at a distance of 4.5 m
Angle of divergence approx. 4 °
Optical face frontal
Ambient light limit EN 60947-5-2:2007+A1:2012
Functional safety related parameters
MTTF 860 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green: power on
Function indicator LED yellow: lights up when receiving the light beam ; flashes when falling short of the
stability control; OFF when light beam is interrupted
Control elements sensitivity adjustment
Control elements Light-on/dark-on changeover switch
Electrical specifications
Operating voltage U 10 ... 30 V DC
B
Ripple max. 10 %
No-load supply current I < 20 mA
0
Output
Switching type The switching type of the sensor is adjustable. The default setting is: light on
Signal output 1 NPN output, short-circuit protected, reverse polarity protected, open collector
Switching voltage max. 30 V DC
Switching current max. 100 mA , resistive load
Voltage drop U ≤ 1.5 V DC
d
Switching frequency f 1000 Hz
Response time 0.5 ms
Ambient conditions
Ambient temperature -30 ... 60 °C (-22 ... 140 °F)
Storage temperature -40 ... 70 °C (-40 ... 158 °F)
Mechanical specifications
Degree of protection IP67
Connection connector M8 x 1 , 4-pin
Material
PC (Polycarbonate)
Housing
PMMA
Optical face
Mass approx. 10 g
Tightening torque, fastening screws 0.6 Nm
Compliance with standards and direc-
tives
Directive conformity
EMC Directive 2004/108/EC EN 60947-5-2:2007+A1:2012
Standard conformity
UL 60947-5-2
Standards
Approvals and certificates
UL approval cULus Listed, Class 2 Power Source or listed Power Supply with a limited voltage out-
put with (maybe integrated) fuse (max. 3.3 A according UL248), Type 1 enclosure
CCC approval CCC approval / marking not required for products rated ≤36 V
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
11
Receiver
Emitter
Reflexionslichtschranke mit Polarisationsfilter
mit Gerätestecker M8 x 1, 4-polig
Retroreflective sensor with polarization filter
with 4-pin, M8 x 1 connector
ML100-54/95/102
20
3
10.6
M8 x 1
