priwatt priBalcony Montageanleitung Seite 85

2 Solarmodule

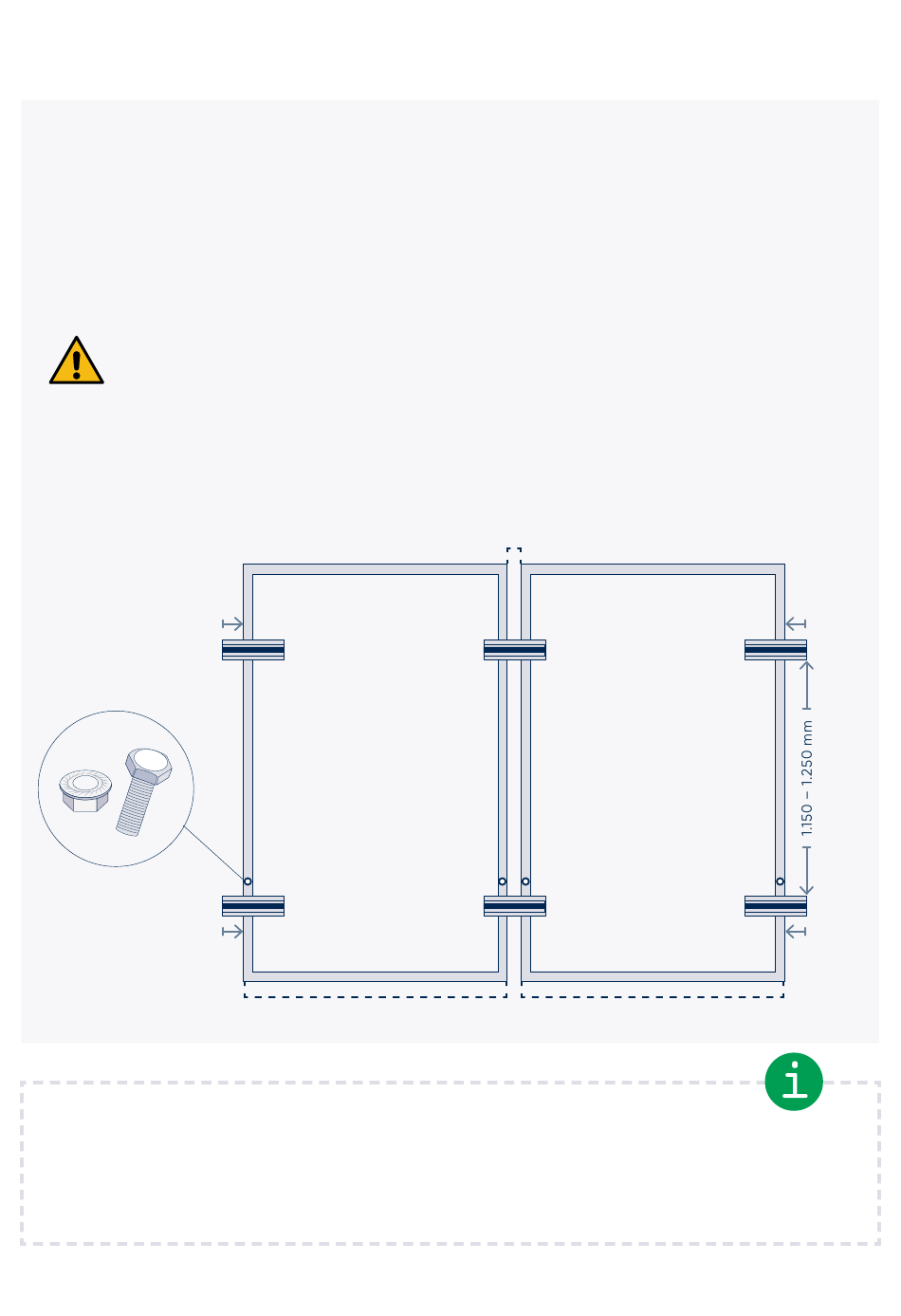

Es ist hilfreich wenn Du zuerst die Breite (A) der
Solarmodule ermittelst um Dir einen Überblick über
die Gesamtmaße zu verschaffen. Dabei hilft dir die
abgebildete Grafik. An den Außenseiten der Solarmodule
sollte das Montageprofil jeweils 50 mm herausragen
Absicherung gegen Abrutschen
Pro Solarmodul werden zwei Schrauben M10 x 25 in den Metallrahmen als Sicherheitsvorkehrung
verschraubt. Nutze dafür die vorgefertigten Löcher, siehe Grafik. Die Verschraubung muss auf beiden
Seiten des Solarmoduls über der unteren Montageschiene liegen um ein Abrutschen des Solarmoduls
im Fall der Fälle zu verhindern. Beachte die Abstände bei der Ausrichtung der Montageschienen.
50 mm
x 4
50 mm
Installation in Einzelmontage
Die Montagematerialien für das zweite Solarmodul entsprechen in Art und Anzahl dem des Basissets.
Zusätzlich werden 2 x 2 m DC-Verlängerungskabel für die Kontaktierung beider Solarmodule beigelegt.
und zwischen den Solarmodulen 60 mm Abstand
sein. So hast Du genu Platz für die Befestigung der
Modulenklemmen. Platziere und befestige nun die
Montageschienen und beachte die aufgeführten
Abstände. Die Montage erfordert zwei Personen.
mind. 40 mm
( A )
12
PRIWALL 90°
( A )
50 mm
50 mm
