2. Auspackvorgang

2.1 Produktinstallation

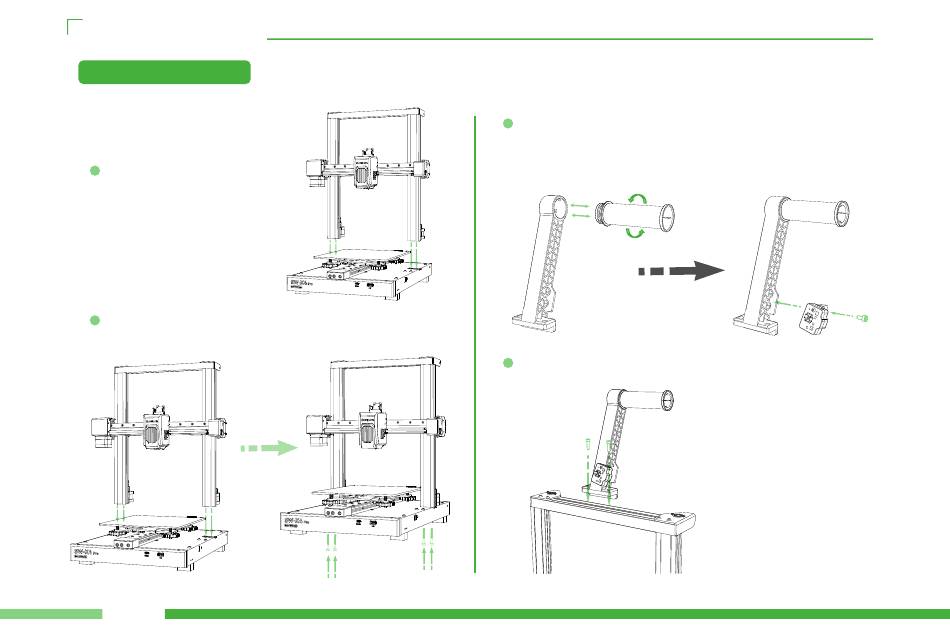

Setzen Sie den Po爀琀alrahmen in die
1
Nut auf dem Sockel ein. Stellen Sie
sicher, dass die Ausrichtung des
Po爀琀alrahmen mit der Ausrichtung
der Nut übereinstimmt.
Befestigen Sie den Po爀琀alrahmen mit 4 M5 x 40 Schrauben am Sockel.
2
Ziehen Sie die Schrauben fest, während Sie den Pro昀椀l an der Innenseite
anliegen haben,um eine Neigung nach außen zu vermeiden.
29
M5*40
M5*40
Die Komponenten des Materialgestells gemäß der Abbildung montie-
3
ren: Das Materialrohr durch das Materialgestell führen und zusammen
mit der Materialabdeckung festschrauben. Anschließend wird mit einer
Schraube φ4x3xM3 die Komponente des Materialbruchdetektors auf
der rechten Seite des Materialgestells montie爀琀.
Befestigen Sie die Komponenten des Materialgestells mit 2 Schrauben
4
M4*18 an der oberen Querstange.
M4*18
φ4x3xM3
