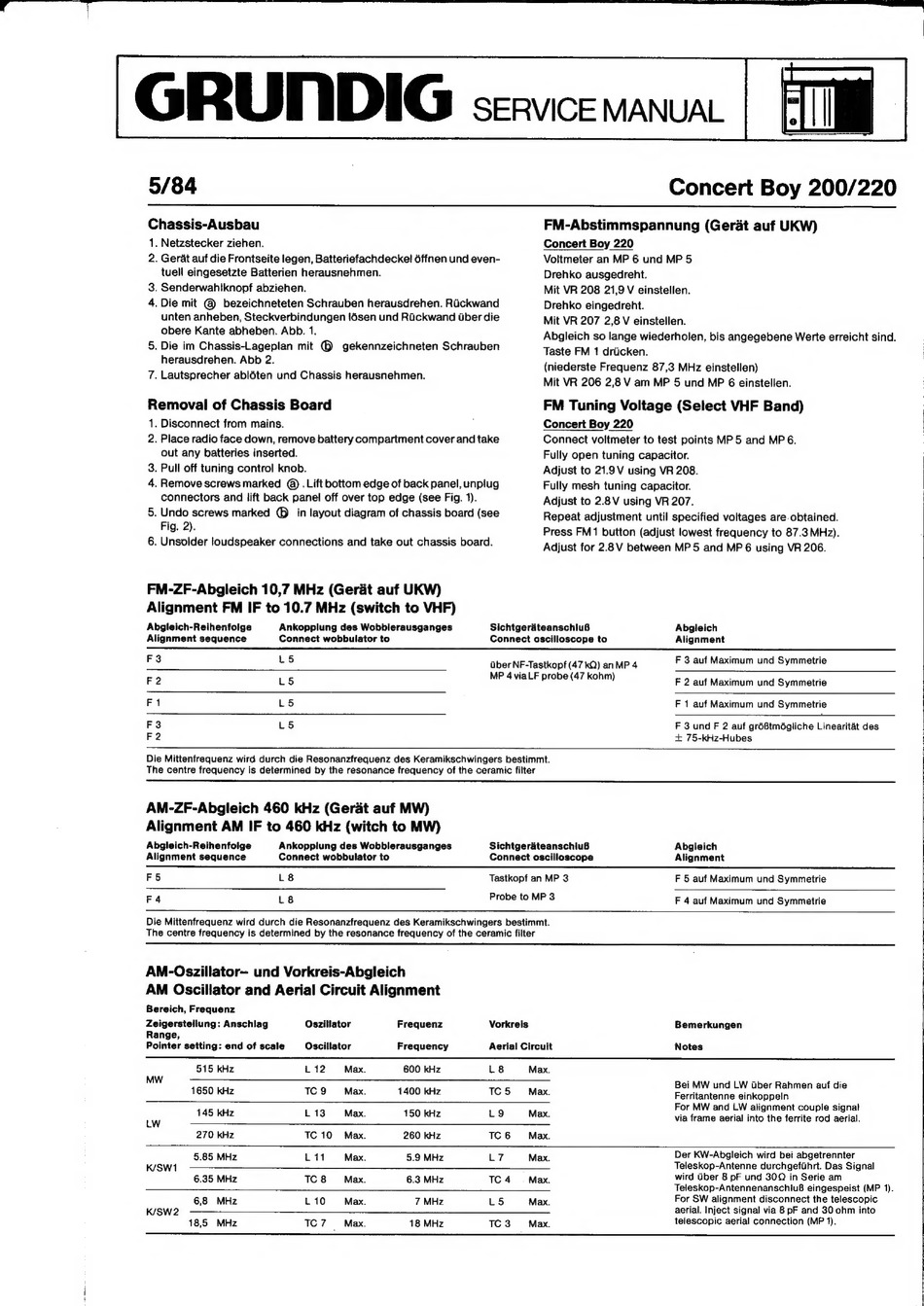

GRUNDIG SERVICE MANUAL
5/84
Concert Boy 200/220
Chassis-Ausbau
1. Netzstecker ziehen.
2. Gerat auf die Frontseite legen, Batteriefachdeckel éffnen und even-
tuell eingesetzte Batterien herausnehmen.
3. Senderwahiknopf abziehen.
4. Die mit @ bezeichneteten Schrauben herausdrehen. Rickwand
unten anheben, Steckverbindungen !6sen und Ritckwand tiber die
obere Kante abheben. Abb. 1.
5. Die im Chassis-Lageplan mit @ gekennzeichneten Schrauben
herausdrehen. Abb 2.
7. Lautsprecher abléten und Chassis herausnehmen.
Removal of Chassis Board
1. Disconnect from mains.
2. Place radio face down, remove battery compartment cover and take
out any batteries inserted.
3. Pull off tuning control knob.
. Remove screws marked @) .Lift bottom edge of back panel, unpiug
connectors and lift back panel off over top edge (see Fig. 1).
5. Undo screws marked @ in layout diagram of chassis board (see
Fig. 2).
6. Unsolder loudspeaker connections and take out chassis board.
a
FM-ZF-Abgleich 10,7 MHz (Geradt auf UKW)
Alignment FM IF to 10.7 MHz (switch to VHF)
Abgleich-Reihenfolge
Alignment sequence
Ankopplung des Wobblerausganges
Connect wobbulator to
Sichtgeréteanschlu8B
Connect oscilloscope to
FM-Abstimmspannung (Gerat auf UKW)
Concert Boy 220
Voltmeter an MP 6 und MP 5
Drehko ausgedreht.
Mit VR 208 21,9 V einstellen.
Drehko eingedreht.
Mit VR 207 2,8 V einstellen.
Abgleich so lange wiederholen, bis angegebene Werte erreicht sind.
Taste FM 1 driicken.
(niederste Frequenz 87,3 MHz einstellen)
Mit VR 206 2,8 V am MP 5 und MP 6 einstellen.
FM Tuning Voltage (Select VHF Band)
Concert Boy 220
Connect voltmeter to test points MP5 and MP 6.
Fully open tuning capacitor.
Adjust to 21.9V using VR 208.
Fully mesh tuning capacitor.
Adjust to 2.8V using VR 207.
Repeat adjustment until specified voltages are. obtained.
Press FM1 button (adjust lowest frequency to 87.3 MHz).
Adjust for 2.8V between MP5 and MP 6 using VR 206.
Abgleich
Alignment
F3 L5
F2 LS
Fi LS
F3 LS
F2
Uber NF-Tastkopf (47 kQ) an MP 4
MP 4 viaLF probe (47 kohm)
F 3 auf Maximum und Symmetrie
F 2 auf Maximum und Symmetrie
F 1 auf Maximum und Symmetrie
F 3 und F 2 auf gréBtmdgliche Linearitat des
+ 75-kHz-Hubes
Die Mittenfrequenz wird durch die Resonanzfrequenz.des Keramikschwingers bestimmt.
The centre frequency is determined by the resonance frequency of the ceramic filter
AM-ZF-Abgleich 460 kHz (Gerat auf MW)
Alignment AM IF to 460 kHz (witch to MW)
Abgleich-Reihenfolge
Alignment sequence
Ankopplung des Wobblerausganges
Connect wobbulator to
SichtgerateanschiuB
Connect oscilloscope
Abgleich
Alignment
F5 L8
F4 L8
Tastkopf an MP 3
Probe to MP 3
F 5 auf Maximum und Symmetrie
F 4 auf Maximum und Symmetrie
Die Mittenfrequenz wird durch die Resonanzfrequenz des Keramikschwingers bestimmt.
The centre frequency is determined by the resonance frequency of the ceramic filter
AM-Oszillator- und Vorkreis-Abgleich
AM Oscillator and Aerial Circuit Alignment
Bereich, Frequenz
Zeigerstellung: Anschlag Oszillator Frequenz Vorkreis Bemerkungen
Range,
Pointer setting: end of scale Oscillator Frequency Aerial Circuit Notes
515 kHz L12 Max. 600 kHz L8 Max.
MW ' j
Bei MW und LW aber Rahmen auf die
1650 kHz TC 9 Max. 1400 kHz TO 5 Max. Ferritantenne einkoppeln
For MW and LW alignment couple signat
iw 145 kHz L133 Max. 150 kHz L9 Max. via frame aerial into the ferrite rod aerial.
270 kHz ™ 10 Max. 260 kHz TC 6 Max.
5.85 MHz Li1. Max. 5.9 MHz L7 Max. Der KW-Abgleich wird bei abgetrennter
K/SW1 Teleskop-Antenne durchgefihrt. Das Signal
6.35 MHz T8 Max. 6.3 MHz TC4 3 Max. wird Uber 8 pF und 30Q in Serie am
Teleskop-AntennenanschiuB eingespeist (MP 1).
6,8 MHz L110. Max. 7 MHz L5 Max. For SW alignment disconnect the telescopic
K/SW2 aerial. Inject signal via 8 pF and 30 ohm into
18,5 MHz 7 Max. 18 MHz ™T3 Max. telescopic aerial connection (MP 4).
