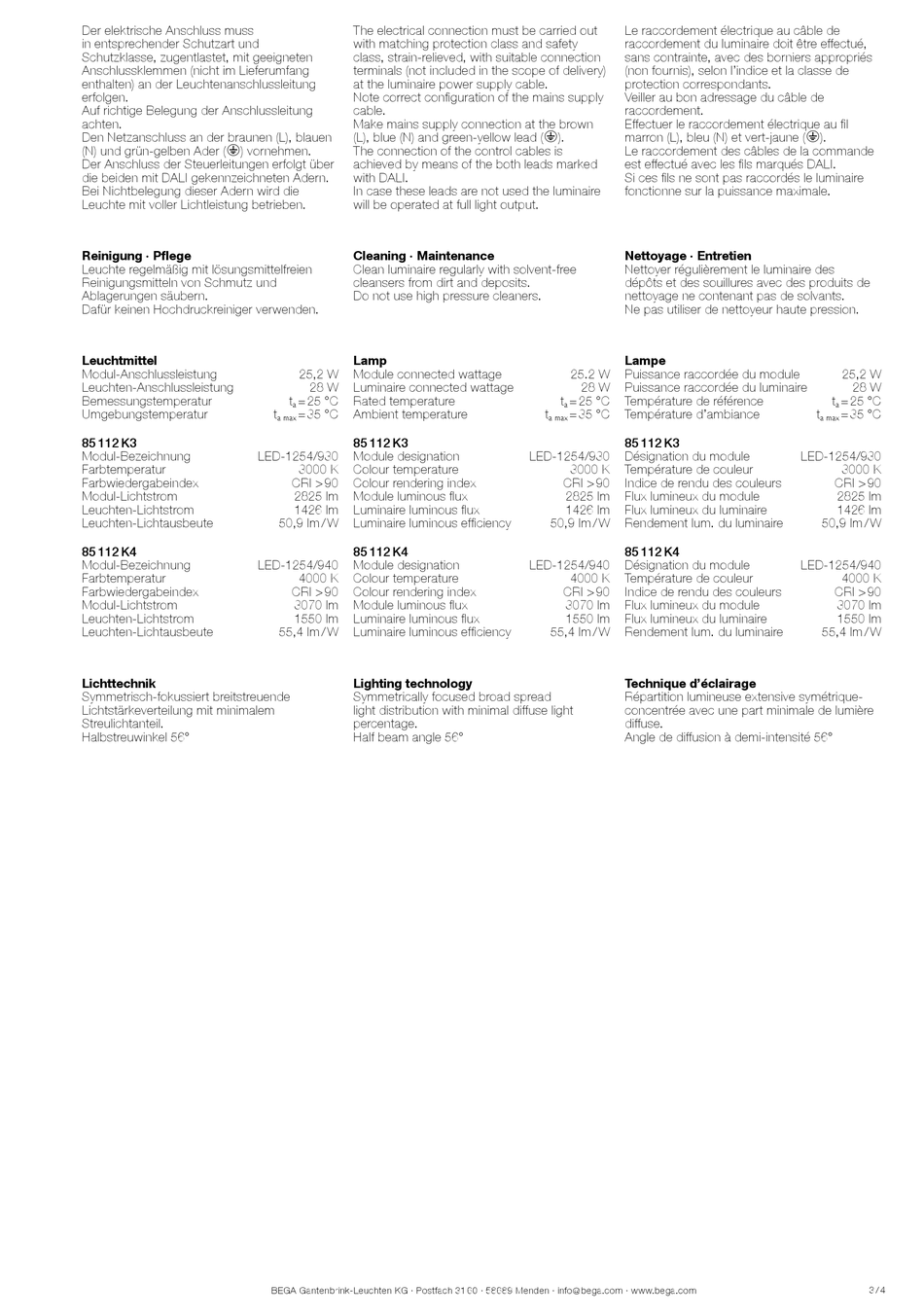

BEGA 85 112 Gebrauchsanweisung Seite 3

Der elektrische Anschluss muss
in entsprechender Schutzart und
Schutzklasse, zugentlastet, mit geeigneten
Anschlussklemmen (nicht im Lieferumfang
enthalten) an der Leuchtenanschlussleitung
erfolgen.
Auf richtige Belegung der Anschlussleitung
achten.
Den Netzanschluss an der braunen (L), blauen
(N) und grün-gelben Ader (1) vornehmen.
Der Anschluss der Steuerleitungen erfolgt über
die beiden mit DALI gekennzeichneten Adern.
Bei Nichtbelegung dieser Adern wird die
Leuchte mit voller Lichtleistung betrieben.
Reinigung · Pflege
Leuchte regelmäßig mit lösungsmittelfreien
Reinigungsmitteln von Schmutz und
Ablagerungen säubern.
Dafür keinen Hochdruckreiniger verwenden.
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
85 112 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
85 112 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Lichttechnik
Symmetrisch-fokussiert breitstreuende
Lichtstärkeverteilung mit minimalem
Streulichtanteil.
Halbstreuwinkel 56°
The electrical connection must be carried out
with matching protection class and safety
class, strain-relieved, with suitable connection
terminals (not included in the scope of delivery)
at the luminaire power supply cable.
Note correct configuration of the mains supply
cable.
Make mains supply connection at the brown
(L), blue (N) and green-yellow lead (1).
The connection of the control cables is
achieved by means of the both leads marked
with DALI.
In case these leads are not used the luminaire
will be operated at full light output.
Cleaning · Maintenance
Clean luminaire regularly with solvent-free
cleansers from dirt and deposits.
Do not use high pressure cleaners.
Lamp
25,2 W Module connected wattage
28 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 35 °C Ambient temperature
a max
85 112 K3
LED-1254/930 Module designation
3000 K Colour temperature
CRI > 90 Colour rendering index
2825 lm Module luminous flux
1426 lm Luminaire luminous flux
50,9 lm / W Luminaire luminous efficiency
85 112 K4
LED-1254/940 Module designation
4000 K Colour temperature
CRI > 90 Colour rendering index
3070 lm Module luminous flux
1550 lm Luminaire luminous flux
55,4 lm / W Luminaire luminous efficiency
Lighting technology
Symmetrically focused broad spread
light distribution with minimal diffuse light
percentage.
Half beam angle 56°
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Le raccordement électrique au câble de
raccordement du luminaire doit être effectué,
sans contrainte, avec des borniers appropriés
(non fournis), selon l'indice et la classe de
protection correspondants.
Veiller au bon adressage du câble de
raccordement.
Effectuer le raccordement électrique au fil
marron (L), bleu (N) et vert-jaune (1).
Le raccordement des câbles de la commande
est effectué avec les fils marqués DALI.
Si ces fils ne sont pas raccordés le luminaire
fonctionne sur la puissance maximale.
Nettoyage · Entretien
Nettoyer régulièrement le luminaire des
dépôts et des souillures avec des produits de
nettoyage ne contenant pas de solvants.
Ne pas utiliser de nettoyeur haute pression.
Lampe
25.2 W Puissance raccordée du module
28 W Puissance raccordée du luminaire
t = 25 °C Température de référence
a
t = 35 °C Température d'ambiance
a max
85 112 K3
LED-1254/930 Désignation du module
3000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
2825 lm Flux lumineux du module
1426 lm Flux lumineux du luminaire
50,9 lm / W Rendement lum. du luminaire
85 112 K4
LED-1254/940 Désignation du module
4000 K Température de couleur
CRI > 90 Indice de rendu des couleurs
3070 lm Flux lumineux du module
1550 lm Flux lumineux du luminaire
55,4 lm / W Rendement lum. du luminaire
Technique d'éclairage
Répartition lumineuse extensive symétrique-
concentrée avec une part minimale de lumière
diffuse.
Angle de diffusion à demi-intensité 56°
25,2 W
28 W
t = 25 °C
a
t = 35 °C
a max
LED-1254/930
3000 K
CRI > 90
2825 lm
1426 lm
50,9 lm / W
LED-1254/940
4000 K
CRI > 90
3070 lm
1550 lm
55,4 lm / W
3 / 4
