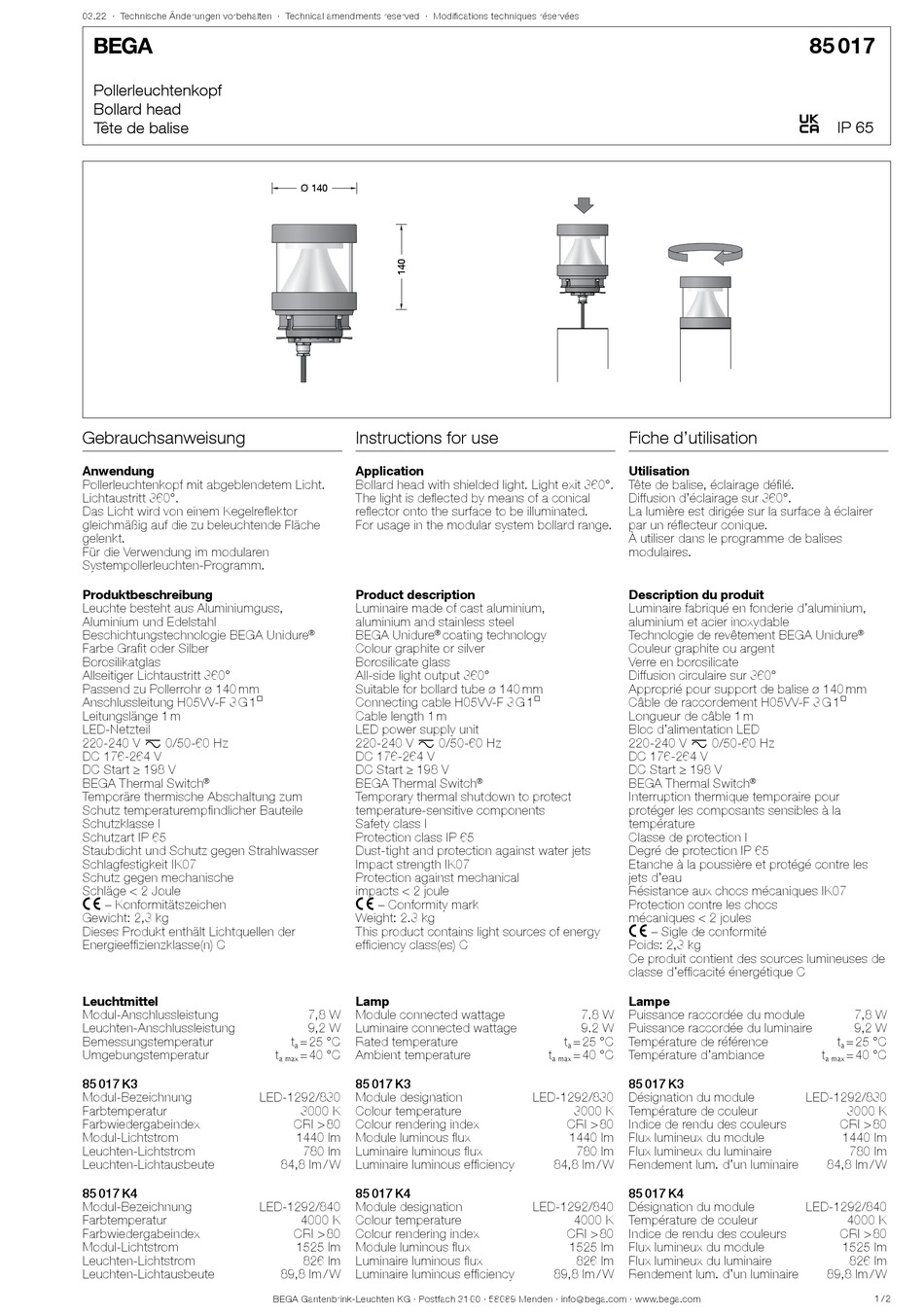

BEGA 85 017 Gebrauchsanweisung

03.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Pollerleuchtenkopf
Bollard head
Tête de balise
Gebrauchsanweisung
Anwendung
Pollerleuchtenkopf mit abgeblendetem Licht.
Lichtaustritt 360°.
Das Licht wird von einem Kegelreflektor
gleichmäßig auf die zu beleuchtende Fläche
gelenkt.
Für die Verwendung im modularen
Systempollerleuchten-Programm.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Farbe Grafit oder Silber
Borosilikatglas
Allseitiger Lichtaustritt 360°
Passend zu Pollerrohr ø 140 mm
Anschlussleitung H05VV-F 3 G 1@
Leitungslänge 1 m
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-264 V
DC Start ≥ 198 V
BEGA Thermal Switch
®
Temporäre thermische Abschaltung zum
Schutz temperaturempfindlicher Bauteile
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
Schlagfestigkeit IK07
Schutz gegen mechanische
Schläge < 2 Joule
c – Konformitätszeichen
Gewicht: 2,3 kg
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) C
Leuchtmittel
Modul-Anschlussleistung
Leuchten-Anschlussleistung
Bemessungstemperatur
Umgebungstemperatur
85 017 K3
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
85 017 K4
Modul-Bezeichnung
Farbtemperatur
Farbwiedergabeindex
Modul-Lichtstrom
Leuchten-Lichtstrom
Leuchten-Lichtausbeute
Ø 140 Ø 140
Instructions for use
Application
Bollard head with shielded light. Light exit 360°.
The light is deflected by means of a conical
reflector onto the surface to be illuminated.
For usage in the modular system bollard range.
Product description
Luminaire made of cast aluminium,
aluminium and stainless steel
BEGA Unidure
®
Colour graphite or silver
Borosilicate glass
All-side light output 360°
Suitable for bollard tube ø 140 mm
Connecting cable H05VV-F 3 G 1@
Cable length 1 m
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-264 V
DC Start ≥ 198 V
BEGA Thermal Switch
Temporary thermal shutdown to protect
temperature-sensitive components
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
Impact strength IK07
Protection against mechanical
impacts < 2 joule
c – Conformity mark
Weight: 2.3 kg
This product contains light sources of energy
efficiency class(es) C
Lamp
7,8 W Module connected wattage
9,2 W Luminaire connected wattage
t = 25 °C Rated temperature
a
t = 40 °C Ambient temperature
a max
85 017 K3
LED-1292/830 Module designation
3000 K Colour temperature
CRI > 80 Colour rendering index
1440 lm Module luminous flux
780 lm Luminaire luminous flux
84,8 lm / W Luminaire luminous efficiency
85 017 K4
LED-1292/840 Module designation
4000 K Colour temperature
CRI > 80 Colour rendering index
1525 lm Module luminous flux
826 lm Luminaire luminous flux
89,8 lm / W Luminaire luminous efficiency
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
coating technology
®
®
7.8 W
9.2 W
t = 25 °C
a
t = 40 °C
a max
LED-1292/830
3000 K
CRI > 80
1440 lm
780 lm
84,8 lm / W
LED-1292/840
4000 K
CRI > 80
1525 lm
826 lm
89,8 lm / W
é
Fiche d'utilisation
Utilisation
Tête de balise, éclairage défilé.
Diffusion d'éclairage sur 360°.
La lumière est dirigée sur la surface à éclairer
par un réflecteur conique.
À utiliser dans le programme de balises
modulaires.
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Couleur graphite ou argent
Verre en borosilicate
Diffusion circulaire sur 360°
Approprié pour support de balise ø 140 mm
Câble de raccordement H05VV-F 3 G 1@
Longueur de câble 1 m
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-264 V
DC Start ≥ 198 V
BEGA Thermal Switch
®
Interruption thermique temporaire pour
protéger les composants sensibles à la
température
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
Résistance aux chocs mécaniques IK07
Protection contre les chocs
mécaniques < 2 joules
c – Sigle de conformité
Poids: 2,3 kg
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique C
Lampe
Puissance raccordée du module
Puissance raccordée du luminaire
Température de référence
Température d'ambiance
85 017 K3
Désignation du module
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
85 017 K4
Désignation du module
Température de couleur
Indice de rendu des couleurs
Flux lumineux du module
Flux lumineux du luminaire
Rendement lum. d'un luminaire
85 017
IP 65
®
7,8 W
9,2 W
t = 25 °C
a
t = 40 °C
a max
LED-1292/830
3000 K
CRI > 80
1440 lm
780 lm
84,8 lm / W
LED-1292/840
4000 K
CRI > 80
1525 lm
826 lm
89,8 lm / W
1 / 2
