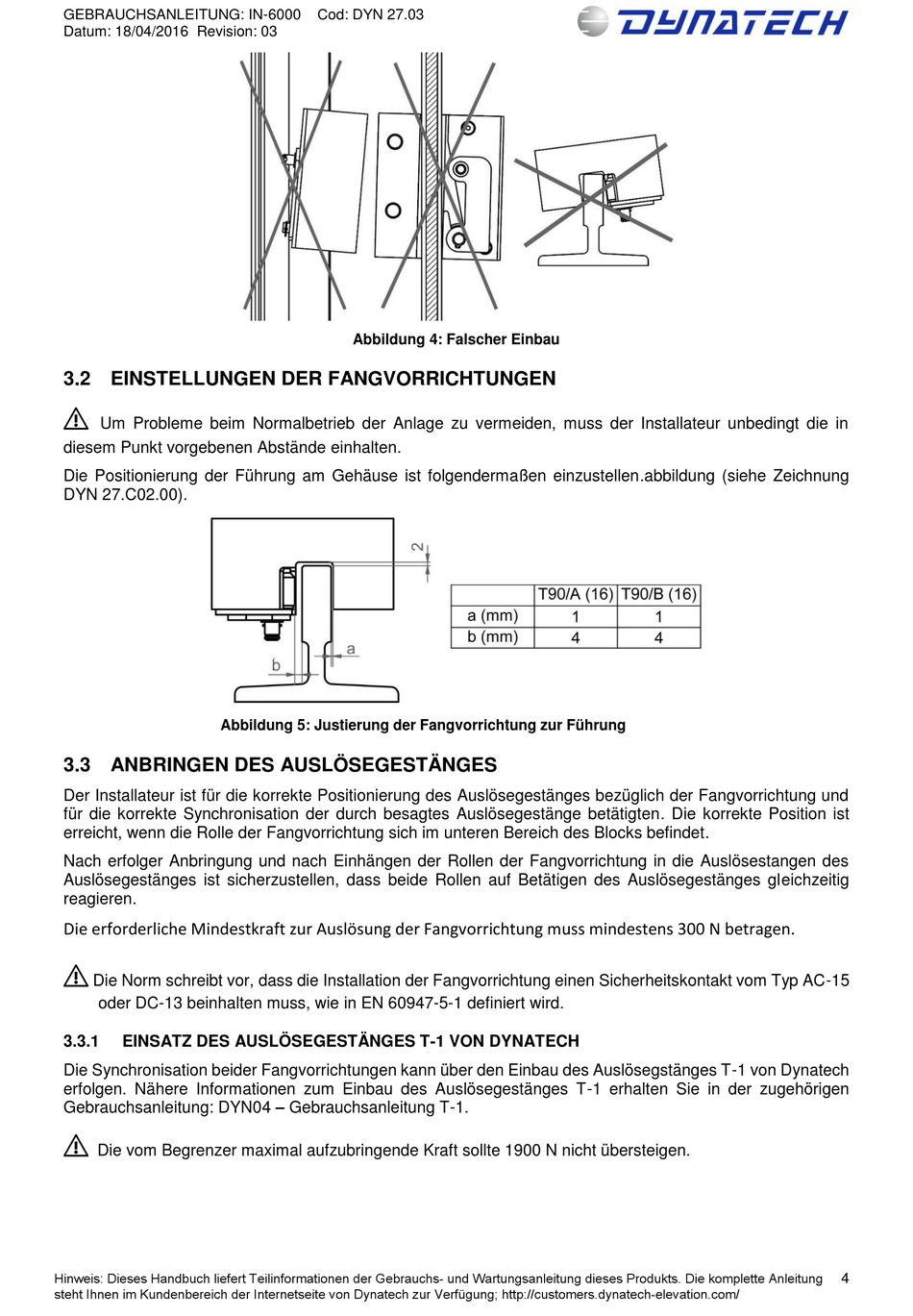

3.2 EINSTELLUNGEN DER FANGVORRICHTUNGEN
⚠
Um Probleme beim Normalbetrieb der Anlage zu vermeiden, muss der Installateur unbedingt die in
diesem Punkt vorgebenen Abstände einhalten.
Die Positionierung der Führung am Gehäuse ist folgendermaßen einzustellen.abbildung (siehe Zeichnung
DYN 27.C02.00).
Abbildung 5: Justierung der Fangvorrichtung zur Führung
3.3 ANBRINGEN DES AUSLÖSEGESTÄNGES
Der Installateur ist für die korrekte Positionierung des Auslösegestänges bezüglich der Fangvorrichtung und
für die korrekte Synchronisation der durch besagtes Auslösegestänge betätigten. Die korrekte Position ist
erreicht, wenn die Rolle der Fangvorrichtung sich im unteren Bereich des Blocks befindet.
Nach erfolger Anbringung und nach Einhängen der Rollen der Fangvorrichtung in die Auslösestangen des
Auslösegestänges ist sicherzustellen, dass beide Rollen auf Betätigen des Auslösegestänges gleichzeitig
reagieren.
Die erforderliche Mindestkraft zur Auslösung der Fangvorrichtung muss mindestens 300 N betragen.
⚠
Die Norm schreibt vor, dass die Installation der Fangvorrichtung einen Sicherheitskontakt vom Typ AC-15
oder DC-13 beinhalten muss, wie in EN 60947-5-1 definiert wird.
3.3.1
EINSATZ DES AUSLÖSEGESTÄNGES T-1 VON DYNATECH
Die Synchronisation beider Fangvorrichtungen kann über den Einbau des Auslösegstänges T-1 von Dynatech
erfolgen. Nähere Informationen zum Einbau des Auslösegestänges T-1 erhalten Sie in der zugehörigen
Gebrauchsanleitung: DYN04 – Gebrauchsanleitung T-1.
⚠
Die vom Begrenzer maximal aufzubringende Kraft sollte 1900 N nicht übersteigen.
Hinweis: Dieses Handbuch liefert Teilinformationen der Gebrauchs- und Wartungsanleitung dieses Produkts. Die komplette Anleitung
steht Ihnen im Kundenbereich der Internetseite von Dynatech zur Verfügung; http://customers.dynatech-elevation.com/
Cod: DYN 27.03
