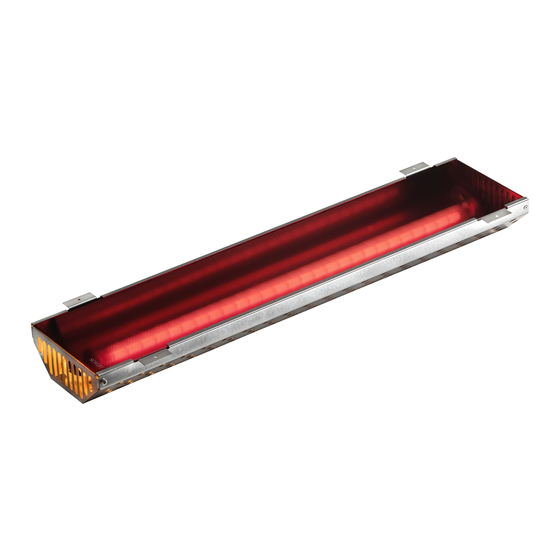

- Seite 1 INFRAROTSTRAHLER MONTAGE- UND GEBRAUCHSANLEITUNG Deutsch DIR-350-R; DIR-500-R; DIR-750-R WIR-350-R; WIR-500-R; WIR-750-R IT IT Version 04/14 Ident-Nr. DIRWIR-BA Version xx/12 Ident-Nr. 509500xx...
-
Seite 2: Inhaltsverzeichnis
Montage- und Gebrauchsanleitung S. 2/10 INHALTSVERZEICHNIS 1. Warnhinweise 2. Montagehinweise 2.1 Montage 2.2 Mindestabstände bei Wandmontage 2.3 Strahlereinbau 3. Elektrischer Anschluss 4. Technische Daten 5. Technischer Support 6. Garantiebestimmungen WE DO IT FIRST. -
Seite 3: Warnhinweise
Montage- und Gebrauchsanleitung S. 3/10 1. Warnhinweise • Bitte lesen Sie die Bedienungsanleitung vor dem ersten Betrieb sorgfältig durch. • Unsachgemäße Montage kann zu Brandgefahr führen! • Ein Zudecken des Strahlers verursacht Brandgefahr! • Der elektrische Anschluss darf ausschließlich von qualifi ziertem Fachpersonal durchgeführt werden. •... -
Seite 4: Montagehinweise
Montage- und Gebrauchsanleitung nur für Fachpersonal S. 4/10 2. Montagehinweise ACHTUNG: Vor Inbetriebnahme sind sämtliche Verpackungsteile zu entfernen Der Infrarot-Strahler ist auch für den Einbau in die Kabinendecke geeignet. Achten sie darauf, dass die Rückseite des Strahlers nicht abgedeckt ist und die entstehende Hitze entweichen kann! Erfolgt die Montage der Infrarotstrahler im Rückenbereich, so muss durch eine geeignete Schutzmaßnahme sichergestellt sein, dass das Schutzgitter oder das Frontglas nicht unbeabsichtigt eingedrückt werden kann. -
Seite 5: Montage
Montage- und Gebrauchsanleitung nur für Fachpersonal S. 5/10 2.1 Montage Für den ordnungsgemäßen Einbau des Strahlers, ist eine Öffnung in der Kabinenwand notwendig. Die entsprechenden Maße, bezogen auf die Leistung des Strahlers, entnehmen Sie bitte aus Abbildung 1. Die Hinweise des Kabinenherstellers sind zu beachten! Abb. - Seite 6 Montage- und Gebrauchsanleitung nur für Fachpersonal S. 6/10 2.2 Mindestabstände DIR-350R / WIR-350R / DIR-500R / WIR-500R in Wandmontage Zur nächsten Wand muss mindestens 15mm Abstand zur Strahlerrückseite vorhanden sein. Unten und oben muss offen sein, damit die heiße Luft entweichen kann! Der Abstand von der Strahlervorderseite zum nächsten brennbaren Gegenstand muss mindestens 150mm betragen Wird der Strahler in die Kabinendecke eingebaut gelten für die Rückseite des Strahlers...
-
Seite 7: Strahlereinbau
Montage- und Gebrauchsanleitung nur für Fachpersonal S. 7/10 2.3 Strahlereinbau A – Ausschnitt Kabinenwand – Abb. 1 B – Strahler C – Blende VIT-BL-L Edelstahlblende für IR - Strahler (500W/750W) VIT-BL-S Edelstahlblende für IR - Strahler (350W) D – Befestigungschrauben Abb. -
Seite 8: Elektrischer Anschluss
Montage- und Gebrauchsanleitung nur für Fachpersonal S. 8/10 3. Elektrischer Anschluss Der Strahler ist werksseitig mit einem Anschlusskabel versehen. Änderungen, welche ohne die ausdrückliche Zustimmung des Herstellers durchgeführt werden, führen zu Garantieverlust! Der Strahler darf nur mit den Steuergeräten wave.com4 Infra / IS1 / IS2 betrieben werden! WE DO IT FIRST. -
Seite 9: Technische Daten
Montage- und Gebrauchsanleitung nur für Fachpersonal S. 9/10 4. Technische Daten DIR-750-R: DIR-350-R: Front: Schott Robax dunkel Front: Schott Robax dunkel Leistung: 350W Leistung: 750W Spannung: 230Vac N 50Hz Spannung: 230Vac N 50Hz Thermosicherung: 130°C Thermosicherung: 130°C L1 =686mm; L2=818mm L1=523mm;... -
Seite 10: Technischer Support
6. Garantiebestimmungen sentiotec GmbH ist von der Qualität ihrer Produkte überzeugt und davon wollen wir Sie in Zukunft profitieren lassen! Wir leisten daher 2 Jahre Garantie. Voraussetzung für diese Garantieleistung: • Die Steuergeräte wurden von einem autorisierten Fachbetrieb installiert;... - Seite 31 APPARECCHIATURA A INFRAROSSI ISTRUZIONI PER USO E MONTAGGIO Italiano DIR-350-R; DIR-500-R; DIR-750-R WIR-350-R; WIR-500-R; WIR-750-R Versione 04/14 Versione 04/14 N. Ident. DIRWIR-BA N. Ident. DIRWIR-BA...
- Seite 41 INFRAROODSTRALER MONTAGE- EN GEBRUIKSAANWIJZING Nederlands DIR-350-R; DIR-500-R; DIR-750-R WIR-350-R; WIR-500-R; WIR-750-R Versie 04/14 Versie 04/14 Ident-nr. DIRWIR-BA Ident-nr. DIRWIR-BA...
- Seite 61 INFRAČERVENÝ ZÁŘIČ NÁVOD K MONTÁŽI A POUŽITÍ Čeština Verze 04/14 Verze 04/14 Ident. č. DIRWIR-BA Ident. č. DIRWIR-BA Verze 06/12 Ident. č. DIRWIR-BA...
