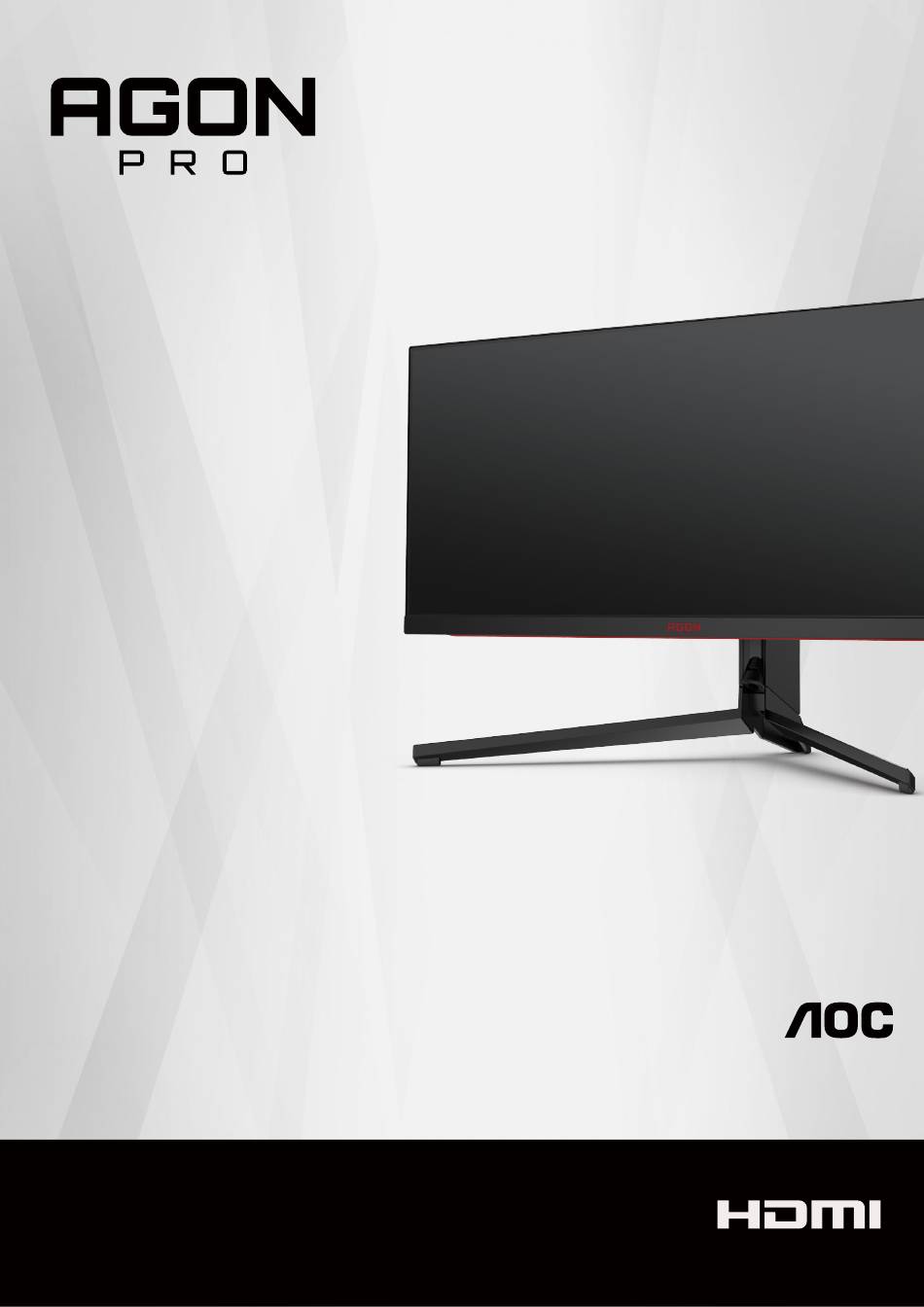

- Seite 1 LCD-Monitor – Bedienungsanleitung AG344UXM www.aoc.com 2022 AOC.All Rights Reserved ©...
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 Adaptive-Sync-Function ............................11 HDR .................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem weichen, mit Wasser angefeuchteten Tuch. Verwenden Sie bei der Reinigung ein weiches Baumwoll- oder Mikrofasertuch. Das Tuch sollte angefeuchtet und fast trocken sein. Achten Sie darauf, dass keine Flüssigkeiten in das Gehäuse gelangen. Bitte ziehen Sie das Netzkabel, bevor Sie das Produkt reinigen. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Stand Screwdriver Base USB C-C USB Cable Cable Quick Switch Power Cable DP Cable HDMI Cable Micphone Keypad Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 130mm 20°... -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 12 13 1. Mikrofonausgang (mit PC verbinden) 2. Mikrofoneingang 3. Kopfhörer (mit Mikrofon kombiniert) 4. Schnelltasten-Bedienfeld 5. DP 6. HDMI1 7. HDMI2 8. USB C 9. USB3.2 Gen1 upstream 10. USB 3.2 Gen1-Downstream + Schnellladen 11. -
Seite 12: Wall Mounting
4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. 0° 90°... -
Seite 13: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI/USB C 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Grafikkarten • Radeon RX Vega series • Radeon RX 500 series • Radeon RX 400 series •... -
Seite 14: Hdr
Ist mit Eingangssignale im HDR10-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion „Aus“, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1. -
Seite 15: Kvm-Funktion
Was ist KVM? Mit der KVM-Funktion können Sie zwei PCs oder zwei Notebooks oder einen PC und ein Notebook an einem AOC- Monitor anzeigen und die beiden Geräte mit einem Set aus Tastatur und Maus steuern. Schalten Sie Ihre Steuerung über Ihren PC oder Notebook-Geräte um, indem Sie die Eingangssignalquelle unter „Eingangswahl“... - Seite 16 OSD Setup Language English Timeout H.Position V.Position Transparence Break Reminder USB Selection Auto Exit Enter Select USB Selection Funktionsbeschreibung (USB-Auswahl) Auto Automatische Auswahl von USB-C oder USB Up je nach Eingangsquelle. USB C Bietet USB-Hub-Funktion über das Type-C-Kabel. USB Up Bietet USB-Hub-Funktion über das USB B-Kabel.
-
Seite 17: Anpassung
Anpassung Schnelltasten Quelle / Aufwärts Zielpunkt / Abwärts Spielmodus / Links Licht-FX / Rechts Ein/Aus / Menü/Enter Ein/Aus / Menü/Enter Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken. -
Seite 18: Schnellwechsel
Schnellwechsel Wenn kein Bildschirmmenü angezeigt wird, drücken Sie die Taste zum Aktivieren der Spielmodusfunktion, wählen Sie dann basierend auf verschiedenen Spieltypen mit oder den Spielmodus (Egoshooter, RTS, Rennen, Gamer 1, Gamer 2 oder Gamer 3). Wenn kein Bildschirmmenü angezeigt wird, drücken Sie zum Einblenden der Schattensteuerung-Einstellleiste die Taste , drücken Sie dann zum Anpassen des Kontrasts für ein klares Bild oder Menu/OK... -
Seite 19: Osd-Tastenanleitung (Menü)
OSD-Tastenanleitung (Menü) Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Links-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. Beenden: Blenden Sie mit der Rechtstaste das OSD aus. Abwärts Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Rechts-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. - Seite 20 Enter Select Enter: Drücken Sie zum Zurückkehren zur vorherigen OSD-Ebene die Enter-Taste. Wählen: Drücken Sie zum Anpassen der Einstellung die Links-/Rechtstaste.
-
Seite 21: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. PBP Setting Color Setup PBP Setting Audio Light FX Audio Light FX Extras OSD Setup Enter Move Exit Enter Move Exit 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Befolgen Sie zum Navigieren oder Auswählen (Anpassen) von OSD-Eisntellungen die Tastenanleitung. 3). -
Seite 22: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Game Setting Game Setting Game Mode HDMI1 120Hz Shadow Control HDMI2 120Hz Game Color Adaptive-Sync Overdrive Low Input Lag QuickSwitch LED Frame Counter Exit Enter Select Exit Enter Select Off (Aus) Keine Optimierung per SmartImage Zum Spielen von Egoshootern (FPS). Verstärkt Details in dunklen Szenen. - Seite 23 Off (Aus) Weak (Schwach) Overdrive Reaktionszeit anpassen Medium (Mittel) Strong (Stark) Low input Lag (Geringe Zwischenbildpuffer zur Verringerung der On (Ein) / Off (Aus) Eingangsverzögerung) Eingangsverzögerung abschalten QuickSwitch LED On (Ein) / Off (Aus) Schnellwechsel-LED deaktivieren oder aktivieren. Aus / Oben rechts Zeigt die V-Frequenz in der angezeigten Ecke.
-
Seite 24: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Contrast Brightness ECO Mode Standard Gamma Gamma1 HDR Mode Local Dimming Exit Enter Select Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Game (Spiel) Game Mode (Spielmodus) Eco (Öko) mode Movie (Film) Filmmodus Sports (Sport) - Seite 25 Optimiert für die Farbe und den Kontrast des Bildes, Off / HDR simuliert HDR-Effekt. Picture / HDR HDR Mode Hinweis: Movie / HDR Wenn HDR-Inhalt nicht erkannt wird, wird die Option Game HDR-Modus zur Anpassung angezeigt. Local Dimming Off / On Zonendimmung deaktivieren oder aktivieren.
-
Seite 26: Pbp Setting (Bib-Einstellung)
PBP Setting (BiB-Einstellung) PBP Setting Main Source HDMI2 Sub Source Audio Swap Exit Enter Select PBP (BiB) Off (Aus) / PBP (BuB) BiB oder BuB de-/aktivieren Main Source HDMI1 、HDMI2 、DP、 Hauptbildschirmquelle wählen (Hauptqu.) USB-C Sub Source (Sub- HDMI1 、HDMI2 、DP、 Subbildschirmquelle wählen qu.) USB-C... - Seite 27 Main source HDMI1 HDMI2 USB C HDMI1 HDMI2 Sub source USB C Note: Wenn PBP eingeschaltet ist, unterstützt die DP/HDMI/USB C-Signalquelle eine maximale Auflösung von 1720 x 1440 bei 165 Hz. *Farbbezogene PxP-Anpassungen können nur durch Haupt bedient werden, Sub wird nicht unterstützt. Daher haben Haupt und Sub unterschiedliche Farben.
-
Seite 28: Color Setup (Farbeinstellung)
Color Setup (Farbeinstellung) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Exit Enter Select LowBlue Aus / Multimedia Verringern Sie blaue Lichtwellen durch Steuerung der Mode(Schwaches- / Internet / Büro / Farbtemperatur. Lesen Blaulicht-Modus) Warm Warme Farbtemperatur vom EEPROM abrufen Normal Normale Farbtemperatur vom EEPROM abrufen... -
Seite 29: Audio
Audio Audio Volume DTS Sound Game TruVolume HD 200Hz 500Hz 2.5KHz 7KHz 10KHz Exit Enter Select Lautstärke 0 bis 100 Lautstärkeeinstellungen anpassen Aus / Spiel / DTS-Tonmodus wählen. DTS-Sound Rock/ Klassik/ Hinweis: Der Moduswechsel kann bis zu 2 Sekunden dauern. Live/ Theater On (Ein) / Off TruVolume HD... -
Seite 30: Light Fx
Light FX Light FX Light FX Strong Light FX Mode Breathing Pattern Rainbow Foreground R Foreground G Foreground B Background R Background G Background B Exit Enter Select Aus / Geringe / Mittel / Licht-FX Intensität von Light FX wählen. Stark Audio1 / Audio2 / Static / Dark Point Sweep /... -
Seite 31: Extra
Extra Extra Extra Input Select Auto Logo Projector Medium Off Timer Image Ratio Wide Green DDC/CI Blue Reset Resolution: 3440(H)x1440(V) SDR Resolution: 3440(H)x1440(V) SDR H.Frequency: 44 KHz H.Frequency: 44 KHz V.Frequency: 30 Hz V.Frequency: 30 Hz Exit Enter Select Exit Enter Select Input Select... -
Seite 32: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) OSD Setup Language English Timeout H.Position V.Position Transparence Break Reminder USB Selection Auto Exit Enter Select Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) H. Position 0-100 Horizontale Position des Bildschirmmenüs anpassen (H-Position) V. -
Seite 33: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 34: Problemlösung
Auflösung und Frequenz des Monitors überschreitet. Passen Sie die maximale Auflösung und Frequenz entsprechend dem Monitor an. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Drücken Sie die Schnelltaste (AUTO). Bild ist verschwommen &... - Seite 35 Bitte beachten Sie die Informationen zu Richtlinien und Service in der CD- Anleitung oder unter www.aoc.com (um das in Ihrem Land erworbene Richtlinien und Service Modell oder Informationen zu Richtlinien und Service auf der Support-Seite zu finden.)
-
Seite 36: Technische Daten
Technische Daten Allgemeine Angaben Modellname AG344UXM Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 86,7 cm (Diagonale) Pixelabstand 0,2325mm (H) × 0,2325mm (V) Anzeigefarben 1,07B Farben Horizontale Abtastfrequenz 30k~255kHz Horizontale Abtastbreite 799,8 mm (Maximum) Vertikale Abtastfrequenz 48~170Hz Vertikale Abtastbreite (Maximum) 334.8 mm Optimale Auflösung 3440 x 1440@60Hz Sonstiges [2][3][4]... - Seite 37 USB C USB C USB C USB C HDMI 2.1 DP1.4 @USB @USB @USB @USB 3.2Gen1 3.2Gen1 The output YCbCr422 YCbCr444 YCbCr422 YCbCr444 YCbCr422 YCbCr444 resolution The rate of YCbCr420 YCbCr420 YCbCr420 color depth WQHD 170Hz 10 bpc WQHD 165Hz 10 bpc WQHD 144Hz 10 bpc WQHD 144Hz 8 bpc WQHD 120Hz 10 bpc...
-
Seite 38: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640 x 480@100Hz 50.313 99.826 800x600@60Hz 37.879 60.317 800x600@72Hz 48.077 72.188 SVGA 800x600@75Hz 46.875 800 x 600@100Hz 62.76 99.778 1024x768@60Hz 48.363 60.004 1024x768@70Hz 56.476 70.069... -
Seite 39: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 40: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
