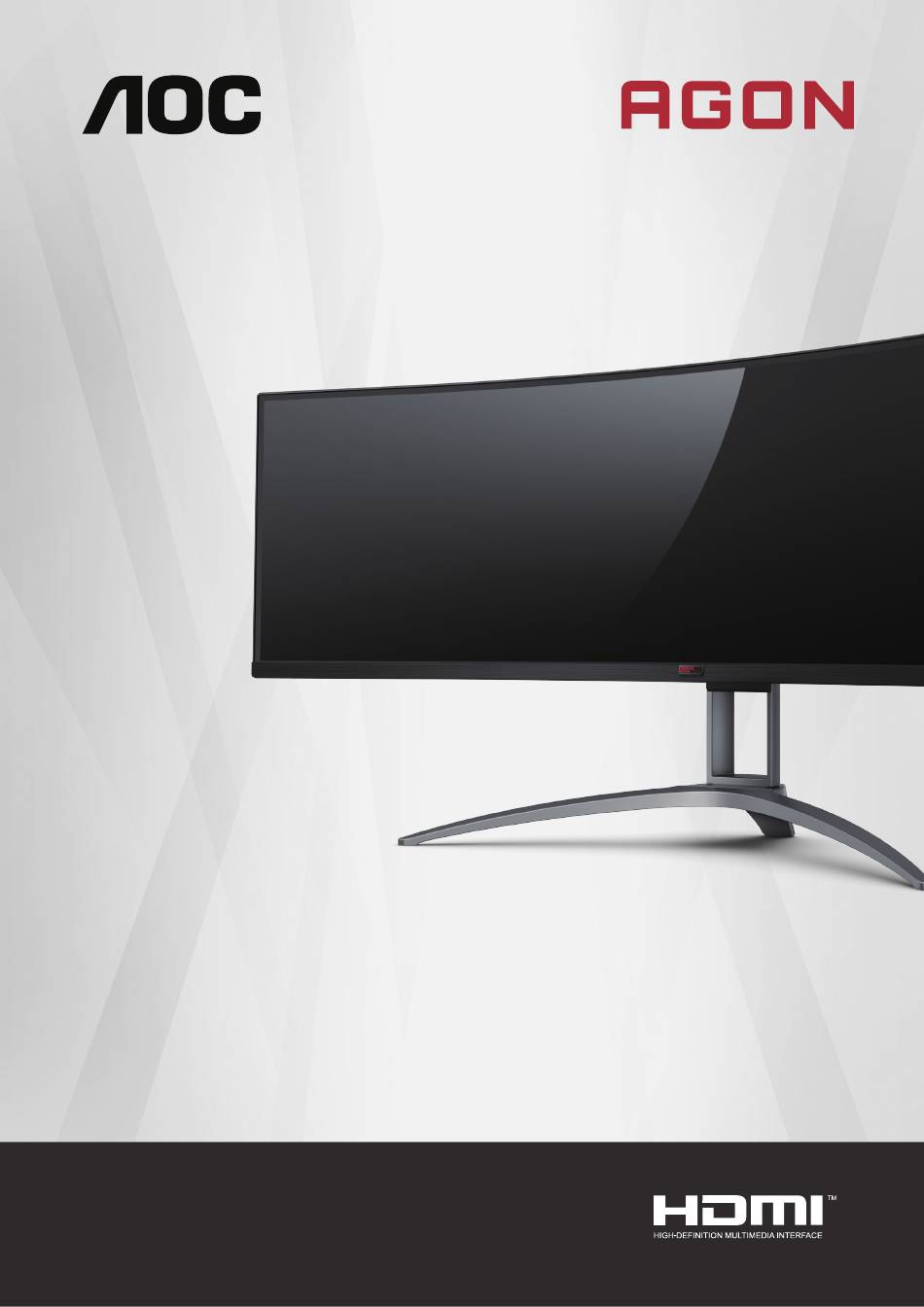

- Seite 1 LCD-Monitor Bedienungsanleitung AG493QCX www.aoc.com ©2021 AOC. All Rights Reserved.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Adaptive-Sync-Function ............................10 HDR ..................................11 Anpassung.................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Warranty card Stand / Base Stand Screws Remote control Batteries Clip Power Cable DP Cable HDMI Cable USB Cable Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 100mm 15.5°... -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 1. Ein-/Ausschalter 2. Stromversorgung 3. HDMI-1 4. HDMI-2 5. DP-1 6. DP-2 7. Kopfhörer 8. USB upstream 9. USB3.2 Gen1 x2 10. USB3.2 Gen1 + fast charging x1 PC-Verbindung 1. Schließen Sie das Netzkabel sicher an der Rückseite des Monitors an. 2. -
Seite 12: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www.AMD.com Grafikkarten • RadeonTM RX Vega series • RadeonTM RX 500 series • RadeonTM RX 400 series • RadeonTM R9/R7 300 series (excluding R9 370/X) •... -
Seite 13: Hdr
Ist mit Eingangssignale im HDR10-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion „Aus“, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1. -
Seite 14: Anpassung
Anpassung Schnelltasten Quelle / Autom. / Aufwärts Zielpunkt / Abwärts Spielmodus / Links Seitenverhäl / Rechts Ein/Aus / Menü/Enter Ein/Aus / Menü/Enter Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken. -
Seite 15: Beschreibung Der Fernbedienungstasten
Beschreibung der Fernbedienungstasten Zum Ein- und Ausschalten drücken. Signaleingangsquelle ändern. Auf das OSD-Menü zugreifen. OSD-Menü anpassen / Werte erhöhen. Zur vorherigen OSD- Menüebene zurückkehren. OSD-Anpassung bestätigen. Auf das OSD-Menü zugreifen. OSD-Anpassung bestätigen. OSD-Menü anpassen / Werte verringern. Gaming-Modus öffnen Zur vorherigen OSD- Menüebene zurückkehren Helligkeit verringern Helligkeit erhöhen... -
Seite 16: Osd-Tastenanleitung (Menü)
OSD-Tastenanleitung (Menü) Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Links-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. Beenden: Blenden Sie mit der Rechtstaste das OSD aus. Abwärts Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Rechts-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. - Seite 17 Enter Select Enter: Drücken Sie zum Zurückkehren zur vorherigen OSD-Ebene die Enter-Taste. Wählen: Drücken Sie zum Anpassen der Einstellung die Links-/Rechtstaste.
-
Seite 18: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. PIP Setting Audio Light FX Extras OSD Setup Enter Move Exit 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Befolgen Sie zum Navigieren oder Auswählen (Anpassen) von OSD-Eisntellungen die Tastenanleitung. 3). Bildschirmmenü sperren/freigeben: Halten Sie zum Sperren oder Freigeben des Bildschirmmenüs die Abwärtstaste 10 s gedrückt, während das Bildschirmmenü... -
Seite 19: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Game Setting Game Mode Shadow Control Game Color Adaptive-Sync Overdrive Low Input Lag Frame Counter Volume Exit Enter Select Off (Aus) Spielmodus deaktivieren. Zum Spielen von Egoshootern (FPS). Verstärkt Details in dunklen Szenen. Beim Spielen von Echtzeitstrategiespielen (RTS). Verbessert die Bildqualität. - Seite 20 “MBR (Motion Blur Reduction) bietet die Stufen 0 bis 20 zur Reduzierung der Bewegungsunschärfe. Hinweis: 1. Die MBR-Funktion kann angepasst werden, wenn Adaptive-Sync ausgeschaltet ist, die 0-20 geringe Eingangsverzögerung eingeschaltet ist und die Bildwiederholfrequenz ≥75Hz Hz beträgt. 2. Die Bildschirmhelligkeit lässt mit zunehmendem Einstellwert nach.”...
-
Seite 21: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Contrast Brightness ECO Mode Standard Gamma Gamma1 HDR Mode Exit Enter Select Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Game (Spiel) Game Mode (Spielmodus) Eco (Öko) mode Movie (Film) Filmmodus Sports (Sport) Sportmodus... - Seite 22 Off (Aus) DisplayHDR Stellen Sie das HDR-Profil entsprechend Ihren HDR Picture Nutzungsanforderungen ein. (HDR Bild) Hinweis: HDR Movie Wenn HDR ausgewählt ist, wird die HDR-Option zur (HDR Film) Anpassung angezeigt. HDR Game (HDR Spiel) Hinweis: Wenn “HDR Mode (HDR-Modus)” unter “Luminance (Leuchtkraft)” auf “Nicht aus” eingestellt ist, können die Elemente “Contrast (Kontrast)”, “Eco (Öko) mode”...
-
Seite 23: Pip Setting (Bib-Einstellung)
PIP Setting (BiB-Einstellung) PIP Setting Main Source HDMI2 Sub Source HDMI2 Size Small Position Right-Up Audio Swap Exit Enter Select Off (Aus) / PIP (BiB) / PBP PIP (BiB) BiB oder BuB de-/aktivieren (BuB) Main Source Hauptbildschirmquelle wählen (Hauptqu.) Sub Source (Sub- Subbildschirmquelle wählen qu.) Small (Kl.) / Middle (Mit.) /... -
Seite 24: Color Setup (Farbeinstellung)
Color Setup (Farbeinstellung) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Exit Enter Select Aus / LowBlue Multimedia / Verringern Sie blaue Lichtwellen durch Mode(Schwaches- Internet / Büro Steuerung der Farbtemperatur. Blaulicht-Modus) / Lesen Warm Warme Farbtemperatur vom EEPROM abrufen Normal Normale Farbtemperatur vom EEPROM abrufen... -
Seite 25: Extra
Extra Extra Input Select Auto Off Timer Image Ratio Wide DDC/CI Reset Resolution:3840(H)x1080(V) SDR H.Frequency:67 KHz V.Frequency:60 Hz Exit Enter Select Input Select Auto (Autom.) / HDMI1 / Eingangssignalquelle wählen (Eingangswahl) HDMI2 / DP1 / DP2 Off timer 0 – 24 Stunden Abschaltzeit wählen (Ausschalttimer) Breitbild / 4:3 / 1:1 /... -
Seite 26: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) OSD Setup Language English Timeout DP Capability 1.2/1.4 H.Position V.Position Transparence Break Reminder Exit Enter Select Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) Falls die DP-Videoinhalte DP1.2/1.4 unterstützen, wählen DP Capability 1.1/1.2/1.4 Sie bei DP-Fähigkeit bitte DPI1.2/1.4;... -
Seite 27: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Weiß (blinkend) -
Seite 28: Problemlösung
Führen Sie die automatische Anpassung durch. Bitte beachten Sie die Richtlinien- und Serviceinformationen in der CD- Anleitung oder unter www.aoc.com (zur Suche nach dem von Ihnen Richtlinien und Service erworbenen Modell in Ihrem Land und zur Suche nach Richtlinien- und... -
Seite 29: Technische Daten
Technische Daten Allgemeine Angaben Modellname AG493QCX Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 124 cm (Diagonale) Bildschirm Pixelabstand 0,3114mm (H) × 0,3114mm (V) Video HDMI /DP Anzeigefarben 16,7 Mio. Farben Horizontale Abtastfrequenz 30k-170kHz Horizontale Abtastbreite 1195,776mm (Maximum) 48-120Hz (HDMI) Vertikale Abtastfrequenz 48-144Hz (DP) Vertikale Abtastbreite (Maximum) 336,312mm Optimale Auflösung... -
Seite 30: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 640x480@100Hz 51,08 99,769 640x480@120Hz 61,91 119,518 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25 SVGA... -
Seite 31: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 32: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
