Inhaltszusammenfassung für AOC AG273QX

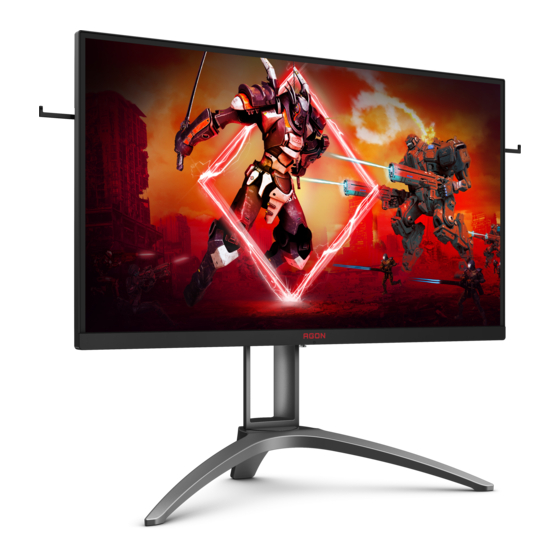

- Seite 1 LCD-Monitor – Bedienungsanleitung AG273QX LED-Hintergrundbeleuchtung www.aoc.com ©2019 AOC. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Adaptive-Sync-Function ............................10 HDR ..................................11 Anpassung.................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Garantiekarte Ständer Schrauben Basis Handschraube Kabelklemme Schnelltasten- Netzkabel DP-Kabel HDMI-Kabel USB-Kabel Mikrofon kabel Bedienfeld Nicht alle Signalkabel (DP-, HDMI-, USB- und Mikrofonkabel) werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 110mm 90°... -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 1. Mikrofoneingang 2. Kopfhörer (mit Mikrofon kombiniert) 3. USB 3.2 Gen1-Downstream + Schnellladen 4. USB 3.2 Gen1-Downstream 5. USB 3.2 Gen1-Upstream 6. AC in 7. HDMI 8. DP 9. Mikrofonausgang (mit PC verbinden) 10. -
Seite 12: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www.AMD.com • RadeonTM RX Vega series • RadeonTM RX 500 series • RadeonTM RX 400 series • RadeonTM R9/R7 300 series (excluding R9 370/X) •... -
Seite 13: Hdr
Ist mit Eingangssignale im HDR10-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion „Aus“, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1. -
Seite 14: Anpassung
Anpassung Schnelltasten Quelle / Aufwärts Zielpunkt / Abwärts Spielmodus / Links Licht-FX / Rechts Ein/Aus / Menü/Enter Ein/Aus / Menü/Enter Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken. -
Seite 15: Schnellwechsel
Schnellwechsel Wenn kein Bildschirmmenü angezeigt wird, drücken Sie die Taste zum Aktivieren der Spielmodusfunktion, wählen Sie dann basierend auf verschiedenen Spieltypen mit oder den Spielmodus (Egoshooter, RTS, Rennen, Gamer 1, Gamer 2 oder Gamer 3). Wenn kein Bildschirmmenü angezeigt wird, drücken Sie zum Einblenden der Schattensteuerung-Einstellleiste die Taste , drücken Sie dann zum Anpassen des Kontrasts für ein klares Bild oder Menu/OK... -
Seite 16: Osd-Tastenanleitung (Menü)
OSD-Tastenanleitung (Menü) Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Links-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. Beenden: Blenden Sie mit der Rechtstaste das OSD aus. Abwärts Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Rechts-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. - Seite 17 Enter Select Enter: Drücken Sie zum Zurückkehren zur vorherigen OSD-Ebene die Enter-Taste. Wählen: Drücken Sie zum Anpassen der Einstellung die Links-/Rechtstaste.
-
Seite 18: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. Image Setup Color Setup Audio Light FX Audio Light FX Extras OSD Setup Enter Move Exit Enter Move Exit 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Befolgen Sie zum Navigieren oder Auswählen (Anpassen) von OSD-Eisntellungen die Tastenanleitung. 3). -
Seite 19: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Game Setting Game Mode Shadow Control Game Color Adaptive-Sync Overdrive Low Input Lag QuickSwitch LED Frame Counter Exit Enter Select Zum Spielen von Egoshootern (FPS). Verstärkt Details in dunklen Szenen. Beim Spielen von Echtzeitstrategiespielen (RTS). Verbessert die Bildqualität. Beim Spielen von Rennspielen. - Seite 20 Weak (Schwach) Medium (Mittel) Overdrive Strong (Stark) Reaktionszeit anpassen Boost (Verstärkung) Off (Aus) Low input Lag (Geringe Zwischenbildpuffer zur Verringerung der On (Ein) / off (Aus) Eingangsverzögerung) Eingangsverzögerung abschalten QuickSwitch LED On (Ein) / off (Aus) Schnellwechsel-LED deaktivieren oder aktivieren. Aus / Oben rechts Zeigt die V-Frequenz in der angezeigten Ecke.
-
Seite 21: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Contrast Brightness ECO Mode Standard Gamma Gamma1 Exit Enter Select Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Eco (Öko) mode Game (Spiel) Game Mode (Spielmodus) Movie (Film) Filmmodus Sports (Sport) Sportmodus Gamma1... -
Seite 22: Image Setup (Bildeinrichtung)
Image Setup (Bildeinrichtung) Image Setup Auto HDR Effect Exit Enter Select Off / DisplayHDR / HDR Picture / HDR de-/aktivieren HDR Movie / HDR Game Off / HDR Picture / HDR HDR Effect HDR Effect de-/aktivieren Movie / HDR Game Hinweis: When HDR is detected, the HDR option is displayed for adjustment;... -
Seite 23: Color Setup (Farbeinstellung)
Color Setup (Farbeinstellung) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Exit Enter Select Aus / LowBlue Verringern Sie blaue Lichtwellen durch Multimedia / Mode(Schwaches- Internet / Büro Steuerung der Farbtemperatur. Blaulicht-Modus) / Lesen Warm Warme Farbtemperatur vom EEPROM abrufen Normal Normale Farbtemperatur vom EEPROM abrufen... -
Seite 24: Audio
Audio Audio Volume DTS Sound TruVolume HD 200Hz 500Hz 2.5KHz 7KHz 10KHz Exit Enter Select Lautstärke 0 bis 100 Lautstärkeeinstellungen anpassen Spiel / Rock/ DTS-Tonmodus wählen. DTS-Sound Klassik/ Live/ Hinweis: Der Moduswechsel kann bis zu 2 Sekunden dauern. Theater/ Aus On (Ein) / off TruVolume HD TruVolume HD deaktivieren oder aktivieren. -
Seite 25: Light Fx
Light FX Light FX Light FX Light FX Mode Breathing Pattern Rainbow Foreground R Foreground G Foreground B Background R Background G Background B Exit Enter Select Aus / Geringe / Mittel / Licht-FX Intensität von Light FX wählen. Stark Audio / Statisch / Einfacher Versatz / Stufenweiser Versatz... -
Seite 26: Extra
Extra Extra Input Select Auto Off Timer Image Ratio Wide DDC/CI Reset Resolution:1920(H)x1080(V) SDR H.Frequency:34 KHz V.Frequency:60 Hz Exit Enter Select Input Select Autom./HDMI1/HDMI2/ Eingangssignalquelle wählen (Eingangswahl) DP1/DP2 Off timer 0 – 24 Stunden Abschaltzeit wählen (Ausschalttimer) Breitbild / 4:3 / 1:1 / 17"(4:3) / 19"(4:3) / 19"(5:4) / 19"W(16:10) Image Ratio... -
Seite 27: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) OSD Setup Language English Timeout DP Capability H.Position V.Position Transparence Break Reminder Exit Enter Select Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) DP Capability Bitte beachten Sie, dass nur DP1.2/DP1.4 die Adaptive- 1.1/1.2/1.4 Sync-Funktion unterstützt (DP-Fhgk.) -
Seite 28: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Red (Rot) Aktiv-Aus-Modus Orange... -
Seite 29: Treiber
Treiber G-Menu Willkommen zur „G-Menu“-Software von AOC. G-Menu erleichtert Ihnen die Anpassung Ihrer Monitoranzeigeeinstellungen durch Bildschirmmenüs anstatt der Tasten am Monitor. Bitte befolgen Sie zum Abschließen der Installation die Installationsanweisungen. Die Software wird von folgenden Betriebssystemen unterstützt: Windows 10, Windows 8, Windows 7. -
Seite 30: E-Saver
Willkommen zur Nutzung der AOC-Monitorenergieverwaltungssoftware e-Saver! AOC e-Saver verfügt über intelligente Abschaltfunktionen für Ihre Monitore, ermöglicht Ihrem Monitor zeitnahe Abschaltung, wenn sich der PC in einem beliebigen Status befindet (eingeschaltet, ausgeschaltet, Ruhezustand oder Bildschirmschoner); die tatsächliche Abschaltzeit können Sie wie gewünscht anpassen (siehe nachstehendes Beispiel). -
Seite 31: Screen
Screen+ Willkommen zur „Screen+“-Software von AOC. Die Software Screen+ ist ein Werkzeug zur Bildschirmteilung; es teilt den Desktop in verschiedene Bereiche, wobei jeder Bereich ein anderes Fenster anzeigt. Sie müssen lediglich das Fenster in den entsprechenden Bereich ziehen, wenn Sie darauf zugreifen möchten. Es unterstützt den Einsatz mehrerer Monitore zur Vereinfachung Ihrer Arbeit. -
Seite 32: Problemlösung
Auflösung und Frequenz des Monitors übersteigt. Passen Sie Auflösung und Frequenz so an, dass sie vom Monitor bewältigt werden können. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Führen Sie die automatische Anpassung durch. -
Seite 33: Technische Daten
Technische Daten Allgemeine Angaben Modellname AG273QX Antriebssystem TFT-Farb-LCD Sichtbare Bildgröße 68,5 cm (Diagonale) Bildschirm Pixelabstand 0,2331mm (H) × 0,2331mm (V) Video HDMI-Schnittstelle, DP-Schnittstelle Getrennte Synchronisierung H/V TTL Anzeigefarben 16,7 Mio. Farben Horizontale Abtastfrequenz 30 - 250KHz(H) Horizontale Abtastbreite 596,736 mm... -
Seite 34: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31,469 59,94 640x480@67Hz 66,667 640x480@72Hz 37,861 72,809 640x480@75Hz 37,5 640x480@100Hz 51,08 99,769 640x480@120Hz 61,91 119,518 DOS MODE 720x400@70Hz 31,469 70,087 DOS MODE 720x480@60Hz 29,855 59,710 720x576@50Hz 31,25 SVGA 800x600@56Hz 35,156 56,25 SVGA... -
Seite 35: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 36: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
