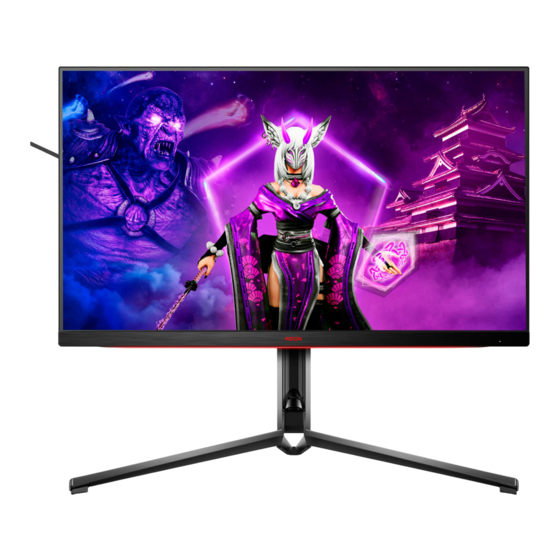

- Seite 1 LCD-Monitor – Bedienungsanleitung AG324UX www.aoc.com 2021 AOC.All Rights Reserved ©...
-
Seite 2: Inhaltsverzeichnis
Sicherheit....................................1 Typografische Konventionen ............................. 1 Stromversorgung ............................... 2 Installation ................................. 3 Reinigung .................................. 4 Sonstiges .................................. 5 Einrichtung.................................... 6 Lieferumfang ................................6 Ständer und Basis montieren ............................ 7 Betrachtungswinkel anpassen ..........................8 Monitor anschließen ..............................9 Wall Mounting................................10 Adaptive-Sync-Function ............................11 HDR .................................. -
Seite 3: Sicherheit
Sicherheit Typografische Konventionen Im folgenden Abschnitt finden Sie typografische Konventionen, die wir in diesem Dokument nutzen. Hinweise, Achtungs- und Warnhinweise In dieser Anleitung werden bestimmte Textabschnitte fett oder kursiv gedruckt und mit einem Symbol begleitet. Diese Textabschnitte sind Hinweise, Vorsichts- oder Warnhinweise und werden wie folgt eingesetzt: HINWEIS: Ein HINWEIS weist Sie auf wichtige Informationen hin, die Ihnen die Bedienung Ihres Computersystems erleichtern. -
Seite 4: Stromversorgung
Stromversorgung Der Monitor sollte nur über den am Etikett angegebenen Stromversorgungstyp betrieben werden. Falls Sie unsicher bezüglich des Stromversorgungstyps bei sich zuhause sind, wenden Sie sich bitte an Ihren Händler oder den örtlichen Stromversorger. Der Monitor ist mit einem dreipoligen geerdeten Stecker (einem Stecker mit einem dritten Schutzkontakt) ausgestattet. -
Seite 5: Installation
Installation Stellen Sie den Monitor nicht auf instabilen Wagen, Ständern, Stativen, Tischen auf, benutzen Sie keine instabilen Halterungen. Falls der Monitor umkippen oder fallen sollte, kann es zu schweren Beschädigungen des Gerätes oder zu Verletzungen kommen. Benutzen Sie ausschließlich Wagen, Ständer, Stative, Halterungen oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden. -
Seite 6: Reinigung
Reinigung Reinigen Sie das Gehäuse regelmäßig mit einem Tuch. Bei hartnäckigen Verschmutzungen können Sie ein mildes Reinigungsmittel verwenden; aggressive Reinigungsmittel jedoch können das Gehäuse beschädigen. Achten Sie bei der Reinigung darauf, dass kein Reinigungsmittel in das Gerät gelangt. Verwenden Sie ein möglichst weiches Tuch, damit es nicht zu Kratzern auf dem Bildschirm kommt. -
Seite 7: Sonstiges
Sonstiges Falls das Gerät einen ungewöhnlichen Geruch abgibt, ungewöhnliche Geräusche macht oder gar Rauch austritt, ziehen Sie SOFORT den Netzstecker und wenden sich anschließend an den Kundendienst. Sorgen Sie dafür, dass die Belüftungsöffnungen nicht bspw. durch einen Tisch oder eine Gardine blockiert werden. Setzen Sie den LCD-Monitor keinen starken Vibrationen oder Erschütterungen aus;... -
Seite 8: Einrichtung
Screwdriver Base Power Cable Adaptor DP Cable HDMI Cable USB Cable USB C-C Cable Micphone Quick Switch Cable Keypad Nicht alle Signalkabel werden in allen Ländern und Regionen bereitgestellt. Bitte prüfen Sie dies mit dem örtlichen Händler oder der AOC-Zweigstelle. -
Seite 9: Ständer Und Basis Montieren
Ständer und Basis montieren Sie können die Basis mit Hilfe der nachstehenden Schritte anbringen oder entfernen. Einrichtung: Entfernen:... -
Seite 10: Betrachtungswinkel Anpassen
Betrachtungswinkel anpassen Damit Sie den Bildschirm optimal ablesen können, sollten Sie direkt von vorne auf den Bildschirm schauen und den Neigungswinkel dann nach Geschmack angleichen. Halten Sie dabei den Ständer fest, damit der Monitor nicht umkippen kann, wenn Sie den Betrachtungswinkel ändern. Sie können den Monitor wie folgt verstellen: 130mm 90°... -
Seite 11: Monitor Anschließen
Monitor anschließen Kabelanschlüsse an der Rückseite von Monitor und Computer: 11 12 13 1. Stromversorgung 2. DC Switch 3. HDMI1 4. HDMI2 5. DP 6. USB C 7. Mikrofonausgang (mit PC verbinden) 8. Schnelltasten-Bedienfeld 9. USB3.2 Gen1 upstream 10. USB 3.2 Gen1-Downstream + Schnellladen 11. -
Seite 12: Wall Mounting
4. Schließen Sie die Kabel wieder an. Anweisungen zur Befestigung des optionalen Wandhängearms an der Wand sind in seiner mitgelieferten Montageanleitung angegeben. Hinweis : VESA-Montageschrauben stehen nicht für alle Modelle zur Verfügung. Bitte wenden Sie sich an Ihren Fachhändler oder eine offizielle AOC-Abteilung. 0° 90°... -
Seite 13: Adaptive-Sync-Function
Adaptive-Sync-Function 1. Die Adaptive-Sync-Funktion funktioniert mit DP/HDMI 2. Kompatible Grafikkarte: Nachstehend finden Sie eine Liste empfohlener Produkte oder sehen Sie hier nach: www. AMD.com • Grafikkarten • Radeon RX Vega series • Radeon RX 500 series • Radeon RX 400 series •... -
Seite 14: Hdr
Ist mit Eingangssignale im HDR10-Format kompatibel. Das Display könnte die HDR-Funktion automatisch aktivieren, falls Player und Inhalt kompatibel sind. Informationen zur Kompatibilität Ihres Gerätes und Ihrer Inhalte erhalten Sie vom Gerätehersteller und Inhaltsanbieter. Bitte wählen Sie bei der HDR-Funktion „Aus“, wenn Sie keine automatische Aktivierung der Funktion wünschen. Hinweis: 1. -
Seite 15: Anpassung
Anpassung Schnelltasten Quelle / Aufwärts Zielpunkt / Abwärts Spielmodus / Links Licht-FX / Rechts Ein/Aus / Menü/Enter Ein/Aus / Menü/Enter Drücken Sie zum Einschalten des Monitors die Ein-/Austaste. Zum Anzeigen des OSD-Menüs und zum Bestätigen von Auswahlen. Zum Abschalten des Monitors etwa 2 Sekunden drücken. -
Seite 16: Schnellwechsel
Schnellwechsel Wenn kein Bildschirmmenü angezeigt wird, drücken Sie die Taste zum Aktivieren der Spielmodusfunktion, wählen Sie dann basierend auf verschiedenen Spieltypen mit oder den Spielmodus (Egoshooter, RTS, Rennen, Gamer 1, Gamer 2 oder Gamer 3). Wenn kein Bildschirmmenü angezeigt wird, drücken Sie zum Einblenden der Schattensteuerung-Einstellleiste die Taste , drücken Sie dann zum Anpassen des Kontrasts für ein klares Bild oder Menu/OK... -
Seite 17: Osd-Tastenanleitung (Menü)
OSD-Tastenanleitung (Menü) Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Links-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. Beenden: Blenden Sie mit der Rechtstaste das OSD aus. Abwärts Enter Move Exit Enter: Rufen Sie mit der Enter-Taste die nächste OSD-Ebene auf. Navigieren: Navigieren Sie mit der Rechts-/Aufwärts-/Abwärtstaste durch die OSD-Auswahl. - Seite 18 Enter Select Enter: Drücken Sie zum Zurückkehren zur vorherigen OSD-Ebene die Enter-Taste. Wählen: Drücken Sie zum Anpassen der Einstellung die Links-/Rechtstaste.
-
Seite 19: Bildschirmmenüeinstellungen
Bildschirmmenüeinstellungen Grundlegende, einfache Anleitung zu den Bedientaste. PIP Se�ng Color Setup PIP Se�ng Audio Light FX Audio Light FX Extras OSD Setup Enter Move Exit Enter Move Exit 1). Drücken Sie zum Einblenden des Bildschirmmenüs die Menütaste. 2). Befolgen Sie zum Navigieren oder Auswählen (Anpassen) von OSD-Eisntellungen die Tastenanleitung. 3). -
Seite 20: Game Setting (Spieleinstellung)
Game Setting (Spieleinstellung) Game Setting Game Setting Game Mode Frame Counter Shadow Control HDMI1 HDMI1 120Hz Game Color HDMI2 HDMI2 120Hz Adaptive-Sync Overdrive Low Input Lag QuickSwitch LED Exit Enter Select Exit Enter Select Off (Aus) Keine Optimierung per SmartImage Zum Spielen von Egoshootern (FPS). - Seite 21 Off (Aus) Weak (Schwach) Overdrive Medium (Mittel) Reaktionszeit anpassen Strong (Stark) Boost (Verstärkung) Low input Lag (Geringe Zwischenbildpuffer zur Verringerung der On (Ein) / Off (Aus) Eingangsverzögerung) Eingangsverzögerung abschalten QuickSwitch LED On (Ein) / Off (Aus) Schnellwechsel-LED deaktivieren oder aktivieren. Aus / Oben rechts Zeigt die V-Frequenz in der angezeigten Ecke.
-
Seite 22: Luminance (Leuchtkraft)
Luminance (Leuchtkraft) Luminance Contrast Brightness ECO Mode Standard Gamma Gamma1 HDR Mode Exit Enter Select Contrast (Kontrast) 0-100 Kontrast vom Digital-Register Brightness 0-100 Helligkeitsregelung (Helligkeit) Standard Standardmodus Text Textmodus Internet Internetmodus Game (Spiel) Game Mode (Spielmodus) Eco (Öko) mode Movie (Film) Filmmodus Sports (Sport) Sportmodus... - Seite 23 Optimiert für die Farbe und den Kontrast des Bildes, Off / HDR simuliert HDR-Effekt. Picture / HDR HDR Mode Hinweis: Movie / HDR Wenn HDR-Inhalt nicht erkannt wird, wird die Option Game HDR-Modus zur Anpassung angezeigt. Hinweis: 1. Wenn „HDR-Modus“ unter „Luminance (Leuchtkraft)“ auf Nicht-Aus eingestellt ist, können „Kontrast“, „Energiesparmodus“...
-
Seite 24: Pip Setting (Bib-Einstellung)
PIP Setting (BiB-Einstellung) PIP Setting Main Source HDMI2 Sub Source Size Small Position Right-Up Audio Swap Exit Enter Select Off (Aus) / PIP (BiB) / PBP PIP (BiB) BiB oder BuB de-/aktivieren (BuB) Main Source HDMI1 、HDMI2 、DP、 Hauptbildschirmquelle wählen (Hauptqu.) USB-C Sub Source (Sub-... -
Seite 25: Color Setup (Farbeinstellung)
Color Setup (Farbeinstellung) Color Setup LowBlue Mode Color Temp. Warm DCB Mode DCB Demo Green Blue Exit Enter Select LowBlue Aus / Multimedia Verringern Sie blaue Lichtwellen durch Steuerung der Mode(Schwaches- / Internet / Büro / Farbtemperatur. Lesen Blaulicht-Modus) Warm Warme Farbtemperatur vom EEPROM abrufen Normal Normale Farbtemperatur vom EEPROM abrufen... -
Seite 26: Audio
Audio Audio Volume DTS Sound Game TruVolume HD 200Hz 500Hz 2.5KHz 7KHz 10KHz Exit Enter Select Lautstärke 0 bis 100 Lautstärkeeinstellungen anpassen Aus / Spiel / DTS-Tonmodus wählen. DTS-Sound Rock/ Klassik/ Hinweis: Der Moduswechsel kann bis zu 2 Sekunden dauern. Live/ Theater On (Ein) / Off TruVolume HD... -
Seite 27: Light Fx
Light FX Light FX Light FX Medium Light FX Mode Static Pattern Rainbow Foreground R Foreground G Foreground B Background R Background G Background B Exit Enter Select Aus / Geringe / Mittel / Licht-FX Intensität von Light FX wählen. Stark Audio1 / Audio2 / Static / Dark Point Sweep /... -
Seite 28: Extra
Extra Extra Extra Input Select Auto Green USB Selection Auto Blue Logo Projector Medium Off Timer Image Ratio Wide Resolution: 3840(H)x2160(V) SDR Resolution: 3840(H)x2160(V) SDR H.Frequency: 67 KHz H.Frequency: 67 KHz V.Frequency: 30 Hz V.Frequency: 30 Hz Exit Enter Select Exit Enter Select... -
Seite 29: Osd Setup (Osd-Einstellung)
OSD Setup (OSD-Einstellung) OSD Setup Language English Timeout DP Capability 1.2/1.4 H.Position V.Position Transparence Break Reminder Exit Enter Select Language (Sprache) Sprache des Bildschirmmenüs wählen Timeout 5-120 Zeitüberschreitung des Bildschirmmenüs anpassen (OSD-Auszeit) DP Capability Bitte beachten Sie, dass nur DP1.2/DP1.4 die Adaptive- 1.1/1.2/1.4 Sync/AMD FreeSync Premium-Funktion unterstützt (DP-Fhgk.) -
Seite 30: Led-Anzeige
LED-Anzeige Status LED-Farbe Betriebsmodus Weiß Aktiv-Aus-Modus Orange... -
Seite 31: Problemlösung
Auflösung und Frequenz des Monitors übersteigt. Passen Sie Auflösung und Frequenz so an, dass sie vom Monitor bewältigt werden können. Stellen Sie sicher, dass die AOC-Monitortreiber installiert sind. Passen Sie Kontrast und Helligkeit an. Führen Sie die automatische Anpassung durch. -
Seite 32: Technische Daten
Technische Daten Allgemeine Angaben Modellname AG324UX Antriebssystem TFT-Farb-LCD Bildschirm Sichtbare Bildgröße 80,0 cm (Diagonale) Pixelabstand 0,181mm (H) × 0,181mm (V) Anzeigefarben 1,07B Farben Horizontale Abtastfrequenz 30k~255kHz Horizontale Abtastbreite 697,3056 mm (Maximum) Vertikale Abtastfrequenz 48~144Hz Vertikale Abtastbreite (Maximum) 392,2344 mm Optimale Auflösung 3840x2160@60Hz Max resolution 3840x2160@144Hz... -
Seite 33: Voreingestellte Anzeigemodi
Voreingestellte Anzeigemodi Horizontale Frequenz STANDARD Auflösung Vertikale Frequenz (Hz) (kHz) 640x480@60Hz 31.469 59.94 640x480@67Hz 66.667 640x480@72Hz 37.861 72.809 640x480@75Hz 37.5 640x480@100Hz 51.08 99.769 640x480@120Hz 61.91 119.518 DOS MODE 720x400@70Hz 31.469 70.087 DOS MODE 720x480@60Hz 29.855 59.710 720x576@50Hz 31.25 SVGA 800x600@56Hz 35.156 56.25 SVGA... -
Seite 34: Pinbelegung
Pinbelegung 19-poliges Farbdisplay-Signalkabel Pin-Nr. Signalname Pin-Nr. Signalname Pin-Nr. Signalname TMDS-Daten 2+ TMDS-Daten 0- DDC/CEC, Erde TMDS-Daten 2, Schild TMDS-Takt+ +5 V Stromversorgung TMDS-Daten 2- TMDS-Takt, Schild Hot-Plugging-Erkennung TMDS-Daten 1+ TMDS-Takt- TMDS-Daten 1, Schild Reserviert (nicht mit Gerät TMDS-Daten 1- verbunden) TMDS-Daten 0+ TMDS-Daten 0, Schild 20-poliges Farbdisplay-Signalkabel... -
Seite 35: Plug-And-Play
Plug-and-Play Plug & Play/DDC2B-Funktion Dieser Monitor ist entsprechend dem VESA DDC-Standard mit VESA DDC2B-Fähigkeiten ausgestattet. Sie ermöglichen dem Monitor, das Host-System über seine Identität zu informieren; zudem kann er je nach verwendetem DDC-Level zusätzliche Informationen über seine Anzeigefähigkeiten kommunizieren. DDC2B ist ein bidirektionaler Datenkanal, der auf dem I2C-Protokoll basiert. Der Host kann EDID-Informationen über den DDC2B-Kanal abfragen.
