Baustufe 9.1: Montage Landegestell Mit Rahmen - Heli-Professional ALIEN 500 E-CF PRO-COMBO Bauanleitung Und Handbuch

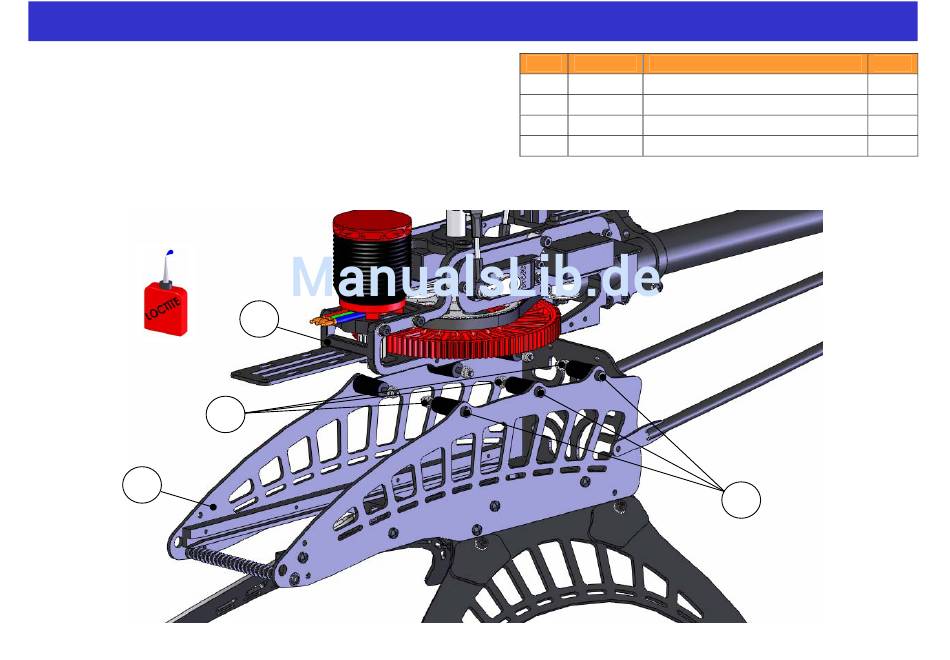

1. Verschrauben Sie nun den fertig montierten Rahmen mit dem
Landegestell gemäß Zeichnung.
2. Schrauben Sie dazu die bereits im Landegestell befindlichen M3x30
Schrauben (Pos. 2) in die dafür vorgesehenen Gewinde im Rahmen.
Schraubensicherungslack verwenden.
3. Sichern Sie zusätzlich die Schrauben mit den M3 Stoppmuttern
(Pos. 1) von der Innenseite des Rahmens. Dies ist sinnvoll, da im
Falle eines Abscherens der Schrauben (Pos. 2) aufgrund eines
Absturzes diese trotzdem noch zu lösen sind.
3

Baustufe 9.1: Montage Landegestell mit Rahmen

4
1
Pos. Teile-Nr. Bezeichnung
1 S_145 Stoppmutter M3
2 S_140 M3x30
3 fertig montiertes Landegestell
4 fertig montierter Rahmen
Stk.
6
6
1
1
2
Heli Professional
Alien e-CF
