1. Den Steuerring (Pos. 4) mit Kugellagern (Pos. 2) und
Distanzhülse (Pos. 3) gemäß Zeichnung montieren und die
Messingschiebehülse (Pos. 1) durchführen. Den Kugelbolzen
(Pos. 5) einschrauben und die Hecksteuerbrücke (Pos. 7) mit
sehr wenig Schraubensicherungslack gerade auf die
Schiebehülse aufschrauben.
2. Die Hecksteuerbrückenarme montieren. Den Stahlstift
vorsichtig mit einer Zange durch Brücke und Arme drücken
und mittig ausrichten. Hierbei keinerlei Klebstoffe verwenden.
Gegebenenfalls die Arme sowie die Brücke mit einem Skalpell
vorsichtig entgraten.
6
5
2
1

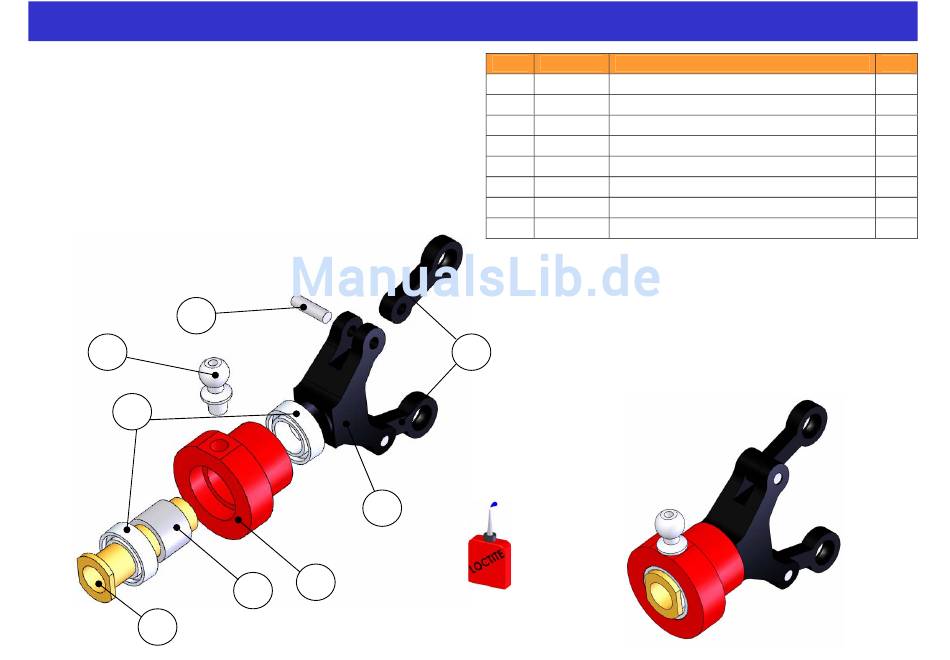

Baustufe 6.2: Montage Heckrotorsteuerbrücke
7
4
3
Pos.
Teile-Nr.
Bezeichnung
1
1030
Schiebehülse
2
B_07
Kugellager 3x10x6
3
1042
Distanzhülse Steuerring 6,05x8x6
4
1027_1
Steuerring
5
1800
Kugelbolzen M3x4,5
6
Stahlstift 2x7,5
7
1032_1
Hecksteuerbrücke
8
1032_2
Arme Hecksteuerbrücke
WICHTIG: Da das Kugellager B_07 (Pos. 2) aufgrund
seiner Dimensionen eher empfindlich ist, wurden
sowohl die Lagersitze als auch die Distanzhülse 1042
(Pos. 3) großzügiger gefertigt. Daher ist es äußerst
wichtig, dass beide Kugellager mit ausreichend
Schraubensicherungslack fest in die Lagersitze
8
geklebt werden.
Stk.
1
2
1
1
1
2
1
2
