WICHTIG: Vergessen Sie den Lehrdorn zur
Klemmung nicht. Gehen Sie dabei nach der
Anleitung in Baustufe 7.3 vor.
10
9
7
8

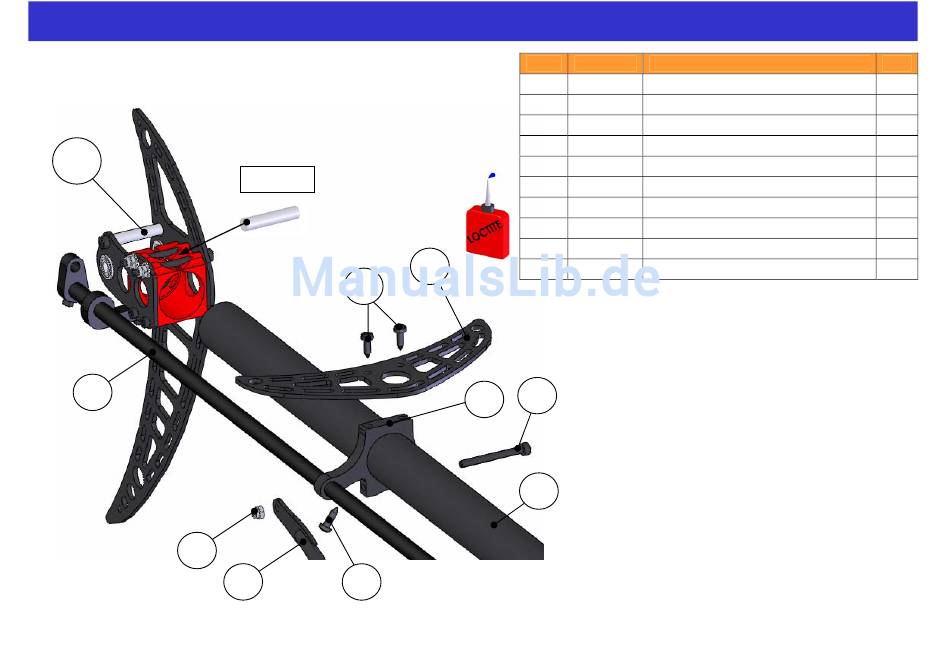

Baustufe 7.7: Montage Heckausleger
Lehrdorn
1
2
2
Pos.
Teile-Nr.
Bezeichnung
1
8212
Höhenleitwerk
2
S_450
Blechschraube 2,9x6,5
3
8207
Leitwerkhalter
4
S_140
M3x30
5
8205
Heckrohr Alien 500
6
8206
Heckrohr Alien 600
7
S_145
Stoppmutter M3
8
montierte Heckstrebe
9
montierter Drehstab
10
montiertes Heckrotorgehäuse
1. Schieben Sie den Leitwerkhalter (Pos. 3) über
das Heckrohr und verschrauben Sie das
Höhenleitwerk (Pos. 1) gemäß Zeichnung.
Schraubensicherungslack nicht vergessen.
2. Befestigen Sie beide Heckstreben gemäß
Zeichnung mit der M3x30 Schraube (Pos. 4) und
4
der Stoppmutter (Pos. 7). Die Schraube (Pos. 2)
3
zur Klemmung des Leitwerkhalters noch nicht
festziehen, sondern nur ansetzen. Der
Leitwerkhalter wird erst endgültig befestigt,
wenn der Heckausleger am Rahmen montiert ist.
3. Schieben Sie das vormontierte Heckrotor-
5
gehäuse bis zum Anschlag auf das Heckrohr und
klemmen Sie es mit den Schrauben S_140
M3x30 endgültig gleichmäßig fest. Zur besseren
Sicherung des Gehäuses auf dem Heckrohr
benetzen Sie das Heckrohr mit etwas
Schraubensicherungslack.
4. Den vormontierten Drehstab von hinten durch
die Drehstablagerung 1028 und durch den
Leitwerkhalter gemäß Zeichnung schieben.
Stk.
1
3
1
1
1
1
1
2
1
1
