4.2. Milliampersimulation (passiv)
Abbildung 4 zeigt, wie das Gerät angeschlossen wird, wenn es als Zweidraht- Sensor mit einer
externen Stromversorgung arbeiten soll. In diesem Fall wird der Stromkreis über eine exter-
ne Spannungsquelle versorgt, und das Gerät regelt lediglich den Strom im Stromkreis. Die
Vorgehensweise zur Regelung des Ausgangssignals ist dieselbe wie bei der Verwendung als
Stromquelle im Milliamperebereich.

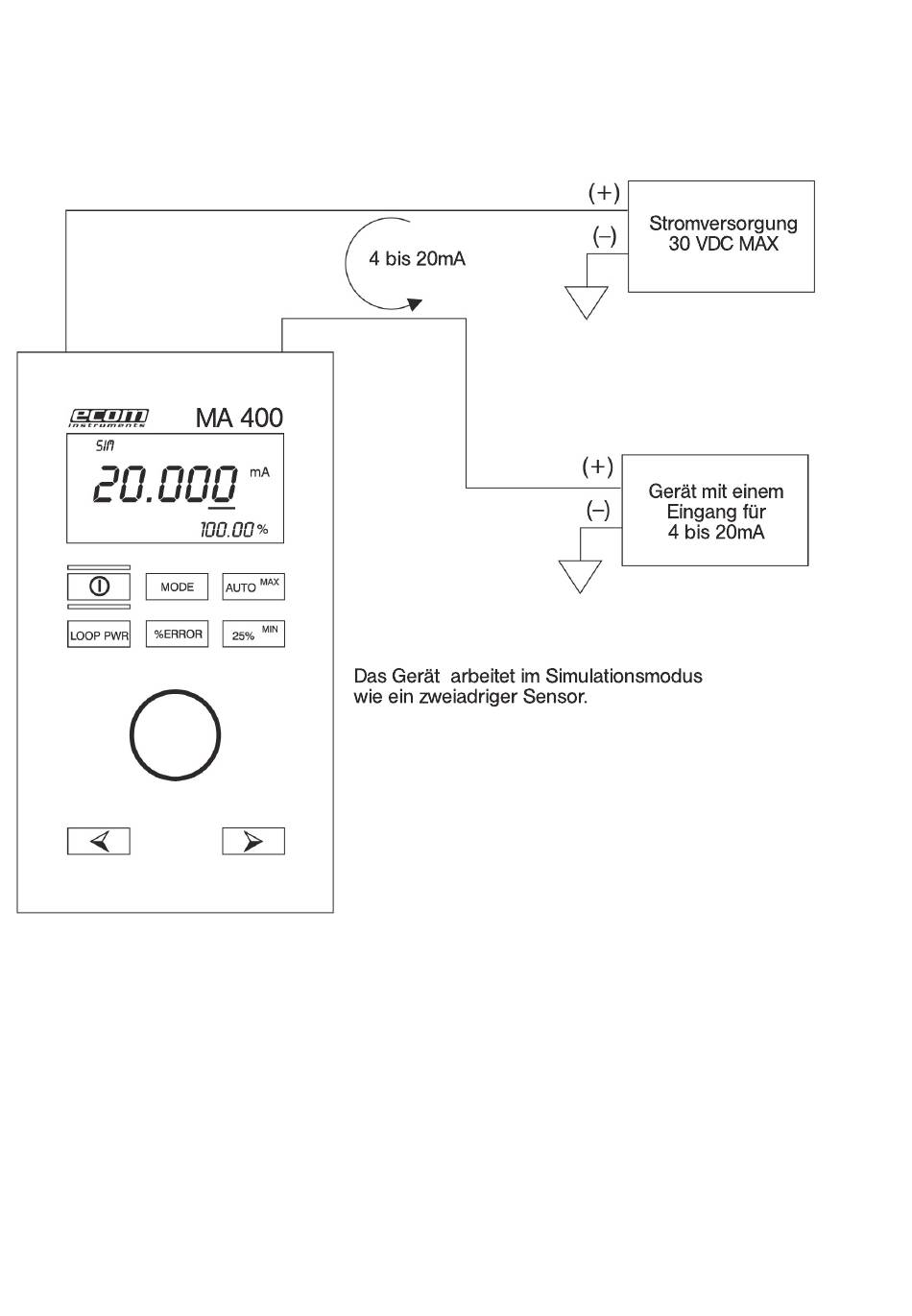

Abbildung 4: Simulation eines Sensors mit einem
Stromausgang für 4–20 mA
