3.2 HART ™ Widerstandskonfiguration
Durch den internen 50 Ohm-Widerstand des MA 400 kann während der Kalibrierung oder Installation
eines HART™ Transmitters ein Rosemount 75 Communicator verwendet werden. Der interne Widerstand
ersetzt den normalerweise erforderlichen Widerstand für 50 Ohm, der bei dem Kommunikator-Modell
75 benötigt wird. Um diese Funktion bei Bedarf zu aktivieren, muss eine interne Drahtbrücke entfernt
werden. Das Gerät wird mit eingesetzter Drahtbrücke ausgeliefert. (Position der Drahtbrücke siehe
Abb. ). Zur Aktivierung des Widerstands die Drahtbrücke abziehen. Die Drahtbrücke kann entweder
außerhalb des Geräts aufbewahrt oder nur auf einen Kontaktstift im Gerät gesteckt werden, so dass der
Stromkreis unterbrochen wird.

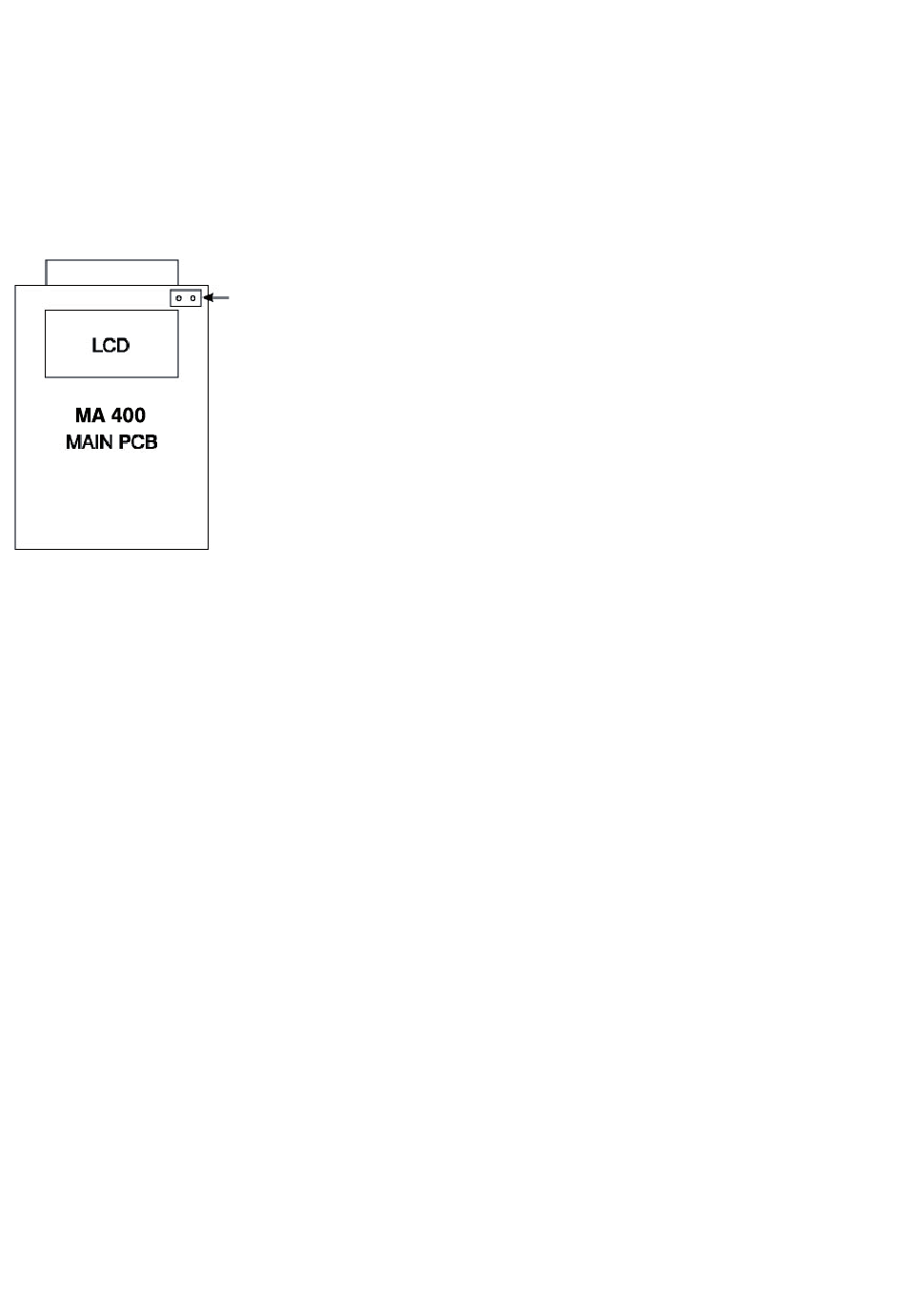

Abb.2
Hinweis: Ist der 50 Ohm Widerstand aktiviert, kann maximal eine Last von 950 statt 100 Ohm
angesteuert werden. In den meisten Fällen dürfte dies kein Problem für die Kalibrierung von Produkten
darstellen, die nicht mit HART™ kompatibel sind.

4. Grundlegende Betriebsarten

Der MA 400 besitzt 4 Betriebsarten für die Messung im Milliamperebereich und einen Betriebsmodus
für die Spannungsmessung. Die folgenden Texte und Abbildungen erläutern die verschiedenen
Betriebsmodi:
-J8 (HART™ JUMPER)
Drahtbrücke entfernen, um den HART™ Widerstand (50 Ohm) zu aktivieren.
