4.3 Milliamperemessung

Abbildung 5 zeigt, wie der Kalibrator zur Messung in einem Stromkreis für 4–0 mA angeschlossen
werden muss. Bei dieser Anwendung misst das Gerät lediglich den Strom im Stromkreis und zeigt
diesen auf der Hauptanzeige in Milliampere an. Der untere (kleinere) Anzeigebereich zeigt den
prozentualen Anteil des Stroms für den Messbereich 4–0 mA an.
4.4 Milliamperemessung & 24V Speisung
Auch hierfür zeigt Abbildung 5 den richtigen Anschluss. In diesem Fall wird jedoch ein zweiadriger
Sensor geprüft, der eine externe Stromversorgung für einen Ausgangsstrom benötigt. Bei dieser
Anwendung liefert das Gerät eine Betriebsspannung von 4 V für den Stromkreis und misst zugleich
den entstehenden Strom. Zum Einschalten der Funktion mit separater Stromversorgung
die Taste drücken, wenn die Option Milliamperemessung ausgewählt ist.
HINWEIS:
Der Messmodus mit separater Stromversorgung kann nur für die Option Messung im
Milliamperebereich aktiviert werden.
10

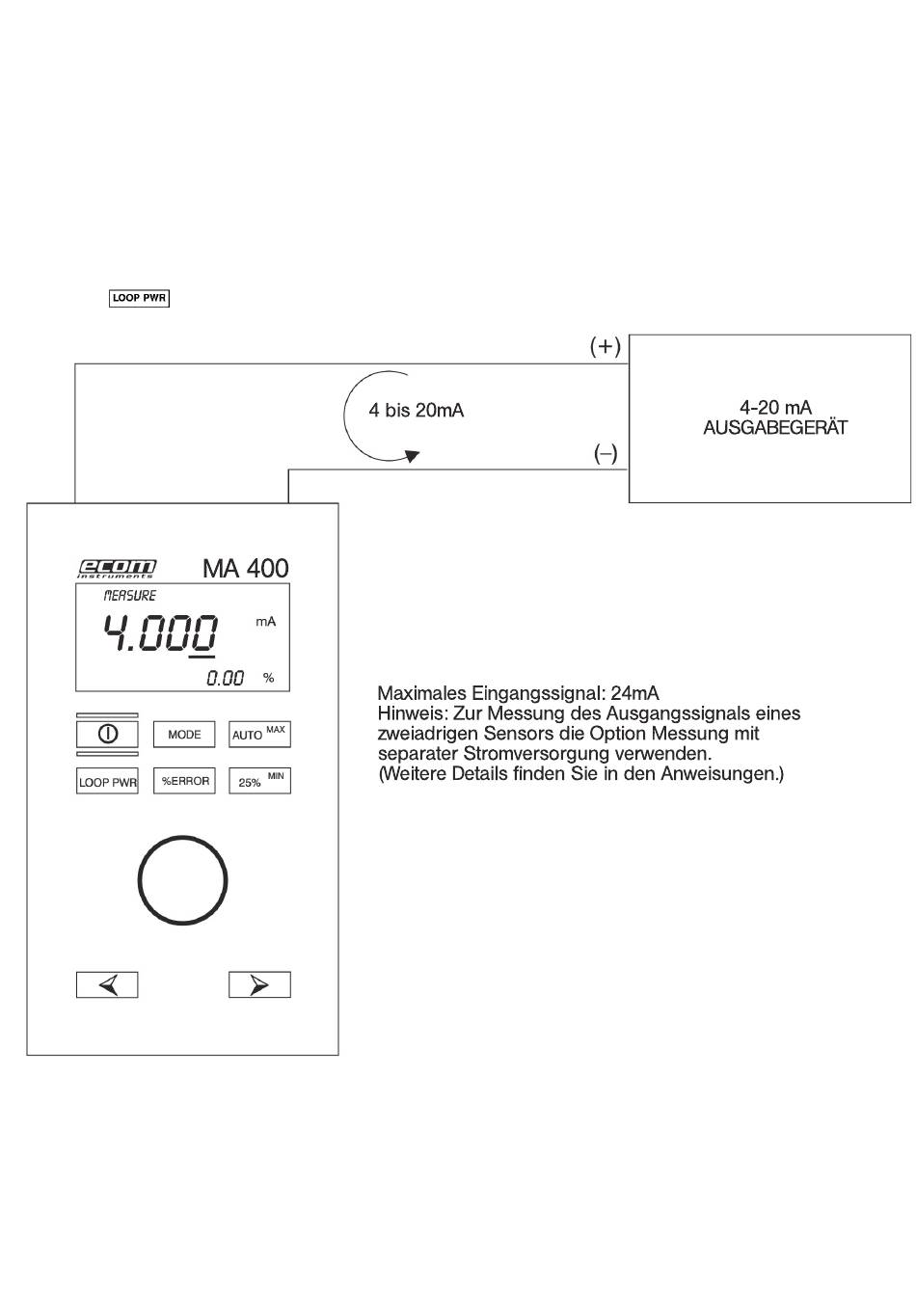

Abbildung 5: Messung im Bereich 4-20 mA
