4.5 Spannungsmessung

Abbildung 6 zeigt den Anschluss des MA 400 zur Messung von Gleichspannung bis 8 V. Zur
Aktivierung der Spannungsmessung einfach die Taste drücken, um die einzelnen Funktion zu
durchsuchen, bis die Spannungsmessung angezeigt wird.
Die Eingangsimpedanz des Geräts beträgt in diesem Modus über 1 Megaohm.

5. Erweiterte Betriebsarten

5.1 Automatische Schrittfunktion/automatischer Rampenmodus

Das Kalibrator ist in der Lage, den Ausgangsstrom im Milliamperebereich in Schritten von 5 %
automatisch in Intervallen von 5 Sekunden zu erhöhen. Der Ausgangsstrom im Milliamperebereich
kann linear in Form des Rampenmodus auch von 4 mA bis auf 0 mA erhöht und automatisch wieder
auf 4 mA reduziert werden.
Zur Aktivierung der automatischen Schrittfunktion/des automatischen Rampenmodus wie folgt
vorgehen:
1) Die Funktion automatische Schrittfunktion/automatischer Rampenmodus kann entweder beim
Einsatz als Stromquelle oder als simulierter Verbraucher im Milliamperebereich verwendet werden.
Das Gerät in den betreffenden Betriebsmodus schalten.
) Das Gerät an das zu prüfende Gerät anschließen.

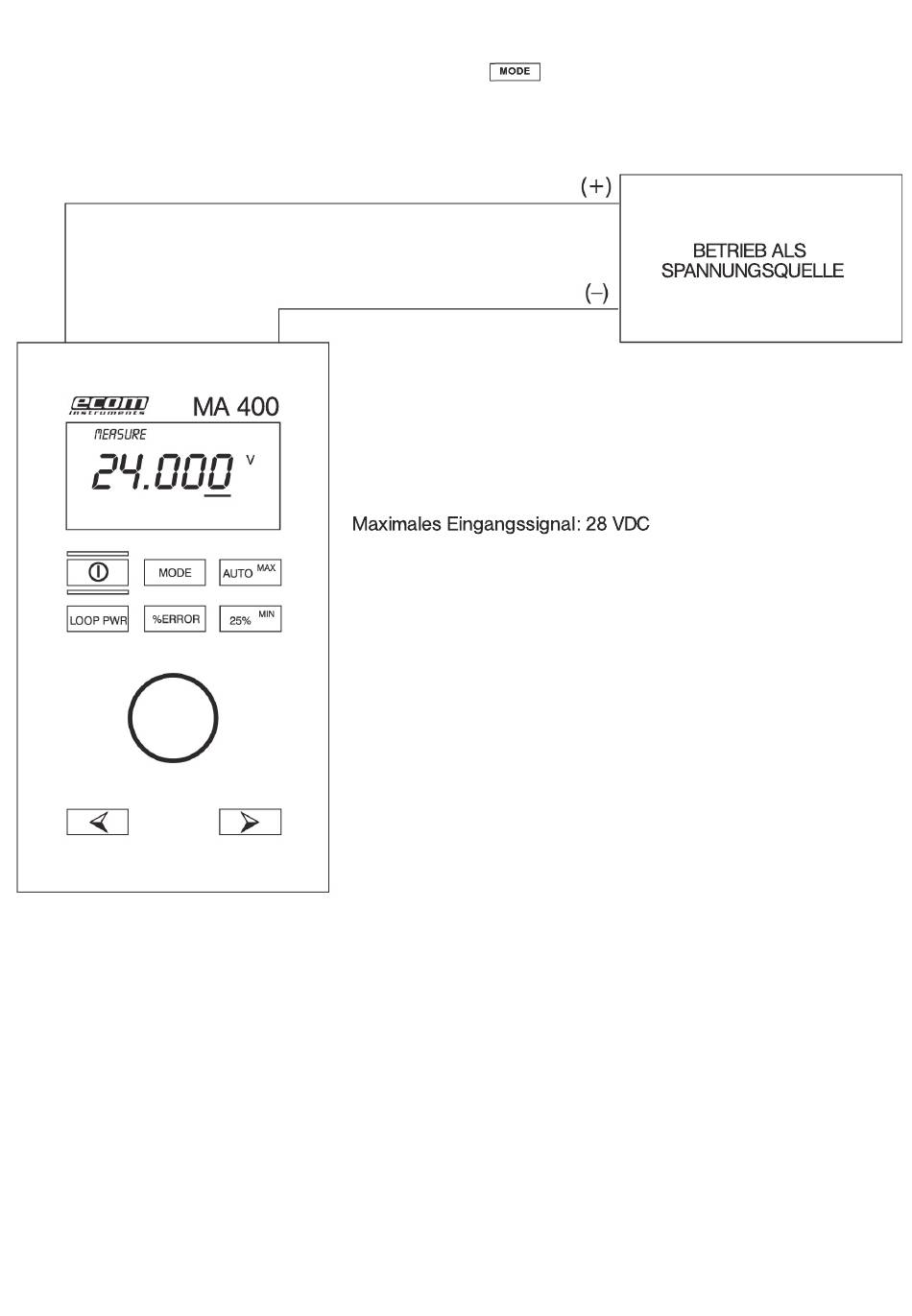

Abbildung 6: Messung von 0-28 V Gleichspannung
11
