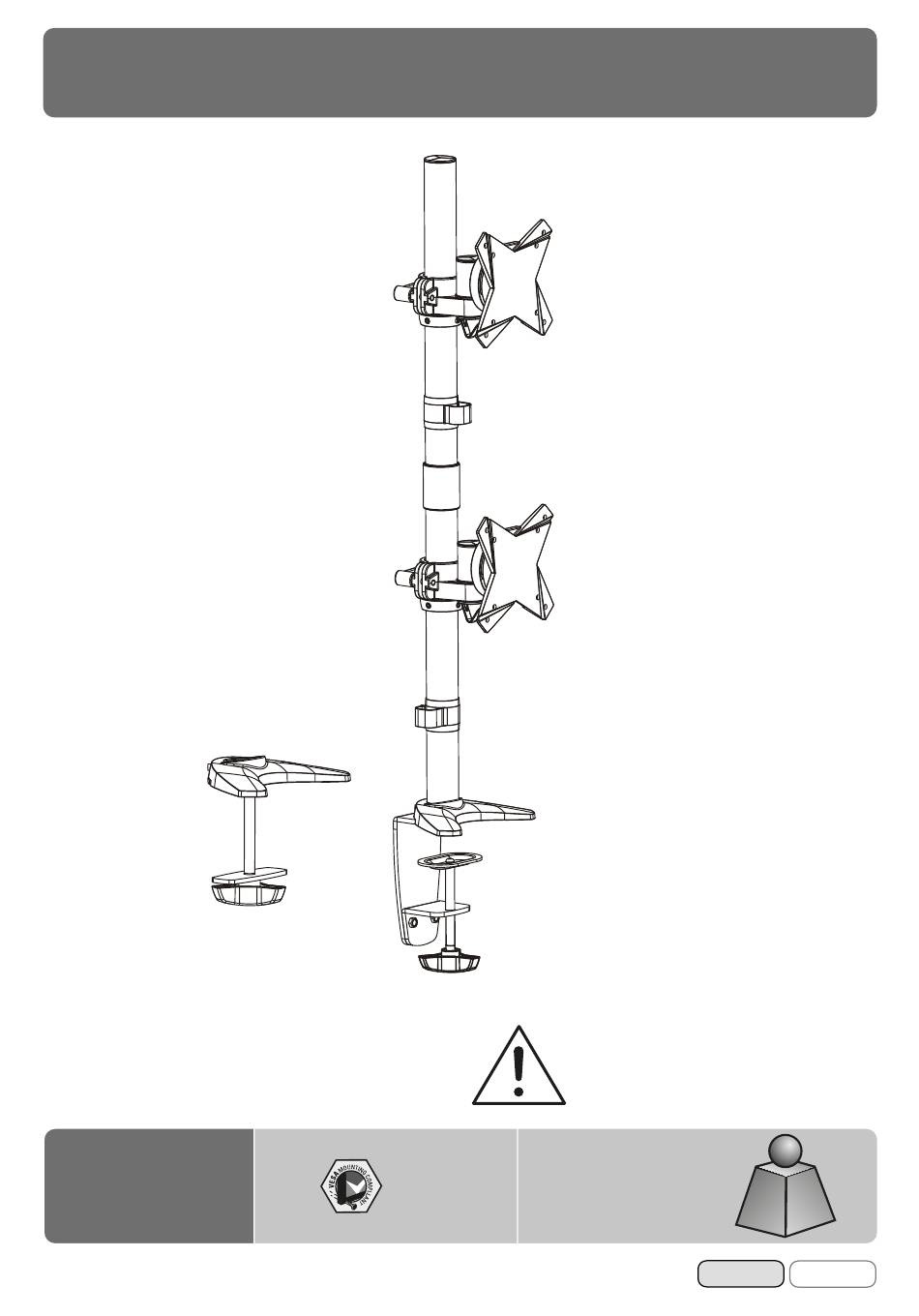

TV / Monitor Tischhalterung
TS3511
All manuals and user guides at all-guides.com
75x75
100x100
1
MONTAGEANLEITUNG
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
8kg x2
(17,6lbs x2)
MAX
Deutsch
v.16.10
English
Werbung
Verwandte Anleitungen für RICOO TS3511
Inhaltszusammenfassung für RICOO TS3511
- Seite 1 All manuals and user guides at all-guides.com TV / Monitor Tischhalterung MONTAGEANLEITUNG v.16.10 ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN. MISSACHTUNG KANN ZU SACHSCHÄDEN ODER SCHWEREN VERLETZUNGEN FÜHREN! 8kg x2 TS3511 75x75 (17,6lbs x2) 100x100 Deutsch English...
- Seite 2 All manuals and user guides at all-guides.com ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
- Seite 3 All manuals and user guides at all-guides.com Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. B (x1) D (x1) A (x2) E (x1) C (x1)
- Seite 4 All manuals and user guides at all-guides.com Den VESA Lochabstand vor der Montage nachmessen Bitte überprüfen Sie VOR der Montage den Lochabstand zwischen den VESA Befestigungs- löchern an Ihrem Bildschirm! VESA Befestigungslöcher Vertikal / Senkrecht Horizontal / Waagerecht Bildschirm Rückseite Diese Wandhalterung unterstützt folgende Lochabstände: 75mm, 100mm Horizontal / Waagerecht...
- Seite 5 All manuals and user guides at all-guides.com Schritt 2 VESA-Platten demontieren. Dafür jeweils zwei untere Schrauben lösen. Schritt 3 * Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient dem Schutz der Glasoberfläche der Tischplatte. festziehen festziehen Höhe einstellen...
- Seite 6 All manuals and user guides at all-guides.com Schritt 4 4a. Montage an die Tischkante Beachten : min. Tischdicke = 10mm max. Tischdicke = 90mm festziehen Tischklemme an der Tischkante ausrichten und mit dem Drehknopf fixieren. 4b. Montage im Tischloch Demontieren Sie die Tischklemme wie abgebildet. Montageschraube Gummipad Montieren Sie die Grundplatte an der Tischklemme mit den Schrauben (diese wurden zuvor entfernt).
- Seite 7 All manuals and user guides at all-guides.com Beachten: min. Lochdurchmesser = 10mm max. Lochdurchmesser = 70mm Fixierschraube durch das Tischloch durchführen und in die Grundplatte einschrauben. Fixierschraube fest anziehen. Schritt 5 festziehen festziehen Deutsch English...
- Seite 8 All manuals and user guides at all-guides.com Schritt 6 Oberseite des TVs · Wählen Sie die zu Ihrem Monitor passenden Schrauben. · Montieren Sie die Frontplatte am Monitor. · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Deutsch English...
- Seite 9 All manuals and user guides at all-guides.com Schritt 7 Jede VESA-Platte mit jeweils 2 Schrauben (aus dem Schritt 2) fixieren. Deutsch English...
- Seite 10 All manuals and user guides at all-guides.com Schritt 8 Deutsch English...
- Seite 11 All manuals and user guides at all-guides.com Fertig Je nach Gewicht des Displays kann es notwendig sein Anpassungen an der Kugelgelenk- Vorrichtung durchzuführen. 180° Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind.
- Seite 12 All manuals and user guides at all-guides.com TV/Monitor desk mount INSTALLATION MANUAL v.16.10 CAUTION: DO NOT EXCEED RATED LISTED WEIGHT. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR! 8kg x2 TS3511 75x75 (17,6lbs x2) 100x100 English Deutsch...
- Seite 13 All manuals and user guides at all-guides.com NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
- Seite 14 All manuals and user guides at all-guides.com Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. B (x1) D (x1) A (x2) C (x1)
- Seite 15 All manuals and user guides at all-guides.com Please measure distance between VESA mounting holes. Please check BEFORE installation distance between VESA mounting holes on your display! VESA - Mounting holes Vertical / Perpendicularly Horizintally Display back This wall mount supports the following distance between holes: 75mm, 100mm, 200mm Horizontally 75mm, 100mm, 200mm...
- Seite 16 All manuals and user guides at all-guides.com Step 2 Disassembly the VESA plates. For this, loosen each two lower screws. Step 3 * The adhesive bonding of the rubber pad is normally necessary only if it is a glass-topped table. It serves to protect the glass surface of the tabletop.
- Seite 17 All manuals and user guides at all-guides.com Step 4 4a. Edge Installation Note: min. desktop thickness = 10mm max. desktop thickness = 90mm tighten Turn the knob to make clamp fit to desk edge, then secure it tightly. 4b. Hole Installation Disassemble the desk clamp and select the right parts for using hole installation.
- Seite 18 All manuals and user guides at all-guides.com Note: min. hole diameter =10mm max. hole diameter =70mm Insert the adjust screw into base plate through the hole. Then using the adjust screw to fix and tighten it securely. Step 5 tighten tighten English Deutsch...
- Seite 19 All manuals and user guides at all-guides.com Step 6 Top of the display Screw the VESA plate onto the display. Tighten all screws but do not over tighten. English Deutsch...
- Seite 20 All manuals and user guides at all-guides.com Step 7 Fix each VESA plate with 2 screws (from step 2). English Deutsch...
- Seite 21 All manuals and user guides at all-guides.com Step 8 English Deutsch...
- Seite 22 All manuals and user guides at all-guides.com Done Slightly loosen or tighten the screws as required due to different weights of the displays. 180° Adjust to the desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). •...
