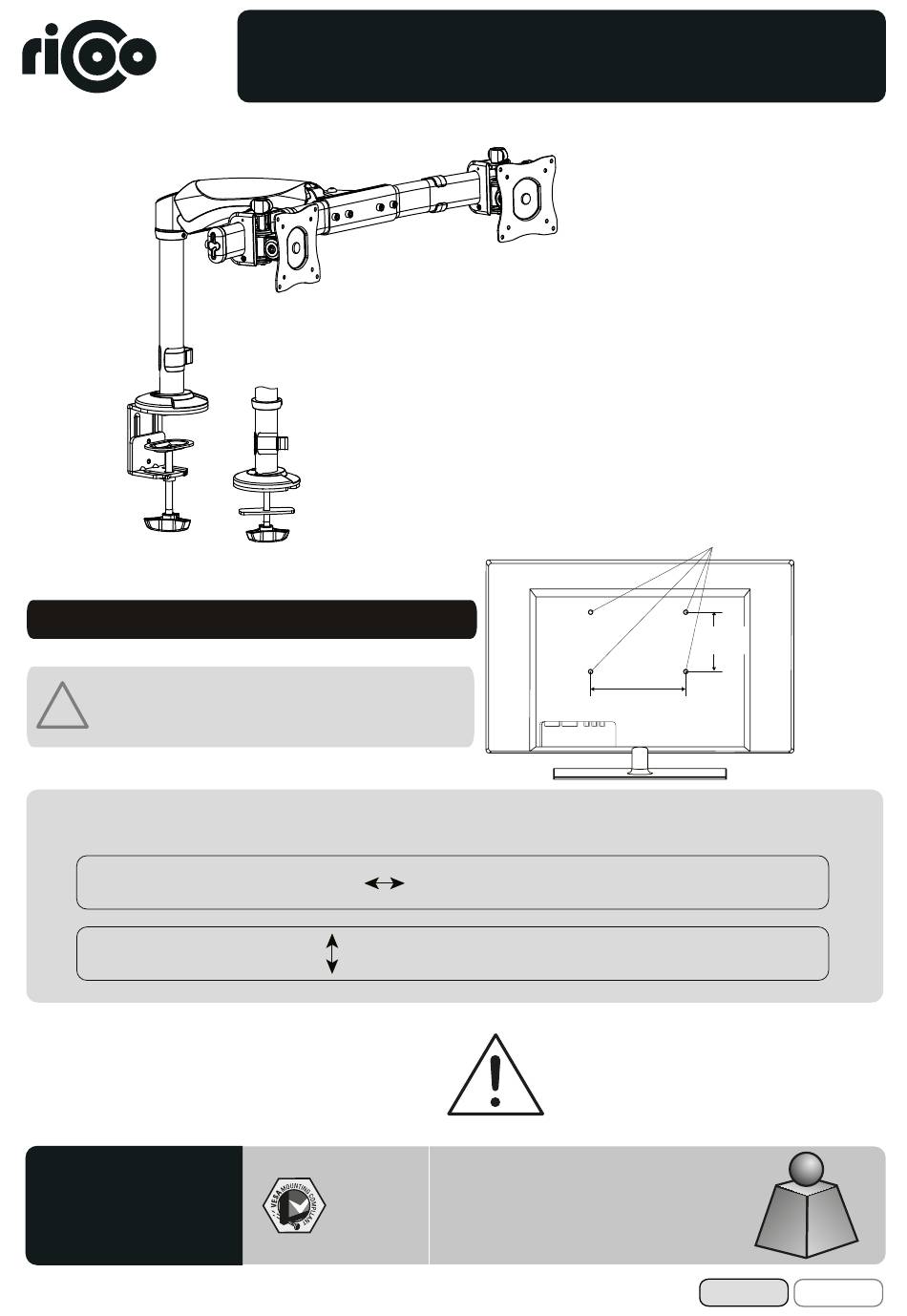

Den Lochabstand vor der Montage nachmessen
Bitte überprüfen Sie VOR der Montage den Lochabstand
!
zwischen den VESA-Befestigungslöchern an Ihrem
Bildschirm!
Diese Wandhalterung unterstützt folgende Lochabstände:
Horizontal / Waagerecht
Vertikal / Senkrecht
TS3711
Vollbewegliche TV / Monitor
Tischhalterung
75x75
100x100
1
VESA-Befestigungslöcher
Vertikal /
Senkrecht
Horizontal / Waagerecht
75mm , 100mm
75mm , 100mm
ACHTUNG: NIEMALS DAS MAXIMAL
ZULÄSSIGE BELASTUNGSGEWICHT
ÜBERSCHREITEN. MISSACHTUNG
KANN ZU SACHSCHÄDEN ODER
SCHWEREN VERLETZUNGEN FÜHREN!
8kg x2
(17,6lbs x2)
MAX
Deutsch
MONTAGEANLEITUNG
v.17.03
Bildschirm Rückseite
English
Werbung
Verwandte Anleitungen für RICOO TS3711
Inhaltszusammenfassung für RICOO TS3711
- Seite 1 Diese Wandhalterung unterstützt folgende Lochabstände: 75mm , 100mm Horizontal / Waagerecht 75mm , 100mm Vertikal / Senkrecht ACHTUNG: NIEMALS DAS MAXIMAL ZULÄSSIGE BELASTUNGSGEWICHT ÜBERSCHREITEN. MISSACHTUNG KANN ZU SACHSCHÄDEN ODER SCHWEREN VERLETZUNGEN FÜHREN! 8kg x2 TS3711 75x75 (17,6lbs x2) 100x100 Deutsch English...
- Seite 2 ACHTUNG: Lesen Sie die gesamte Bedienungsanleitung durch, bevor Sie mit der Montage beginnen. WARNUNG • Beginnen Sie nicht mit der Montage, bis Sie alle Anweisungen und Warnungen, welche in dieser Montageanleitung vorhanden sind, durchgelesen und verstanden haben. Wenn Sie Fragen zu den Anweisungen oder Warnungen haben, kontaktieren Sie bitte Ihren Händler.
- Seite 3 Lieferumfang WICHTIG: Stellen Sie vor der Montage sicher, dass alle Teile welche hier aufgeführt sind, bei der Lieferung dabei sind. Sollten Teile fehlen oder defekt sein, kontaktieren Sie Ihren Händler. Grundgerüst (x1) Tischklemme B (x1) Tragearm(x2) Fußunterlage (x1) Frontplatte E (x2) Drehknopf (x2) Plastikabdeckung (x2) Gummipad, selbstklebend (x5)
- Seite 4 1. Montage an den Schreibtisch 1a. Montage im Tischloch festziehen Beachten: min. Lochdurchmesser = 10mm max. Lochdurchmesser = 70mm Deutsch English...
- Seite 5 1b. Montage an die Tischkante * Das Aufkleben des Gummipads ist in der Regel nur bei den Tischen mit Glas-Tischplatten notwendig und dient dem Schutz der Glasoberfläche der Tischplatte. aufkleben* festziehen Beachten: min. Tischdicke = 10mm max. Tischdicke = 90mm Tischklemme an der Tischkante ausrichten und mit dem Drehknopf fixieren.
- Seite 6 2. Montage der Tragearme lösen festziehen 3. Anbringung der Frontplatte an den Bildschirm M-A/M-B Oberseite des TVs · Montieren Sie die Frontplatte am Monitor. · Fixieren Sie die Frontplatte mit Hilfe von den dazugehörigen Schrauben. Ziehen Sie alle Schrauben nach. ACHTUNG: Nicht überziehen! Deutsch English...
- Seite 7 4. Aufhängung des Monitors 5. Montage der Plastikabdeckung Deutsch English...
- Seite 8 6. Höheneinstellung festziehen lösen Lösen Sie die Schraube um Halterung in die gewünschte Position einzustellen und ziehen Sie die Schraube fest an. 7. Montage des Grundgerüstes (inkl. Bildschirme) festziehen Deutsch English...
- Seite 9 8 .Gewichtsausgleich einstellen Schritt 1: Kontermutter entfernen Entfernen Sie die Kontermutter mit Hilfe eines Schraubenziehers. Deutsch English...
- Seite 10 9. Gewichtsausgleich einstellen Schritt 2: Klemmschraube einstellen. Großer Kleiner Bildschirm Bildschirm ACHTUNG: Gewichtsausgleicheinstellung nur nach der Bildschirmmontage durchführen! In diesem Arbeitsschritt darf ausschließlich nur mit dem Inbusschlüssel gearbeitet werden! Bitte halten Sie das Gelenk während Sie die Gewichtsausgleicheinstellung durchführen. Verwenden Sie den passenden Inbusschlüssel.
- Seite 11 10. Gewichtsausgleich einstellen Schritt 3: Kontermutter einsetzen Nach der Gewichtseinstellung, setzen Sie die Kontermutter wieder ein und ziehen diese bis zum Anschlag an. BITTE BEI DER SPÄTEREN DEMONTAGE DES BILDSCHIRMS DARAUF ACHTEN, DASS SICH DER HALTERARM BEI DER ABNAHME DES MONITORS OBEN BEFINDET! W A R N U N G ! Achtung: Der Arm kann aufgrund der Gasdruckfeder nach oben schnellen! Durch die Nicht-Beachtung des Hinweises kann es zu Verletzungen führen.
- Seite 12 11. Kabelführung Schließen Sie die Kabel an Ihrem Bildschirm an und führen Sie die Kabel durch die Führungsbügel. ACHTUNG: Auf genügend Kabellockerung achten, damit das Schwenken der Halterung nicht beeinträchtigt wird. Deutsch English...
- Seite 13 12. Fertig Fertig Die Tischhalterung kann um 180° geschwenkt, um +/-15° geneigt oder um 360° gedreht werden. Wartung • Prüfen Sie in regelmäßigen Abständen (mindestens alle drei Monate), ob alle Schrauben an dem Produkt fest angezogen sind. • Bei Fragen kontaktieren Sie Ihren Händler. Deutsch English...
- Seite 14 13. Optionales Zubehör (nicht im Lieferumfang enthalten) Haltegriff Modell Z3711 Optional zu dieser Halterung wird ein Haltegriff unsererseits angeboten, der die Höhenein- stellung erleichtert. Dieses Zubehör können Sie über Ihren Vertriebshändler beziehen / bestellen. Deutsch English...
- Seite 15 This wall mount supports the following distance between holes: 75mm , 100mm Horizontally 75mm , 100mm Vertical / Perpendicularly CAUTION: DO NOT EXCEED RATED LISTED WEIGHT. SERIOUS INJURY OR PROPERTY DAMAGE MAY OCCUR! 8kg x2 TS3711 75x75 (17,6lbs x2) 100x100 English Deutsch...
- Seite 16 NOTE: Read the entire instruction manual before you start installation and assembly. WARNING • Do not begin the installation until you have read and understood all the instructions and warnings contained in this installation sheet. If you have any questions regarding any of the instructions or warnings, please contact your local distributor.
- Seite 17 Component Checklist IMPORTANT: Ensure that you have received all parts according to the component checklist prior to installation. If any parts are missing or faulty, telephone your local distributor for a replacement. adapter bracket assembly (x1) Table clamp (x1) Support Arm (x2) feet pad (x1) VESA Plate (x2) knob (x2)
- Seite 18 1. Attaching to the Desk 1a. Hole Installation tighten Note: min. hole diameter =10mm max. hole diameter =70mm English Deutsch...
- Seite 19 1b. Edge Installation * The adhesive bonding of the rubber pad is normally necessary only if it is a glass-topped table. It serves to protect the glass surface of the tabletop. stick on* tighten Note: min. desktop thickness = 10mm max.
- Seite 20 2. Installing the Support Arms loosen tighten 3. Installing the VESA Plates M-A/M-B Top of the display Screw the VESA Plate onto the display Tighten all screws but do not over tighten. English Deutsch...
- Seite 21 4. Installing the Displays 5. Installing the Plastic Cap English Deutsch...
- Seite 22 6. Height-Adjust tighten loosen Loosen the screw to adjust adapter bracket assembly to a desired position then tighten it. 7. Installing the Articulated Arm Assembly tighten English Deutsch...
- Seite 23 8 . Tension Adjustment Step 1: Locknut removing Remove the lock nut using a screwdriver. English Deutsch...
- Seite 24 9. Tension Adjustment Step 2: Adjusting the clamping screw Big TV Small TV WARNING: Perform the tension-balance adjustment only after the screen assembly! This operation must be carried out only with the Allen key! Please keep the arm level during tension adjustment. Use a proper Allen key to slightly loosen or tighten the adjustment screw according to the display weight.
- Seite 25 10. Tension Adjustment Step 3: Insert Locknut After the tension adjustment, set the lock nut again and tighten it until it stops. DURING THE LATER REMOVING OF THE DISPLAY MAKE SURE THE FRONT ARM IS ON TOP BEFORE TAKING OFF THE DISPLAY! W A R N I N G ! Attention: The arm can shoot up upwards because of the gas pressure spring! If you don't pay attention you can be injured.
-
Seite 26: Cable Management
11. Cable Management Use clips for routing the cables. Note: Leave slack in the cable for arm movement. English Deutsch... - Seite 27 12. Done Done Adjust to the desired position or tilt. Maintenance • Check that the bracket is secure and safe to use at regular intervals(at least every three months). • Please contact your distributor if you have any questions. English Deutsch...
- Seite 28 13. Optional accessory (not included) Handle Type Z3711 Optionally to this bracket, a grab handle is provided which facilitates the height setting. This accessory you can obtain / order from your distributor. English Deutsch...
