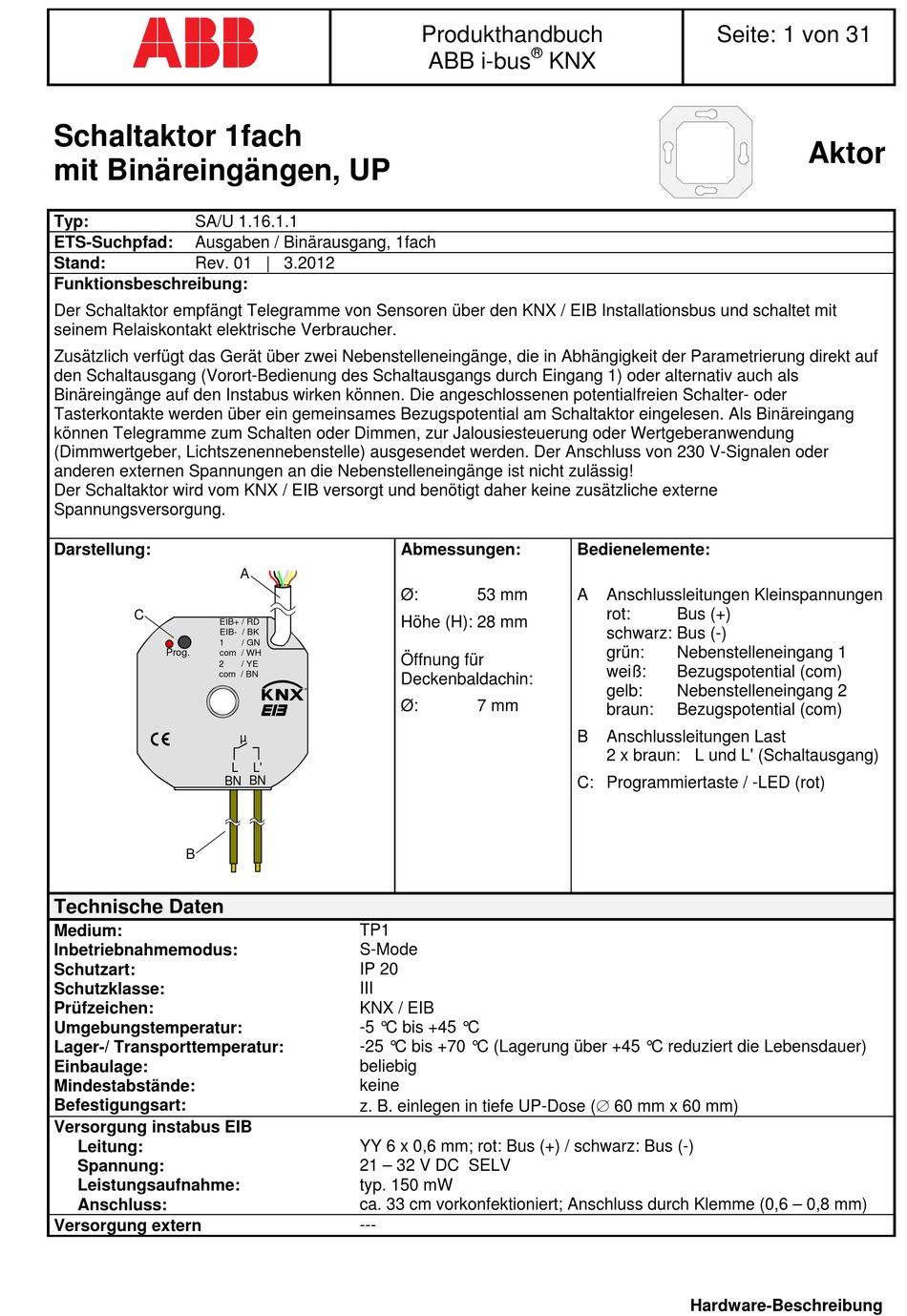

Schaltaktor 1fach
mit Binäreingängen, UP
SA/U 1.16.1.1
Typ:
ETS-Suchpfad:
Ausgaben / Binärausgang, 1fach
Stand:
Rev. 01 | 3.2012
Funktionsbeschreibung:
Der Schaltaktor empfängt Telegramme von Sensoren über den KNX / EIB Installationsbus und schaltet mit
seinem Relaiskontakt elektrische Verbraucher.
Zusätzlich verfügt das Gerät über zwei Nebenstelleneingänge, die in Abhängigkeit der Parametrierung direkt auf
den Schaltausgang (Vorort-Bedienung des Schaltausgangs durch Eingang 1) oder alternativ auch als
Binäreingänge auf den Instabus wirken können. Die angeschlossenen potentialfreien Schalter- oder
Tasterkontakte werden über ein gemeinsames Bezugspotential am Schaltaktor eingelesen. Als Binäreingang
können Telegramme zum Schalten oder Dimmen, zur Jalousiesteuerung oder Wertgeberanwendung
(Dimmwertgeber, Lichtszenennebenstelle) ausgesendet werden. Der Anschluss von 230 V-Signalen oder
anderen externen Spannungen an die Nebenstelleneingänge ist nicht zulässig!
Der Schaltaktor wird vom KNX / EIB versorgt und benötigt daher keine zusätzliche externe
Spannungsversorgung.
Darstellung:
C
EIB+ / RD
EIB- / BK
1
Prog.
com / WH
2
com / BN
BN
B
Technische Daten
Medium:
Inbetriebnahmemodus:
Schutzart:
Schutzklasse:
Prüfzeichen:
Umgebungstemperatur:
Lager-/ Transporttemperatur:
Einbaulage:
Mindestabstände:
Befestigungsart:
Versorgung instabus EIB
Leitung:
Spannung:
Leistungsaufnahme:
Anschluss:
Versorgung extern
Abmessungen:
A
Ø:
Höhe (H): 28 mm
/ GN
Öffnung für
/ YE
Deckenbaldachin:
Ø:
µ
L
L'
BN
TP1
S-Mode
IP 20
III
KNX / EIB
-5 °C bis +45 °C
-25 °C bis +70 °C (Lagerung über +45 °C reduziert die Lebensdauer)
beliebig
keine
z. B. einlegen in tiefe UP-Dose ( 60 mm x 60 mm)
YY 6 x 0,6 mm; rot: Bus (+) / schwarz: Bus (-)
21 – 32 V DC SELV
typ. 150 mW
ca. 33 cm vorkonfektioniert; Anschluss durch Klemme (0,6 – 0,8 mm)
---
Produkthandbuch
®
ABB i-bus
KNX
Bedienelemente:
53 mm
A
7 mm
B
C: Programmiertaste / -LED (rot)
Seite: 1 von 31
Anschlussleitungen Kleinspannungen
rot:
Bus (+)
schwarz: Bus (-)
grün:
Nebenstelleneingang 1
weiß:
Bezugspotential (com)
gelb:
Nebenstelleneingang 2
braun:
Bezugspotential (com)
Anschlussleitungen Last
2 x braun: L und L' (Schaltausgang)
