ABB ATS021 Installations-Und Betriebsanleitungen

Automatisches netzumschaltgerät

Werbung

Dok. Nr. 1SDH000759R0003 - L5785

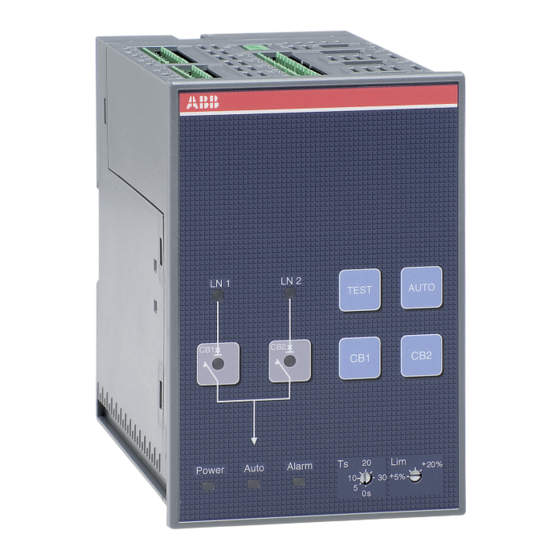

Automatisches Netzumschaltgerät ATS021
Installations- und Betriebsanleitungen

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB ATS021

  • Seite 1 Dok. Nr. 1SDH000759R0003 - L5785 Automatisches Netzumschaltgerät ATS021 Installations- und Betriebsanleitungen...
  • Seite 3: Inhaltsverzeichnis

    Eingangs- und Ausgangssignale ................... 23 Ausgangssignale .........................23 Eingangssignale ..........................24 Technische Daten ......................26 Installation des Geräts ATS021 ..................27 8.1. Automatisches Netzumschaltgerät ATS021 zur Türmontage ............27 8.2. Automatisches Netzumschaltgerät ATS021 zur Montage auf DIN-Hutschiene ......28 Normen ..........................29 Fehlersuche ........................30 1SDH000759R0003...
  • Seite 4: Sicherheitshinweise

    Installations- und Betriebsanleitungen, ATS021 1. Sicherheitshinweise 1. Sicherheitshinweise Vor der Benutzung des Geräts ATS021 die folgenden “Sicherheitshinweise” aufmerksam durchlesen: Wenn man das Gerät benutzt, ohne die Angaben zu befolgen, kann das zu Betriebsstörungen und in einigen Fällen zu Gefahrensituationen führen.
  • Seite 5: Begriffsbestimmungen Und Abkürzungen

    Installations- und Betriebsanleitungen, ATS021 2. Begriffsbestimmungen und Abkürzungen 2. Begriffsbestimmungen und Abkürzungen 2.1. Allgemeines ATS: Automatic transfer switching, wird im allgemeinen automatisches Netzumschaltgerät genannt ATS021: ATS der Serie ATS02x, Version mit Rotary Switch und LEDs. Circuit-breaker; Niederspannungs-Leistungsschalter. CB1: CB auf der Leitung LN1.
  • Seite 6: Einleitung

    ATS021 benötigt keine Sicherheitshilfsversorgung, weil das Gerät direkt von den Leitungsspannungen versorgt wird. ATS021 kann bei Handbetrieb oder Automatikbetrieb benutzt werden. Im ersten Fall kann die Schaltung der Leistungsschalter mit den Drucktasten vorgenommen werden, die sich auf der Frontseite der Einrichtung befinden, während die Umschaltlogik bei Automatikbetrieb direkt von der Einrichtung...
  • Seite 7: Übersicht Zu Den Anwendungen

    L1 L2 Abbildung 3.1: Anschlussplan von ATS021 an die Leitungen LN1-LN2 3.2 Übersicht zu den Anwendungen Die Einrichtung ATS021 kann in den folgenden Anwendungen benutzt werden: • Umschaltung Hauptleitung – Notleitung • Umschaltung Hauptleitung – Notgenerator Mit den Dreh-Wahlschalter Lim in der Stellung SETUP kann man mit der Taste RESET die folgenden Umschaltlogiken einstellen: •...
  • Seite 8: Anwendungen Des Geräts Ats021

    Tabelle 4.1 Beschreibung der Verzögerungszeiten 4.1 Umschaltung Hauptleitung – Notleitung Beschreibung Beide Leitungen sind normalerweise vorhanden. Bei einer Anomalie im Hauptnetz schaltet ATS021 auf die Notleitung um, die als Reserveleitung benutzt wird. Abbildung 4.1: Anwendungsschaltplan – Generator wird nicht benutzt 1SDH000759R0003...
  • Seite 9 Installations- und Betriebsanleitungen, ATS021 4. Anwendungen des Geräts ATS021 Zeitdiagramme Leitung 1 OK CB1 EIN Leitung 2 OK CB2 EIN Abbildung 4.2: Zeitdiagramm Anwendung - Leitung-Leitung (Hauptleitung LN1) 1SDH000759R0003...
  • Seite 10: Umschaltung Hauptleitung - Notgenerator

    4. Anwendungen des Geräts ATS021 4.2 Umschaltung Hauptleitung – Notgenerator Beschreibung Beim Verlust der Hauptleitung startet ATS021 automatisch einen Notgenerator und, sobald die Spannung auf der Generatorseite zur Verfügung steht, beginnt ATS021 das automatische Umschaltverfahren. Abbildung 4.3: Anwendungsschaltplan – Generator wird benutzt...
  • Seite 11: Automatische Umschaltung Ohne Umgekehrtes Verfahren

    Nach einer Anomalie der Hauptleitung schaltet ATS021 auf eine Notleitung um (1). Falls die Hauptleitung ihren Betrieb wieder aufnimmt, wird das umgekehrte Umschaltverfahren nicht eingeleitetet (2). Sollte die Reserveleitung eine Anomalie aufweisen, muss ATS021 den Leistungsschalter der Notleitung (3) ausschalten und auf die etwaige Rückkehr der Notleitung warten, um ihn wieder einzuschalten (4),...
  • Seite 12 Installations- und Betriebsanleitungen, ATS021 4. Anwendungen des Geräts ATS021 Zeitdiagramme Leitung 1 OK CB1 EIN Leitung 2 OK CB2 EIN Abbildung 4.6: Zeitdiagramm keine prioritäre Leitung – Generator wird nicht benutzt Leitung 1 OK CB1 EIN Gen start Leitung 2 OK CB2 EIN Abbildung 4.7: Zeitdiagramm keine prioritäre Leitung –...
  • Seite 13: Benutzung Des Automatischen Netzumschaltgeräts

    Tbs=300s MAN. AUTO 0s 10 Tbs=Ts SETUP Abbildung 5.1: Beschreibung der frontalen Schnittstelle ATS021 Bez. Beschreibung CB1: Taste zum Ausschalten/Einschalten des Leistungsschalters CB1 CB2: Taste zum Ausschalten/Einschalten des Leistungsschalters CB2 RESET: Taste zum Rückstellen der Alarme TEST: Taste zur Wahl der Betriebsart Test...
  • Seite 14: Led-Anzeigen

    Situation entspricht. Falls die Spannung auf beiden Leitungen ausfällt, wird der Alarm-Meldekontakt ausgelöst. LN1 – LN2 Der Status der Leitungen LN1 und LN2 wird mit den roten LEDs LN1 und LN2 gemeldet; siehe Abb. 5.1/5 – 5.1/. Der Status der Leitungen ist in der folgenden Tabelle ausgedrückt. Status der Leitung...
  • Seite 15: Drucktasten Der Tastatur

    5. Benutzung des automatischen Netzumschaltgeräts Installations- und Betriebsanleitungen, ATS021 Der Status des Leistungsschalters CB1 wird von der roten LED CB1 gemeldet, siehe Abb. 5.1/7: Status Leistungsschalter CB1 LED-Anzeige CB1 aus LED CB1 OFF CB1 ein LED CB1 ON Ausschaltung CB1 im Gang...
  • Seite 16: Dreh-Wahlschalter

    Abbildung 5.2: Beschreibung des Dreh-Wahlschalters Lim Handbetrieb ATS021 kann auf Handbetrieb eingestellt werden, indem man den Dreh-Wahlschalter Lim, siehe Abb. 5.1/13 auf der Frontplatte auf MAN stellt. Wird der Dreh-Wahlschalter Lim beispielsweise im Bereich MAN auf die Position 20 gestellt, arbeitet ATS021 bei Handbetrieb und der Spannungsgrenzwert beträgt ±20 %.
  • Seite 17 Zur Wahl der verschiedenen Betriebslogiken: 1. den Dreh-Wahlschalter Lim in die Stellung SETUP bringen, indem 2. man die RESET-Taste drückt, um die Umschaltlogik zu wählen, die ATS021 benutzt. 3. Die Wahl einen bestimmten Betriebslogik wird durch ein unterschiedliches Aufleuchten der LEDs...
  • Seite 18: Wahlschalter Zur Einstellung Der Verzögerungszeiten Ts Und Tbs

    Es stehen zwei verschiedene Abschnitte zur Verfügung: • Abschnitt Tbs=Ts: Dreht man den Dreh-Wahlschalter in eine der möglichen Stellungen, wählt man die Zeit Ts. ATS021 benutzt eine Zeit Tbs, die so groß wie die gewählte Zeit Ts ist. Die Wahlmöglichkeiten sind 0s, 10s, 20s, 30s.
  • Seite 19: Dip-Schalter

    Installations- und Betriebsanleitungen, ATS021 5.5 DIP-Schalter Abbildung 5.4: Untere Schnittstelle ATS021 Die Parameter, die mit den DIP-Schaltern geändert werden können, die such im unteren Teil von ATS021 befinden, sind: Bemessungs-Spannung: einstellbar mit den DIP-Schaltern S23-1...3 Bemessungs-Frequenz: einstellbar mit dem DIP-Schalter S23-4...
  • Seite 20 DIP-Schalter S23-4 zum Einstellen der Bemessungs-Frequenz der überwachten Leitungen S23-4 Positionen Bemessungs-Frequenz fn 50Hz (Default) 60Hz Abbildung 5.6: Beschreibung der Einstellungen der DIP-Schalter S23 - ATS021 DIP-Schalter S24 DIP-Schalter S24-1 zur Einstellung des Neutralleiters S24-1 Positionen Neutralleiter N benutzt (Default)
  • Seite 21: Gebrauch Der Drucktasten Bei Handbetrieb

    Tgoff Tgoff = Ts Tgoff = 5 Minuten Abbildung 5.7: Beschreibung der Einstellungen der DIP-Schalter S24 - ATS021 5.6 Gebrauch der Drucktasten bei Handbetrieb Ausschalten/Einschalten der Leistungsschalter CB1, CB2 Bei Handbetrieb können die Leistungsschalter mit den Tasten CB1 und CB2 betätigt werden. Bei einer Störung werden die Alarme mit den gleichen Modalitäten ausgelöst, wie es bei der automatischen...
  • Seite 22: Betriebsart Test

    Gerät nicht in der Betriebsart TEST stehen bleibt. Vollständiger Tests Mit ATS021 in Handbetrieb die Taste TEST drücken: Alle LEDs blinken gleichzeitig zwei Mal auf und danach blinkt die LED Auto alle 0,5 s auf. Beschreibung der vollständigen TEST-Sequenz 1.
  • Seite 23: Eingangs- Und Ausgangssignale

    Gerät bei Handbetrieb arbeitet, und offen, wenn es bei Automatik arbeitet) DO8 Meldung Logik freigegeben Der Kontakt DO8 liefert die Meldung der Betriebsart des Geräts ATS021 (X25:3 - Kontakt offen, wenn das Gerät mit freigegebener Logik arbeitet, und geschlossen, wenn es mit gesperrter Logik arbeitet).
  • Seite 24: Eingangssignale

    Der Eingang DI3 wird zum Freigeben/Sperren der Umschaltlogik benutzt. Die Funktion kann benutzt werden, um allgemeine Alarme zu integrieren, die von der Anlage kommen, deren Vorhandensein eine Sperrung der automatischen Umschaltlogik von ATS021 bedingt. • DI3 offen: Logik gesperrt • DI3 geschlossen: Logik freigegeben...
  • Seite 25 Eingang Logikfreigabe Ö X31:2 Eingang Status CB1 Ein = CB aus; Aus = CB ein X31:3 Eingang Status CB2 Ein = CB aus; Aus = CB ein X31:4 Erdanschluss Tabelle 6.1: Beschreibung von Funktion und Typ der Steckverbinder ATS021 1SDH000759R0003...
  • Seite 26: Technische Daten

    Technische Daten ATS021 ANMERKUNGEN 1. In einem dreiphasigen System ohne Neutralleiter muss ein externer Spannungswandler benutzt werden. Die Eigenschaften des externen Spannungswandlers nur zum Speisen von ATS021 sind: - Transformator von verketteter Spannung zu Phasenspannung - Isolationswandler - Baugröße 40 VA.
  • Seite 27: Installation Des Geräts Ats021

    8. Installation des Geräts ATS021 Installations- und Betriebsanleitungen, ATS021 8. Installation des Geräts ATS021 Das automatische Netzumschaltgerät ATS021 kann frontal auf der Schaltanlagentür oder auf einer DIN- Hutschiene montiert werden. 8.1. Automatisches Netzumschaltgerät ATS021 zur Türmontage Das automatische Netzumschaltgerät ATS021 kann wie in Abb. 8.1 auf der Schaltanlagentür montiert werden.
  • Seite 28: Automatisches Netzumschaltgerät Ats021 Zur Montage Auf Din-Hutschiene

    Installations- und Betriebsanleitungen, ATS021 8. Installation des Geräts ATS021 8.2. Automatisches Netzumschaltgerät ATS021 zur Montage auf DIN-Hutschiene Das automatische Netzumschaltgerät ATS021 kann wie in Abb. 8.2 auf einer DIN-Hutschiene von 35 mm montiert werden. 35mm EN 50022 Entfernen Abbildung 8.2: Montage von ATS021 auf DIN-Schiene...
  • Seite 29: Normen

    9. Normen Installations- und Betriebsanleitungen, ATS021 9. Normen Das Gerät ATS021 entspricht den folgenden Normen: • Europäische Richtlinie 73/23 “LVD – Niederspannungs-Richtlinie” • EN 50178 Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln • EN-IEC 62103 Ausrüstung von Starkstromanlagen mit elektronischen Betriebsmitteln •...
  • Seite 30: Fehlersuche

    Installations- und Betriebsanleitungen, ATS021 10. Fehlersuche 10. Fehlersuche Die Alarme werden durch das Aufblinken der Alarm-LED auf der Frontplatte des ATS021 angezeigt. Die Liste der möglichen Bedeutungen befindet sich in der folgenden Tabelle: Alarm Störung Abhilfe Alarm Der Leistungsschalter zum Schutz...
  • Seite 31 Installations- und Betriebsanleitungen, ATS021 1SDH000759R0003...
  • Seite 32 Um die Weiterentwicklung der Normen und der Werkstoffe berücksichtigen zu können, sind die Eigenschaften und Abmessungen, die in diesen Installations- und Betriebsanleitungen stehen, erst nach der Bestätigung durch ABB SACE Division als verbindlich zu betrachten. © Copyright 2011 ABB. All rights reserved.
