Istruzioni per il montaggio Impianto di scarico Slip-On Instructions d‘installation Système d‘échappement d‘Akrapovič Slip-On Instrucciones de montaje Sistema de escape Akrapovič Slip-On Instruções de montagem Sistema de Escape Akrapovič Slip-On Navodila za namestitev Izpušni sistem Akrapovič Slip-On Porsche 911 Carrera (Typ 991)
Seite 3
Istruzioni per il montaggio Impianto di scarico Slip-On Instructions d‘installation Système d‘échappement d‘Akrapovič Slip-On Instrucciones de montaje Sistema de escape Akrapovič Slip-On Instruções de montagem Sistema de Escape Akrapovič Slip-On Navodila za namestitev Izpušni sistem Akrapovič Slip-On Porsche 911 Carrera (Typ 991)
Seite 5
Einbauanleitung Akrapovič-Auspuffanlage: Slip-On für Porsche 911 Carrera (Typ 991) Porsche 911 Carrera S (Typ 991) Porsche 911 Carrera 4 (Typ 991) Porsche 911 Carrera 4S (Typ 991) DEUTSCH Version 1.0 04/2016 www.akrapovic.com...
Seite 7
Einbauanleitung Akrapovič-Auspuffanlage: Slip-On für Porsche 911 Carrera (Typ 991) Porsche 911 Carrera S (Typ 991) Porsche 911 Carrera 4 (Typ 991) Porsche 911 Carrera 4S (Typ 991) DEUTSCH Version 1.0 04/2016 www.akrapovic.com...
Seite 8
Auspuffanlage oder dieser Anleitung haben, wenden Sie sich bitte an Ihren Akrapovič-Partner vor Ort. Weitere Informationen über die Akrapovič-Auspuffanlagen finden Sie auf der offiziellen Website von Akrapovič unter: http://www.akrapovic.com ALLGEMEINE INFORMATIONEN Ihre Sicherheit hat für uns oberste Priorität. Bitte fahren Sie Ihr Auto verantwortungsvoll, sicher und halten Sie sich stets an die örtlichen Verkehrsregeln.
Seite 9
Akrapovič unterzieht alle Fälle von Verstößen gegen Urheber- und andere Rechte einer eingehenden Prüfung. Sollten Sie Grund zu der Annahme haben, dass es sich bei Ihrer Auspuffanlage nicht um ein Originalprodukt von Akrapovič handelt, wenden Sie sich bitte an unsere Partner vor Ort oder an Akrapovič unter info@akrapovic.com. 9/24...
Seite 10
Bitte gleichen Sie die erhaltenen Teile mit denen auf unserer Webseite verfügbaren Teileliste ab (Bitte verwenden Sie den QR-Code auf der Vorderseite oder suchen Sie nach „Schematische Übersicht“ auf der jeweiligen Produktseite unter www.akrapovic.com). Stellen Sie sicher, dass Ihnen alle erforderlichen Teile für den Einbau Ihrer neuen Akrapovič-Auspuffanlage zur Verfügung stehen.
Seite 11
Bild 1 – Position der Seriennummer Bild 1 – Position der Seriennummer 11/24...
Seite 12
Teil oder die Anlage nicht aufgrund der Nutzung ausschließlich an Rennfahrzeugen auf geschlossenen Rennstrecken von dieser Regelung ausgenommen ist. Weder Akrapovic d.d. noch ihre Tochtergesellschaften garantieren, dass für eines ihrer Teile oder eine ihrer Anlagen eine solche Durchführungsverordnung erlassen wurde oder dass eines ihrer Teile oder eine ihrer Anlagen der Ausnahmeregelung für Rennfahrzeuge entsprechen.
Seite 13
SYMBOLE Die folgenden Symbole werden in dieser Einbauanleitung verwendet: WERKZEUG UND ANZIEHDREHMOMENT SCHUTZAUSRÜSTUNG ERFORDERLICH VON HAND FESTZIEHEN SCHMIERUNG VORSICHT ODER WARNUNG EINBAUTIPP SCHRAUBENDICHTUNGSMITTEL VERWENDEN Geben Sie 3 bis 4 Tropfen Schraubendichtungsmittel auf das gereinigte und entfettete Gewinde, bevor Sie die Schrauben festziehen. WARNUNG! Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten.
Seite 14

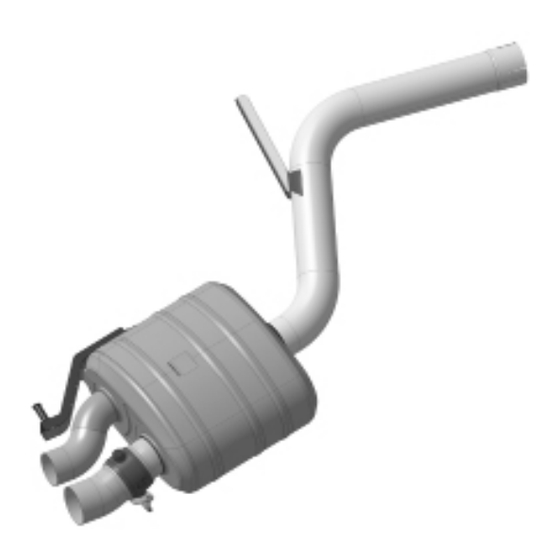

Garantieschein • Montagematerial • Schalldämpfer und Rohre Eine detaillierte Teileliste finden Sie auf der Website von Akrapovič (bitte verwenden Sie den QR-Code auf der Vorderseite oder suchen Sie nach „Schematische Übersicht“ auf der jeweiligen Produktseite unter www.akrapovic.com). 14 / 24...
Seite 15
WICHTIG: Das Fahrzeug sollte sich während des gesamten Ausbaus und der Installation sowie anderen Arbeiten in seiner Aus-Position befindet. AUSBAU DER ORIGINAL-AUSPUFFANLAGE: Der Vorgang des Ausbaus der Original-Auspuffanlage kann je nach der bestehenden Auspuffanlage variieren. Bitte halten Sie sich für den Ausbau der Original-Auspuffanlage an die Anweisungen des Herstellers dieser Anlage.
Seite 16
AUSBAU DER ORIGINAL-AUSPUFFANLAGE: Stellen Sie das Fahrzeug auf eine Hebebühne. VORSICHT: Stellen Sie sicher, dass das Fahrzeug sicher und ordnungsgemäß angehoben wird, um ein Risiko für Schäden am Wagen, Verletzungen oder sogar den Tod zu vermeiden! Vorsichtig lösen Sie die markierten Verkleidungen und lösen an beiden Seiten des Fahrzeugs die Schrauben der Rückleuchten (Abb.1, 2).
Seite 17
Lösen Sie die Klemme und entfernen Sie die Endrohre, lösen Sie die Doppelklemme und schieben Sie sie aus der Verbindung heraus und lösen Sie die drei markierten Muttern (Abb. 11). Wiederholen Sie den Vorgang auf beiden Seiten des Fahrzeugs. WICHTIG: Achten Sie darauf, dass während dieses Vorgangs keine Teile des Fahrzeugs beschädigt werden! Lösen Sie die Schrauben und Muttern auf beiden Seiten des Fahrzeugs und entfernen Sie vorsichtig die Seitenschalldämpfer aus dem Fahrzeug (Abb.
Seite 18
EINBAU DER AKRAPOVIČ-AUSPUFFANLAGE: Nur für Fahrzeuge mit original Sportauspuffsystem: Montieren Sie den Hitzeschutz auf die Gummi-Vakuumröhren mittels den Bandschellen und verbinden Sie die anderen Enden der Gummischläuche, mittels dem Kunststoff Y-Verteiler und den Klemmen, wie gezeigt (Abb. 16). WICHTIG: Ziehen Sie die Bandschellen noch nicht fest! Nur für Fahrzeuge die kein original Sportauspuffsystem haben: Montieren Sie den...
Seite 19
VORSICHT: Achten Sie darauf, dass Sie sich während dieses Vorgangs nicht verletzen oder ein Teil des Fahrzeugs beschädigen! Schieben Sie die Klemmen über die Halterung des Schalldämpfers, richten Sie den Schalldämpfer in Bezug auf das Fahrzeuggestell aus und ziehen Sie die Klemmen mit dem vorgeschriebenen Drehmoment an (Abb.
Seite 20
Art behindert wird! 13. Schließen Sie die Vakuumschläuche an den Vakuum-Aktoren an und ziehen Sie die Bandschellen fest (Abb. 33). WICHTIG: Ziehen Sie die Bandschellen nicht zu fest an! 14. Montieren Sie das Hitzeschild am mittleren Schalldämpfer wieder. Führen Sie die Vakuumschläuche zwischen den beiden Hitzeschilder hindurch, wie gezeigt (Abb.
Seite 22
ENDMONTAGE: WICHTIG: Installieren Sie die abmontierten oder teilweise entfernten Teile (Radkästen, Stoßdämpfer usw.) und überprüfen Sie im Handbuch des Fahrzeugherstellers die Anziehdrehmomente. WICHTIG: Stellen Sie sicher, dass alle Muttern und Schrauben ausreichend festgezogen sind. Falls die Auspuffanlage mit der Karosserie oder anderen Teilen in Berührung kommt, wiederholen Sie die Anpassung der Auspuffanlage oder wenden Sie sich an Ihren autorisierten Händler.
Seite 23
FEHLERBEHEBUNG: Problem Mögliche Ursache Lösung ziehen Sie die Klemme mit dem gelockerte Klemme vorgegebenen Drehmoment fest Abgase treten aus den Verbindungen von Schalldämpfer und Schließen Sie die Verbindung an der Rohrklemmen aus die Verbindung ist nicht richtigen Stelle an und ziehen Sie vollständig verbunden die Klemme mit dem vorgegebenen Drehmoment fest...
Seite 25
Istruzioni per il montaggio Impianto di scarico Akrapovič: Slip-On per i modelli Porsche 911 Carrera (modello 991) Porsche 911 Carrera S (modello 991) Porsche 911 Carrera 4 (modello 991) Porsche 911 Carrera 4S (modello 991) ITALIANO Versione 1.0 04/2016 www.akrapovic.com...
Seite 27
Istruzioni per il montaggio Impianto di scarico Akrapovič: Slip-On per i modelli Porsche 911 Carrera (modello 991) Porsche 911 Carrera S (modello 991) Porsche 911 Carrera 4 (modello 991) Porsche 911 Carrera 4S (modello 991) ITALIANO Versione 1.0 04/2016 www.akrapovic.com...
Seite 28
Congratulazioni per l'acquisto di questo impianto di scarico Akrapovič. È un prodotto Akrapovič d.d., Malo Hudo 8a, 1295, Ivančna Gorica, Slovenia (“Akrapovič”). Si prega di leggere per intero questo manuale di montaggio prima di montare e utilizzare l'impianto di scarico Akrapovič.
Seite 29
Akrapovič prende in seria considerazione tutti i casi di violazione del copyright e degli altri diritti. Se per qualsiasi motivo ritieni che il tuo impianto di scarico non sia un prodotto originale Akrapovič, si prega di contattare i nostri partner locali o direttamente Akrapovič all’indirizzo info@akrapovic.com. 29/44...
Seite 30
(si prega di utilizzare il codice QR riportato in copertina o di cercare la “visualizzazione schematica” nella rispettiva pagina del prodotto su www.akrapovic.com). Accertarsi di avere tutti i componenti necessari per il montaggio del tuo nuovo impianto di scarico Akrapovič.
Seite 31
Figura 1 – Posizione del numero di serie 31/44...
Seite 32
Akrapovič a diversi requisiti di legge (si prega di utilizzare il codice QR riportato in copertina o di cercare la rispettiva pagina del prodotto su www.akrapovic.com). Per le omologazioni EC ed ECE si prega di consultare il certificato allegato al prodotto.
Seite 33
SIMBOLI I seguenti simboli sono utilizzati in queste istruzioni di montaggio: UTENSILI E DISPOSITIVI DI COPPIA DI SERRAGGIO PROTEZIONE RICHIESTI SERRARE A MANO LUBRIFICAZIONE ATTENZIONE O IMPORTANTE SUGGERIMENTO PER L'INSTALLAZIONE UTILIZZO DEL SIGILLANTE PER BULLONI Applicare 3 o 4 piccole gocce di sigillante per bulloni sulle filettature pulite e sgrassate prima di serrare i bulloni.
Seite 34
Silenziatore e tubi L’elenco dettagliato dei componenti è disponibile sul sito web di Akrapovič (si prega di utilizzare il codice QR riportato in copertina o di cercare la “Visualizzazione schematica” nella rispettiva pagina del prodotto su www.akrapovic.com). 34 / 44...
Seite 35
IMPORTANTE: L’auto deve essere spenta durante la procedura di smontaggio e montaggio e anche mentre si svolge qualsiasi altro lavoro sull’impianto di scarico. RIMOZIONE DELL'IMPIANTO DI SCARICO DI SERIE: La procedura di smontaggio dell'impianto di scarico di serie può variare in base all'impianto esistente. Si prega di seguire le istruzioni del produttore dell'impianto di scarico di serie per il suo smontaggio.
Seite 36
RIMOZIONE DELL'IMPIANTO DI SCARICO DI SERIE: Sollevare il veicolo. Utilizzare un sollevatore di automobili. ATTENZIONE: accertarsi che il sollevamento dell’auto sia effettuato in sicurezza e in maniera appropriata per evitare rischi di danni al veicolo, lesioni o anche morte! Allentare con cautela i pannelli di finitura contrassegnati e svitare i bulloni dei fanali posteriori in entrambi i lati del veicolo (Figure 1, 2).
Seite 37
giunto e svitare i tre dadi contrassegnati (Figura 11). Ripetere la procedura in entrambi i lati del veicolo. IMPORTANTE: durante questa procedura prestare attenzione a non danneggiare nessuna parte del veicolo! Svitare i dadi contrassegnati in entrambi i lati del veicolo e, con cautela, rimuovere i silenziatori laterali (Figura 12).
Seite 38
MONTAGGIO DELL'IMPIANTO DI SCARICO AKRAPOVIČ: Solo per veicoli con impianto di scarico sportivo originale: montare la protezione termica ai tubicini flessibili in gomma utilizzando le fasce a nastro; fissare le altre estremità dei tubicini in gomma utilizzando un distributore a Y in plastica e le fasce, come mostrato (Figura 16).
Seite 39
danneggiare parti del veicolo! Infilare le fasce sulla staffa del silenziatore, allineare il silenziatore in base al telaio del veicolo e serrare le fasce alla coppia specificata (Figura 25). IMPORTANTE: accertarsi di posizionare correttamente le fasce sulla staffa originale! Sollevare entrambi i silenziatori laterali e fissarli alle staffe e alle flange; serrare a mano i dadi di serie (Figura 26).
Seite 40
IMPORTANTE: non serrare eccessivamente le fasce a nastro! 14. Rimontare lo scudo termico del silenziatore centrale; indirizzare i tubicini flessibili tra i due scudi termici, come mostrato (Figure 34, 35). IMPORTANTE: accertarsi che solo la parte dei tubicini flessibili con la protezione termica...
Seite 42
MONTAGGIO FINALE: IMPORTANTE: rimontare le parti originali smontate o parzialmente rimosse (passaruota, paraurti, ecc.); consultare il manuale del produttore del veicolo per i dati sui serraggi di coppia. IMPORTANTE: accertarsi che i tutti i dadi e i bulloni siano sufficientemente serrati. Se l'impianto di scarico dovesse toccare la scocca o altre parti, ripetere la regolazione dell'impianto di scarico o contattare il rivenditore autorizzato.
Seite 43
RISOLUZIONE PROBLEMI: Problema Possibile causa Soluzione serrare la fascia alla coppia fascia allentata specificata I gas di scarico escono tra le connessioni del silenziatore con i tubi di collegamento spingere i componenti l'uno verso i componenti non sono l'altro e serrare la fascia alla coppia sufficientemente connessi specificata Controllare il LED verde del Kit di...
Seite 45
Instructions d'installation Système d'échappement d'Akrapovič : Slip-On pour la Porsche 911 Carrera (type 991) Porsche 911 Carrera S (type 991) Porsche 911 Carrera 4 (type 991) Porsche 911 Carrera 4S (type 991) FRANÇAIS Version 1.0 04/2016 www.akrapovic.com...
Seite 47
Instructions d'installation Système d'échappement d'Akrapovič : Slip-On pour la Porsche 911 Carrera (type 991) Porsche 911 Carrera S (type 991) Porsche 911 Carrera 4 (type 991) Porsche 911 Carrera 4S (type 991) FRANÇAIS Version 1.0 04/2016 www.akrapovic.com...
Seite 48
Akrapovič. Pour plus d'informations sur les systèmes d'échappement d'Akrapovič, veuillez consulter le site Web officiel de la compagnie Akrapovič sur : http://www.akrapovic.com INFORMATIONS GÉNÉRALES Votre sécurité est notre priorité. Veuillez conduire votre voiture de façon responsable et prudente, et toujours respecter les règles de circulation locales.
Seite 49
Akrapovič prend très au sérieux tous les cas d'infraction du copyright et des autres droits. Si vous avez des raisons de croire que votre système d'échappement n'est pas un produit d'origine Akrapovič, veuillez contactez nos partenaires locaux ou Akrapovič en envoyant un e-mail à info@ akrapovic.com. 49/64...
Seite 50
(veuillez utiliser le code QR figurant sur la première page ou chercher la « vue schématique » que vous trouverez sur la page correspondante du produit sur www.akrapovic.com). Assurez- vous de disposer de toutes les pièces nécessaires pour l'installation de votre nouveau système d'échappement d'Akrapovič.
Seite 51
Image 1 – Position du numéro de série 51/64...
Seite 52
à toutes les lois applicables. Ni Akrapovic d.d., ni aucune de ses filiales ou vendeurs de pièces ou systèmes ne déclarent que leurs pièces ou systèmes sont conformes à ces lois.
Seite 53
SYMBOLES Les symboles suivants sont utilisés dans ces instructions d'installation : OUTILS ET ÉQUIPEMENTS DE COUPLE DE SERRAGE PROTECTION REQUIS SERRAGE MANUEL LUBRIFICATION MISE EN GARDE OU POINT CONSEIL D'INSTALLATION IMPORTANT UTILISER UN PRODUIT D'ÉTANCHÉITÉ POUR BOULONS Appliquer 3 à 4 petites gouttes de produit d'étanchéité pour boulons sur les filets nettoyés et dégraissés avant de serrer les boulons.
Seite 54
Une liste détaillée des pièces peut être trouvée sur le site web d'Akrapovič (veuillez utiliser le code QR figurant sur la première page ou chercher la « vue schématique » sur la page correspondante du produit sur www.akrapovic.com). 54 / 64...
Seite 55
IMPORTANT : La voiture doit être en position d'arrêt tout au long du processus de démontage et d'installation, ainsi que tout autre travail effectué sur le système d'échappement ! RETRAIT DU SYSTÈME D'ÉCHAPPEMENT DE SÉRIE : La procédure de désinstallation du système d'échappement d'origine peut varier en fonction du système d'échappement existant.
Seite 56
RETRAIT DU SYSTÈME D'ÉCHAPPEMENT DE SÉRIE : Placez le véhicule sur un pont élévateur. ATTENTION : assurez-vous que la voiture est soulevée de façon appropriée et en toute sécurité, afin d'éviter le risque d'endommagement du véhicule, de blessures ou même le danger de mort ! Défaites avec précaution les panneaux de garniture indiqués et dévissez les boulons des feux...
Seite 57
Desserrez le collier et retirez les tuyaux d'échappement arrière, desserrez le double collier et faites-le glisser hors du raccord et dévissez les trois écrous indiqués (Figure 11). Répétez la procédure des deux côtés du véhicule. IMPORTANT : veillez à n'endommager aucune pièce de la moto au cours de cette procédure ! Dévissez les écrous indiqués des deux côtés du véhicule et retirez avec précaution les silencieux latéraux du véhicule (Figure 12).
Seite 58
INSTALLATION DU SYSTÈME D'ÉCHAPPEMENT D'AKRAPOVIČ : Pour les véhicules ayant un système d'échappement de sport d'origine uniquement : montez la protection thermique sur les tuyaux de dépression en caoutchouc à l'aide des colliers à bande ; reliez les autres extrémités des tuyaux en caoutchouc, à l'aide d'un distributeur en forme de Y en plastique et de colliers, tel qu'indiqué...
Seite 59
raccords tuyaux d'entrée du silencieux d'Akrapovič – embases de série ! ATTENTION : assurez-vous de ne pas vous blesser ou de ne pas endommager les pièces du véhicule au cours de cette procédure ! Faites glisser les colliers sur le support du silencieux, alignez le silencieux par rapport au châssis du véhicule et serrez les colliers au couple spécifié...
Seite 60
13. Raccordez les tuyaux de dépression aux actionneurs à vide et serrez les colliers à bande (Figure 33). IMPORTANT : ne serrez pas trop les colliers à bande ! 14. Remontez la protection thermique du silencieux central ; dirigez les tuyaux de dépression entre les deux protections, tel qu'indiqué...
Seite 62
INSTALLATION FINALE : IMPORTANT : réinstallez les pièces de série démontées ou partiellement retirées (passages de roue, pare-chocs, etc.) ; reportez-vous au manuel du fabricant du véhicule pour les couples de serrage. IMPORTANT : assurez-vous que tous les écrous et tous les boulons sont suffisamment serrés.
Seite 63
DÉPANNAGE : Problème Cause possible Solution collier desserré serrer le collier au couple spécifié Fuites du gaz d'échappement du silencieux / raccordements du collier du tuyau le raccord n'est pas mettre le raccord en place et serrer complètement serré le collier au couple spécifié Vérifiez le voyant LED vert sur le kit de commande.
Seite 65
Instrucciones de montaje Sistema de escape Akrapovič: Slip-On para el Porsche 911 Carrera (modelo 991) Porsche 911 Carrera S (modelo 991) Porsche 911 Carrera 4 (modelo 991) Porsche 911 Carrera 4S (modelo 991) ESPAÑOL Versión 1.0 04/2016 www.akrapovic.com...
Seite 67
Instrucciones de montaje Sistema de escape Akrapovič: Slip-On para el Porsche 911 Carrera (modelo 991) Porsche 911 Carrera S (modelo 991) Porsche 911 Carrera 4 (modelo 991) Porsche 911 Carrera 4S (modelo 991) ESPAÑOL Versión 1.0 04/2016 www.akrapovic.com...
Seite 68
Enhorabuena, ha adquirido el sistema de escape Akrapovič. El sistema de escape Akrapovič es un producto de Akrapovič d.d., Malo Hudo 8a, 1295 Ivančna Gorica, Eslovenia («Akrapovič»). Por favor lea este manual de instalación atentamente antes de empezar con la instalación y uso del sistema de escape Akrapovič.
Seite 69
En caso de que tenga algún motivo para sospechar que su sistema de escape no sea un producto original de Akrapovič, por favor póngase en contacto con nuestros distribuidores oficiales locales o con Akrapovič mediante la dirección de correo electrónico info@ akrapovic.com. 69/84...
Seite 70
(por favor use el código QR de la página principal o busque «vista esquemática» en la página del producto correspondiente en www.akrapovic.com). Compruebe que tiene todas las piezas necesarias para el montaje de su nuevo sistema de escape Akrapovič.
Seite 71
Foto 1 – Posición del Número de Serie 71/84...
Seite 72
Ni Akrapovic d. d., ni ninguna de sus empresas subsidiarias o distribuidores de piezas o sistemas se comprometen a que todas las piezas o sistemas cumplan con todas las legislaciones vigentes.
Seite 73
SÍMBOLOS En estas instrucciones de instalación se utilizarán los siguientes símbolos: HERRAMIENTAS Y EQUIPOS DE PAR DE APRIETE PROTECCIÓN REQUERIDOS AJUSTE MANUAL LUBRICACIÓN ATENCIÓN O IMPORTANTE CONSEJO DE INSTALACIÓN UTILICE MATERIAL SELLANTE PARA TORNILLOS Aplique 3 o 4 gotitas de material sellante para tornillos sobre las tuercas limpias y desengrasadas antes de apretar los tornillos.
Seite 74
Silenciadores y tubos Puede encontrar una lista detallada de piezas en la página web de Akrapovič (por favor use el código QR en la página principal o busque «vista frontal» en la página del producto correspondiente en www.akrapovic.com). 74 / 84...
Seite 75
IMPORTANTE: ¡El coche debe estar apagado durante los procesos de desmontaje e instalación, o mientras se lleva a cabo cualquier otra tarea con el sistema de escape! RETIRADA DEL SISTEMA DE ESCAPE ORIGINAL: El proceso para desmontar el sistema de escape original puede variar según el tipo de sistema de escape existente.
Seite 76
RETIRADA DEL SISTEMA DE ESCAPE ORIGINAL: Sitúe el vehículo sobre un elevador hidráulico. ATENCIÓN: ¡Asegúrese de que el vehículo se eleva de forma segura y correcta o podrían producirse daños en el vehículo, daños personales, o incluso riesgo de fallecimiento! Retire con cuidado los paneles de revestimiento indicados y desatornille los tornillos de los faros traseros de ambos lados del vehículo (Fotos 1, 2).
Seite 77
Afloje la abrazadera y retire los tubos de escape, afloje la abrazadera doble y sáquela de la junta y desatornille las tres tuercas indicadas (Foto 11). Repita el proceso en ambos lados del vehículo. IMPORTANTE: ¡Tenga cuidado de no dañar ninguna pieza del vehículo durante este proceso! Desatornille las tuercas indicadas de ambos lados del vehículo y, con cuidado, retire los silenciadores laterales del vehículo (Foto 12).
Seite 78
MONTAJE DEL SISTEMA DE ESCAPE DE AKRAPOVIČ: Únicamente para vehículos con sistema de escape deportivo original: Fije el protector térmico a los tubos de vacío de caucho con cintas abrazaderas; ate los otros extremos de los tubos de caucho mediante un distribuidor de plástico con forma de Y y unas abrazaderas, tal y como se muestra (Foto 16).
Seite 79
ATENCIÓN: ¡Asegúrese de no lesionarse y de no dañar ninguna de las piezas del vehículo durante este proceso! Deslice las abrazaderas sobre el soporte del silenciador, alinee el silenciador tomando como referencia el chasis del vehículo y apriete las abrazaderas con el par de apriete especificado (Foto 25).
Seite 80
13. Conecte los tubos de vacío a los accionadores de vacío y apriete las cintas abrazaderas (Foto 33). IMPORTANTE: ¡No apriete las cintas abrazaderas demasiado! 14. Vuelva a montar el protector térmico del silenciador central; sitúe los tubos de vacío entre los dos protectores de calor, tal y como se muestra (Fotos 34, 35).
Seite 82
INSTALACIÓN FINAL: IMPORTANTE: reinstale las partes originales desmontadas o parcialmente retiradas (guardabarros, parachoques, etc.); consulte el manual del fabricante del vehículo para conocer los pares de apriete. IMPORTANTE: asegúrese de que todas las roscas y tornillos están lo suficientemente apretados.
Seite 83
RESOLUCIÓN DE PROBLEMAS: Problema Posible causa Solución apriete la abrazadera hasta el punto abrazadera suelta indicado El gas de escape sale por el silenciador/ las conexiones de las abrazaderas de los tubos ponga la conexión en su sitio y las conexiones no están apriete la abrazadera hasta el punto totalmente unidas indicado...
Seite 85
Instruções de montagem Sistema de Escape Akrapovič: Slip-On para Porsche 911 Carrera (type 991) Porsche 911 Carrera S (type 991) Porsche 911 Carrera 4 (type 991) Porsche 911 Carrera 4S (type 991) Versão 1.0 04/2016 www.akrapovic.com...
Seite 87
Instruções de montagem Sistema de Escape Akrapovič: Slip-On para Porsche 911 Carrera (type 991) Porsche 911 Carrera S (type 991) Porsche 911 Carrera 4 (type 991) Porsche 911 Carrera 4S (type 991) Versão 1.0 04/2016 www.akrapovic.com...
Seite 88
Akrapovič. Para mais informações acerca dos sistemas de escape Akrapovič, consulte a página oficial da Internet da Akrapovič em: http://www.akrapovic.com INFORMAÇÃO GERAL A sua segurança é a nossa prioridade número um. Conduza o seu automóvel de forma responsável, em segurança, e cumpra sempre as regras de trânsito locais.
Seite 89
A Akrapovič é rígida no que diz respeito a todos os casos de violação de direitos de autor e de outros direitos. Caso tenha motivos para acreditar que o seu sistema de escape não é um produto original da Akrapovič, contacte os nossos representantes locais ou a Akrapovič para info@akrapovic.com. 89/104...
Seite 90
Verifique as peças que recebeu na lista de peças disponível no nosso sítio web (use o código QR na capa ou pesquise «visualização esquemática» na página correspondente do produto em www.akrapovic.com). Certifique-se de que tem todas as peças necessárias para a instalação do seu novo sistema de escape Akrapovič. Se alguma das peças estiver em falta, não proceda à...
Seite 91
Imagem 1 – Posição do número de série 91/104...
Seite 92
Akrapovič em relação a vários requisitos legais na parte relacionada com o produto no nosso sítio Web (use o código QR na capa ou pesquise a página de produto correspondente em www.akrapovic.com). Para aprovações de tipo CE e ECE, consulte o certificado anexo ao seu produto.
Seite 93
SÍMBOLOS São usados os seguintes símbolos nestas instruções de instalação: FERRAMENTAS E TORQUE DE APERTO EQUIPAMENTO DE PROTEÇÃO OBRIGATÓRIOS AJUSTE MANUAL LUBRIFICAÇÃO ATENÇÃO OU IMPORTANTE DICA DE INSTALAÇÃO USAR SELANTE DE PARAFUSOS Aplicar 3 a 4 pequenas gotas de selante de parafusos nos fios limpos e desengordurados, antes de apertar os parafusos.
Seite 94
Ferramentas e equipamento • Chave em T de 5 mm sextavada • Chave em T de 6 mm sextavada • Chave em T de 10 mm • Chave em T de 13 mm • Chave de combinação de 13 mm •...
Seite 95
IMPORTANTE: O automóvel deve estar desligado durante o processo de desmontagem e montagem, bem como durante quaisquer outros trabalhos realizados no sistema de escape! REMOÇÃO DO SISTEMA DE ESCAPE INSTALADO: O processo de desmontagem do sistema de escape original pode variar dependendo do sistema de escape original.
Seite 96
REMOÇÃO DO SISTEMA DE ESCAPE INSTALADO: Colocar o veículo no elevador. ATENÇÃO: certifique-se de que a elevação do carro é realizada de forma segura e correta, caso contrário poderá estar em risco de provocar danos no veículo, sofrer lesões pessoais ou até mesmo a morte! Abra cuidadosamente os painéis de guarnição marcados e desenrosque os parafusos das...
Seite 97
Desaperte a abraçadeira e retire os tubos de escape, desaperte a abraçadeira dupla e deslize-a para fora da junta e desenrosque as três porcas marcadas (Figura 11). Repita o processo em ambos os lados do veículo. IMPORTANTE: tenha cuidado para não danificar qualquer peça do veículo durante este procedimento! Desenrosque as porcas e parafusos marcados em ambos os lados do veículo e retire os silenciadores laterais do veículo (Figura 12).
Seite 98
MONTAGEM DO SISTEMA DE ESCAPE AKRAPOVIČ: Apenas para veículos com sistema de escape desportivo original: monte a proteção térmica nos tubos de borracha de vácuo usando as abraçadeiras em banda; una as outras extremidades dos tubos de borracha usando o distribuidor em Y de plástico e abraçadeiras, conforme mostrado (Figura 16).
Seite 99
ATENÇÃO: certifique-se de que não se magoa nem danifica nenhuma peça do veículo durante este procedimento! Faça deslizar as abraçadeiras no suporte do silenciador, alinhe o silenciador em relação chassis do veículo e aperte as abraçadeiras ao torque especificado (Figura 25). IMPORTANTE: certifique-se de que posiciona corretamente as abraçadeiras sobre o suporte original! Pendure ambos os silenciadores laterais nos suportes e flanges;...
Seite 100
13. Ligue os tubos de vácuo aos atuadores de vácuo e aperte as abraçadeiras em banda (Figura 33). IMPORTANTE: não aperte demasiado as abraçadeiras em banda! 14. Monte novamente a proteção térmica do silenciador central; direcione os tubos de vácuo entre as duas proteções térmicas, conforme mostrado (Figura 34, 35).
Seite 102
INSTALAÇÃO FINAL: IMPORTANTE: monte novamente as peças existentes desmontadas ou parcialmente removidas (arcos da roda, para-choques, etc.); verifique o manual do fabricante do veículo para os torques de aperto. IMPORTANTE: verificar se todos os parafusos estão suficientemente apertados. No caso de o sistema de escape tocar na carroçaria ou outras peças, repetir o ajuste do sistema...
Seite 103
RESOLUÇÃO DE PROBLEMAS: Problema Possível causa Solução aperte os flanges do colector ao abraçadeira solta torque específico Fugas de gás de escape do silenciador/das ligações das braçadeiras de tubulação pressione a ligação no lugar e a ligação não está aperte a abraçadeira ao torque completamente unida especificado Verifique o LED verde no kit de...
Seite 105
Navodila za namestitev Izpušni sistem Akrapovič: Slip-On za modele Porsche 911 Carrera (tip 991) Porsche 911 Carrera S (tip 991) Porsche 911 Carrera 4 (tip 991) Porsche 911 Carrera 4S (tip 991) SLOVENŠČINA Različica 1.0 04/2016 www.akrapovic.com...
Seite 107
Navodila za namestitev Izpušni sistem Akrapovič: Slip-On za modele Porsche 911 Carrera (tip 991) Porsche 911 Carrera S (tip 991) Porsche 911 Carrera 4 (tip 991) Porsche 911 Carrera 4S (tip 991) SLOVENŠČINA Različica 1.0 04/2016 www.akrapovic.com...
Seite 108
Čestitamo vam za nakup izpušnega sistema Akrapovič. Izpušne sisteme Akrapovič proizvaja podjetje Akrapovič d.d., Malo Hudo 8a, 1295 Ivančna Gorica, Slovenija (v nadaljevanju: »Akrapovič«). Pred namestitvijo in uporabo izpušnega sistema Akrapovič pozorno preberite celotna navodila. Izpušni sistem Akrapovič naj namesti usposobljen strokovnjak, ki je temeljito seznanjen z namestitvijo in delovanjem izpušnih sistemov za avtomobile.
Seite 109
Podjetje Akrapovič bo resno obravnavalo vsako kršitev avtorskih ali drugih pravic. Če sumite, da vaš izpušni sistem ni originalni izdelek podjetja Akrapovič, se obrnite na lokalnega partnerja podjetja Akrapovič ali na podjetje Akrapovič na naslovu info@akrapovic.com. 109/124...
Seite 110
Dele, ki ste jih prejeli, primerjajte s seznamom delov na spletni strani podjetja Akrapovič (uporabite kodo QR na sprednji strani ali poiščite shematski prikaz na strani posameznega izdelka na naslovu www.akrapovic.com). Prepričajte se, da ste prejeli vse dele, ki jih potrebujete za namestitev novega izpušnega sistema Akrapovič. Če kateri od delov manjka, prenehajte z odstranitvijo tovarniškega izpušnega sistema/namestitvijo izpušnega sistema...
Seite 111
Slika 1 – Položaj serijske številke Slika 1 – Položaj serijske številke 111/124...
Seite 112
Akrapovič z različnimi pravnimi zahtevami najdete v razdelkih na naši spletni strani, ki se nanašajo na vaš izdelek (uporabite kodo QR na sprednji strani ali pa poiščite stran določenega izdelka na naslovu www.akrapovic.com). Za homologaciji ES in EGS si oglejte certifikat, ki je priložen izdelku. OPOZORILO ZA ZDA Različne zvezne države in zvezni organi ZDA uveljavljajo specifično zakonodajo, ki ureja uporabo...
Seite 113
SIMBOLI V teh navodilih za namestitev so uporabljeni naslednji simboli: POTREBNA ORODJA IN ZATEZNI MOMENT ZAŠČITNA OPREMA ROČNA PRITRDITEV MAZANJE POZOR ALI POMEMBNO NASVET ZA NAMESTITEV UPORABITE SREDSTVO PROTI ODVITJU VIJAKOV Na očiščene in razmaščene navoje vijakov pred privijanjem nanesite od 3 do 4 kapljice sredstva proti odvitju vijakov.
Seite 114
Orodje in oprema • Inbus ključ 5 mm z ročajem T • Inbus ključ 6 mm z ročajem T • Ključ 10 mm z ročajem T • Ključ 13 mm z ročajem T • Kombinirani ključ 13 mm • Dvojni inbus ključ 13 mm •...
Seite 115
POMEMBNO: Med postopkom odstranitve in namestitve delov mora biti avtomobil ugasnjen, ravno tako mora biti ugasnjen tudi v primeru kakršnih koli drugih del na izpušnem sistemu. ODSTRANJEVANJE TOVARNIŠKEGA IZPUŠNEGA SISTEMA: Postopek odstranjevanja originalnega izpušnega sistema se lahko med izpušnimi sistemi razlikuje. Originalni izpušni sistem odstranite skladno z navodili proizvajalca.
Seite 116
ODSTRANJEVANJE TOVARNIŠKEGA IZPUŠNEGA SISTEMA: Vozilo postavite na dvigalo za vozila. POZOR: poskrbite za varno in ustrezno dviganje vozila ter preprečite tveganje poškodb vozila, telesnih poškodb ali celo smrti. Previdno odstranite označene okrasne plošče in odvijte vijake zadnjih luči na obeh straneh vozila (Slika 1, 2).
Seite 117
odvijte vse tri označene matice (Slika 11). Postopek ponovite na obeh straneh vozila. POMEMBNO: pazite, da med tem postopkom ne boste poškodovali katerega koli dela vozila. Odvijte označeni matici na obeh straneh vozila in previdno odstranite stranska dušilca z vozila (Slika 12).
Seite 118
NAMESTITEV IZPUŠNEGA SISTEMA AKRAPOVIČ: Samo za vozila z originalnim športnim izpušnim sistemom: namestite toplotno zaščito na gumijaste vakuumske cevi s trakastima objemkama. Povežite drugi konec gumijastih cevi ter pri tem uporabite plastični Y-razdelilnik in objemki, kot je prikazano (Slika 16).
Seite 119
Potisnite objemki čez nosilec dušilca, poravnajte dušilec s šasijo vozila in privijte objemki s predpisanim zateznim momentom (Slika 25). POMEMBNO: pazite, da boste objemki pravilno namestili čez originalni nosilec. Obesite oba stranska dušilca na nosilce in prirobnice ter z roko privijte tovarniške matice (Slika 26).
Seite 120
POMEMBNO: prepričajte se, da na notranjo stran toplotne zaščite dušilca sega samo toplotno izolirani del vakuumske cevi. POMEMBNO: prepričajte se, da vakuumske cevi niso upognjene ali na kakršen koli način ovirane. 15. Znova namestite vse odstranjene tovarniške dele (toplotne zaščite, odbijač, zadnje luči) v obratnem vrstnem redu, kot ste jih odstranili.
Seite 122
KONČNA NAMESTITEV: POMEMBNO: znova namestite odstranjene ali delno odstranjene tovarniške dele (blatnike, odbijač itd.). Zatezni momenti so navedeni v priročniku, ki ga je izdal proizvajalec vozila. POMEMBNO: zagotovite, da so vse matice in vijaki ustrezno priviti. Če se izpušni sistem dotika okrova motorja ali katerega drugega dela, znova prilagodite izpušni sistem oz.
Seite 123
ODPRAVLJANJE TEŽAV: Težava Možen vzrok Ukrep Objemko privijte skladno z Premalo privita objemka. navedenim zateznim momentom. Izpušni plin uhaja iz spojev, zatesnjenih z objemkami. Spoj potisnite do konca skupaj, Spoj ni pravilno sestavljen. objemko pa privijte skladno z navedenim zateznim momentom. Preverite zeleno lučko LED na kontrolnem kompletu.
