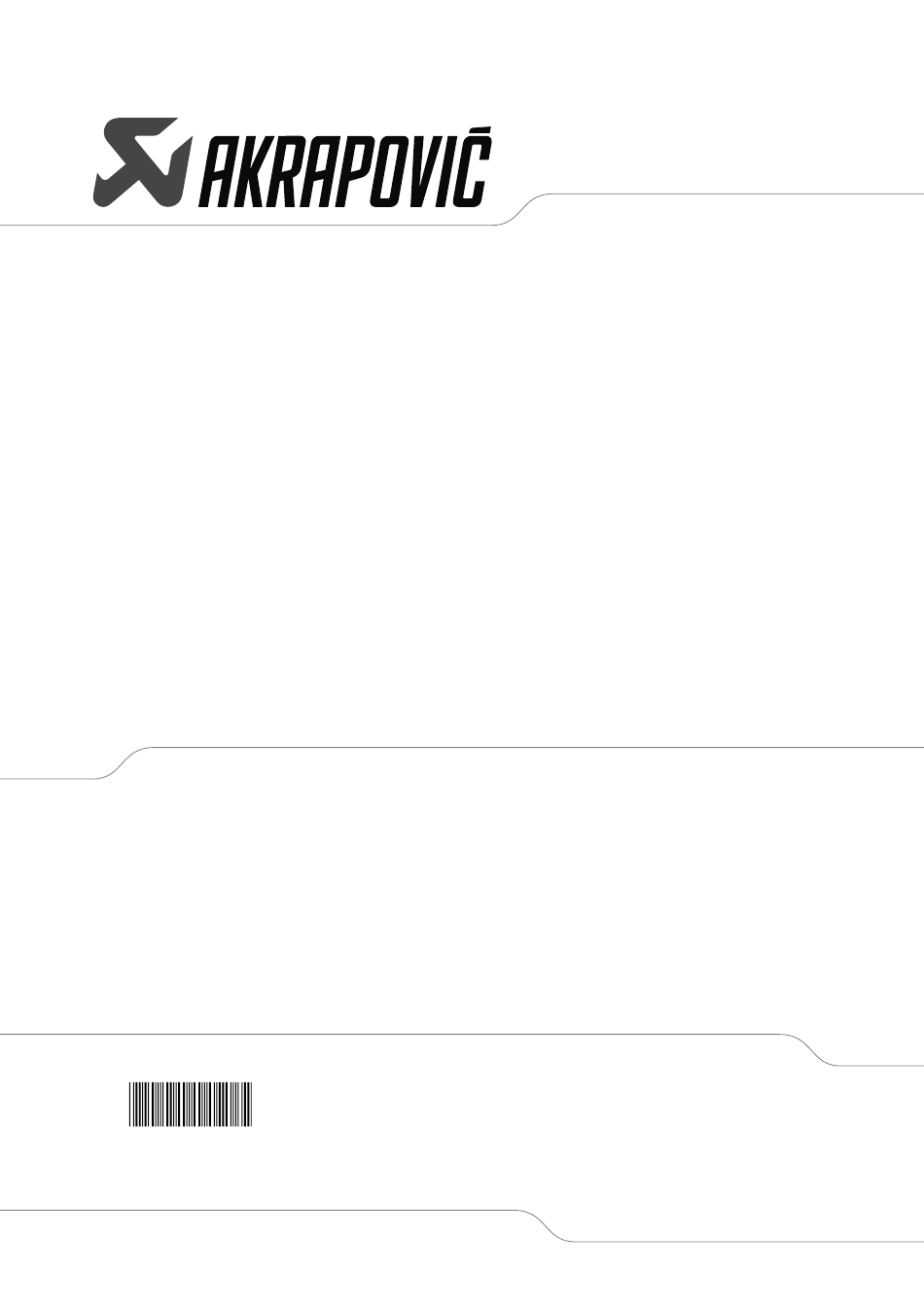

Einbauanleitung
DE

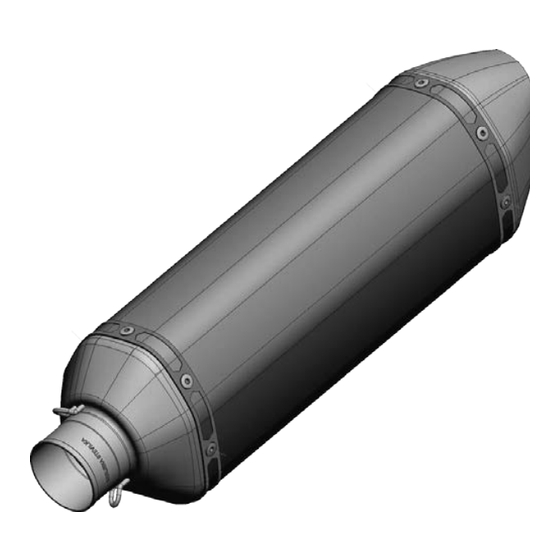

Akrapovič-Auspuffanlage Slip-On Line
Istruzioni per il montaggio
IT
Impianto di scarico Akrapovič Slip-On Line
Instructions d'installation
FR
Système d'échappement d'Akrapovič Slip-On Line
Instrucciones de montaje
ES
Sistema de escape Akrapovič Slip-On Line
Instruções de montagem
PT
Sistema de Escape Akrapovič Slip-On Line
Navodila za namestitev
SI
Izpušni sistem Akrapovič Slip-On Line
505.05.979.000
555.05.979.000
*506623*
Version 2.0
08/2018
www.akrapovic.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Akrapovic Slip-On Line

Inhaltszusammenfassung für Akrapovic Slip-On Line

  • Seite 1 Einbauanleitung Akrapovič-Auspuffanlage Slip-On Line Istruzioni per il montaggio Impianto di scarico Akrapovič Slip-On Line Instructions d‘installation Système d‘échappement d‘Akrapovič Slip-On Line Instrucciones de montaje Sistema de escape Akrapovič Slip-On Line Instruções de montagem Sistema de Escape Akrapovič Slip-On Line Navodila za namestitev Izpušni sistem Akrapovič...
  • Seite 2 www.akrapovic.com...
  • Seite 3 Einbauanleitung Akrapovič-Auspuffanlage Slip-On Line 505.05.979.000 555.05.979.000 NUR FÜR DEN GEBRAUCH AUF GESCHLOSSENEN RENNSTRECKEN. NICHT FÜR DEN STRASSENGEBRAUCH VORGESEHEN. Version 2.0 08/2018 www.akrapovic.com...

  • Seite 4: Allgemeine Informationen

    Akrapovič unterzieht alle Fälle von Verstößen gegen Urheber- und andere Rechte einer eingehenden Prüfung. Sollten Sie Grund zu der Annahme haben, dass es sich bei Ihrer Auspuffanlage nicht um ein Originalprodukt von Akrapovič handelt, wenden Sie sich bitte an unsere Partner vor Ort oder an Akrapovič unter info@akrapovic. com.
  • Seite 5 SICHERHEITS- UND KONFORMITÄTSWARNUNG, BITTE SORGFÄLTIG LESEN BITTE ACHTEN SIE DARAUF, DASS VOR DEM ENTFERNEN DER ORIGINAL-AUSPUFFANLAGE UND DEM BEGINN DES EINBAUS IHRER NEUEN AKRAPOVIČ-AUSPUFFANLAGE ALLE UNTEN AUFGEFÜHRTEN TEILE ÜBERPRÜFT WURDEN: • DIESE ANLEITUNG IST SPEZIELL FÜR DAS AUF DER TITELSEITE ANGEGEBENE MOTORRAD VORGESEHEN, FÜR DAS SIE KONZIPIERT WURDE.

  • Seite 6: Warnungen Zu Lärm Und Emissionen

    Gesetze in Ihrer Region, bevor Sie ein Nachrüstteil oder eine Nachrüstanlage in Ihr Fahrzeug einbauen, um sicherzustellen, dass alle anwendbaren Gesetze eingehalten werden. Weder Akrapovic d.d. noch ihre Tochtergesellschaften garantieren, dass eines ihrer Teile oder eine ihrer Anlagen diesen Gesetzen entspricht.

  • Seite 7: Teileliste

    Werkzeug und Ausrüstung • 27er Quergriff-Torxschlüssel TEILELISTE Folgende Teile sollten sich im Karton befinden: • Einbauanleitung • ggf. Homologations-Zertifikat/Konformitätsdokumente • Montagematerial • Schalldämpfer und/oder Rohre • Die in der schematischen Ansicht dargestellten Teile AUSBAU DER ORIGINAL-AUSPUFFANLAGE: Der Vorgang des Ausbaus der Original-Auspuffanlage kann je nach der bestehenden Auspuffanlage variieren. Bitte halten Sie sich für den Ausbau der Original-Auspuffanlage an die Anweisungen des Herstellers dieser Anlage.
  • Seite 8 AUSBAU DER ORIGINAL-AUSPUFFANLAGE: Stellen Sie das Motorrad auf einen Ständer, wir empfehlen einen Zentralständer. Achten Sie darauf, dass die Fläche fest und eben ist. Lösen Sie die Schrauben der Schalldämpfer-Halterung und entfernen Sie vorsichtig den Schalldämpfer vom Motorrad (F 01).
  • Seite 9 EINBAU DER AKRAPOVIČ-AUSPUFFANLAGE: Setzen Sie die Aluminiumhülsen aus dem Akrapovič-Einbausatz in die Gummihalterungen des Schalldämp- fers ein. Verwenden Sie wie gezeigt die linke Hülse für Husqvarna oder die rechte Hülse für KTM auf der linken Seite beider Halterungen (F 02, 03) Schieben Sie die Gummidichtung auf den Schalldämpfer, bringen Sie den Schalldämpfer in die richtige Position und schieben Sie ihn auf die Auslassseite des Verbindungsrohrs.

  • Seite 10: Endmontage Und Wartung

    ENDMONTAGE UND WARTUNG: Entfernen Sie nach dem abgeschlossenen Einbau Fettflecken von allen Oberflächen der Auspuffanlage. Die Reinigung verhindert ein Einbrennen der Flecken in die Oberfläche. Verwenden Sie keine aggressiven chemischen Reinigungsmittel, da diese die Oberfläche oder den Aufkleber beschädigen können.
  • Seite 11 FEHLERBEHEBUNG: Problem Mögliche Ursache Lösung Abgase treten aus der die Gummidichtung ist Verbindung von Schalldämpfer Gummidichtung erneuern beschädigt und Rohr aus 11 / 62...
