Akrapovic Slip-On Line Einbauanleitung
  1. Anleitungen
  2. Marken
  3. Akrapovic Anleitungen
  4. Motorradzubehör
  5. Slip-On
  6. Einbauanleitung

Akrapovic Slip-On Line Einbauanleitung

Auspuffanlage
Vorschau ausblenden Andere Handbücher für Slip-On Line:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

Diese Anleitung herunterladen
Einbauanleitung
DE

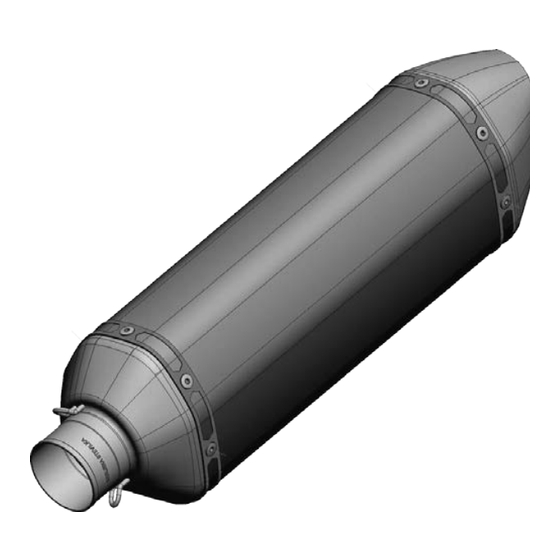

Akrapovič-Auspuffanlage Slip-On Line
Istruzioni per il montaggio
IT
Impianto di scarico Akrapovič Slip-On Line
Instructions d'installation
FR
Système d'échappement d'Akrapovič Slip-On Line
Instrucciones de montaje
ES
Sistema de escape Akrapovič Slip-On Line
Instruções de montagem
PT
Sistema de Escape Akrapovič Slip-On Line
Navodila za namestitev
SI
Izpušni sistem Akrapovič Slip-On Line
636.05.979.000
*507273*
Version 1.0
11/2019
www.akrapovic.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Akrapovic Slip-On Line

Inhaltszusammenfassung für Akrapovic Slip-On Line

  • Seite 1 Einbauanleitung Akrapovič-Auspuffanlage Slip-On Line Istruzioni per il montaggio Impianto di scarico Akrapovič Slip-On Line Instructions d‘installation Système d‘échappement d‘Akrapovič Slip-On Line Instrucciones de montaje Sistema de escape Akrapovič Slip-On Line Instruções de montagem Sistema de Escape Akrapovič Slip-On Line Navodila za namestitev Izpušni sistem Akrapovič...
  • Seite 2 www.akrapovic.com...
  • Seite 3 Einbauanleitung Akrapovič-Auspuffanlage Slip-On Line für 636.05.979.000 Version 1.0 www.akrapovic.com...

  • Seite 4: Allgemeine Informationen

    Akrapovič unterzieht alle Fälle von Verstößen gegen Urheber- und andere Rechte einer eingehenden Prüfung. Sollten Sie Grund zu der Annahme haben, dass es sich bei Ihrer Auspuffanlage nicht um ein Originalprodukt von Akrapovič handelt, wenden Sie sich bitte an unsere Partner vor Ort oder an Akrapovič unter info@akrapovic. com.
  • Seite 5 TEILELISTE AB (BITTE VERWENDEN SIE DEN QR-CODE AUF DER VORDERSEITE ODER SUCHEN SIE NACH „SCHEMATISCHE ÜBERSICHT“ AUF DER JEWEILIGEN PRODUKTSEITE UNTER WWW. AKRAPOVIC.COM). STELLEN SIE SICHER, DASS IHNEN ALLE ERFORDERLICHEN TEILE FÜR DEN EINBAU IHRER NEUEN AKRAPOVIČ-AUSPUFFANLAGE ZUR VERFÜGUNG STEHEN. SOLLTE EIN TEIL FEHLEN, BAUEN SIE IHRE ORIGINAL-AUSPUFFANLAGE BITTE NICHT AB/BAUEN SIE DIE AKRAPOVIČ-AUSPUFFANLAGE NICHT EIN UND WENDEN SIE SICH AN DEN HÄNDLER, BEI DEM SIE...

  • Seite 6: Warnungen Zu Lärm Und Emissionen

    Sie einige grundlegende Hinweise zur Konformität Ihrer Akrapovič-Auspuffanlage mit verschiedenen gesetzlichen Anforderungen im produktbezogenen Teil unserer Website (bitte verwenden Sie den QR-Code auf der Vorderseite oder suchen Sie auf www.akrapovic.com nach der jeweiligen Produktseite). Die EG- und ECE-Betriebserlaubnis finden Sie auf dem Zertifikat, das Ihrem Produkt beiliegt.

  • Seite 7: Teileliste

    40er Quergriff-Torxschlüssel • 45er Quergriff-Torxschlüssel • 13 mm Ringmaulschlüssel Complete/Partial exhaust system / Slip-ON line oz.Evolution line oz. Racing line / EC Type approval TEILELISTE ZNAMKA MODEL 1 ZNAMKA MODEL 2 Folgende Teile sollten sich im Karton befinden: ZNAMKA MODEL 3 •...
  • Seite 8 AUSBAU DER ORIGINAL-AUSPUFFANLAGE: Stellen Sie das Motorrad auf einen Ständer, wir empfehlen einen Zentralständer. Achten Sie darauf, dass die Fläche fest und eben ist. Lösen Sie die markierte Schraube und die markierte Klemme der Schalldämpfer-Halterung und entfernen Sie vorsichtig den Schalldämpfer vom Motorrad (F 01).
  • Seite 9 EINBAU DER AKRAPOVIČ-AUSPUFFANLAGE: Bringen Sie den Schalldämpfer in die richtige Position und ziehen Sie ihn mit einer Schraube, einer Mutter und einer Unterlegscheibe aus dem Akrapovič-Einbausatz und der vorhandenen Klemme am Motorrad und an der Auslassseite des vorhandenen Vorschalldämpfers fest. Richten Sie den Schalldämpfer im Verhältnis zum Motorrad aus und ziehen Sie die Schrauben und die Klemme der Schalldämpfer-Halterung mit dem angegebenen Drehmoment fest (F 02, 03, 04).

  • Seite 10: Endmontage Und Wartung

    ENDMONTAGE UND WARTUNG: Entfernen Sie nach dem abgeschlossenen Einbau Fettflecken von allen Oberflächen der Auspuffanlage. Die Reinigung verhindert ein Einbrennen der Flecken in die Oberfläche. Verwenden Sie keine aggressiven chemischen Reinigungsmittel, da diese die Oberfläche oder den Aufkleber beschädigen können.
  • Seite 11 FEHLERBEHEBUNG: Problem Mögliche Ursache Lösung Abgase treten aus der die Gummidichtung ist Verbindung von Schalldämpfer Gummidichtung erneuern beschädigt und Rohr aus 11 / 62...
  • Seite 12 www.akrapovic.com...

  • Seite 13: Istruzioni Per Il Montaggio

    Istruzioni per il montaggio Impianto di scarico Akrapovič Slip-On Line 636.05.979.000 Revisione 1.0 www.akrapovic.com...

  • Seite 14: Informazioni Generali

    Akrapovič prende in seria considerazione tutti i casi di violazione del copyright e degli altri diritti. Se per qualsiasi motivo ritieni che il tuo impianto di scarico non sia un prodotto originale Akrapovič ti preghiamo di contattare i nostri partner locali o direttamente Akrapovič all’indirizzo info@akrapovic.com. 14 / 62...
  • Seite 15 SUL NOSTRO SITO WEB (SI PREGA DI UTILIZZARE IL CODICE QR RIPORTATO IN COPERTINA O DI CERCARE LA “VISUALIZZAZIONE SCHEMATICA” NELLA RISPETTIVA PAGINA DEL PRODOTTO SU WWW.AKRAPOVIC.COM). ACCERTATI DI AVERE TUTTI I COMPONENTI NECESSARI PER IL MONTAGGIO DEL TUO NUOVO IMPIANTO DI SCARICO AKRAPOVIČ. SE DOVESSE MANCARE UNO QUALSIASI DEI COMPONENTI SI PREGA DI NON PROCEDERE CON LO SMONTAGGIO DELL’IMPIANTO DI SCARICO DI SERIE/MONTAGGIO DELL’IMPIANTO DI SCARICO AKRAPOVIČ...

  • Seite 16: Lubrificazione

    Akrapovič a diversi requisiti di legge (si prega di utilizzare il codice QR riportato in copertina o di cercare la rispettiva pagina del prodotto su www.akrapovic.com). Per le omologazioni EC ed ECE si prega di consultare il certificato allegato al prodotto.

  • Seite 17: Elenco Dei Componenti

    • Chiave TORX a T da 45 • Chiave universale da 13 mm Complete/Partial exhaust system / Slip-ON line oz.Evolution line oz. Racing line / EC Type approval ELENCO DEI COMPONENTI ZNAMKA MODEL 1 ZNAMKA MODEL 2 Nella scatola devono trovarsi i seguenti componenti: ZNAMKA MODEL 3 •...
  • Seite 18 RIMOZIONE DELL'IMPIANTO DI SCARICO DI SERIE: Posizionare la moto su un cavalletto; consigliamo di utilizzare un cavalletto centrale da corsa. Accertarsi che la superficie sia solida e in piano. Svitare il bullone contrassegnato della staffa del silenziatore e la fascia contrassegnata e, con cautela, rimuovere il silenziatore (F 01).
  • Seite 19 MONTAGGIO DELL'IMPIANTO DI SCARICO AKRAPOVIČ: Posizionare correttamente il silenziatore e serrarlo a mano alla moto e al lato esterno del pre-silenziatore di serie, utilizzando il bullone, il dado e la rondella del kit di montaggio di Akrapovič e la fascia di serie. Allineare il silenziatore in base alla moto e serrare il bullone della staffa del silenziatore e la fascia alle coppie specificate (F 02, 03, 04).
  • Seite 20 INSTALLAZIONE FINALE E MANUTENZIONE: A montaggio terminato eliminare le macchie di grasso da tutte le superfici dell'impianto di scarico. Questo evita che le macchie brucino sulla superficie. Non utilizzare detergenti chimici aggressivi che potrebbero danneggiare la superficie o l'adesivo.

  • Seite 21: Risoluzione Problemi

    RISOLUZIONE PROBLEMI: Problema Possibile causa Soluzione I gas di scarico fuoriescono dalla la guarnizione in gomma è sostituire la guarnizione in connessione tra il silenziatore e danneggiata gomma il tubo di collegamento 21 / 62...
  • Seite 22 www.akrapovic.com...
  • Seite 23 Instructions d'installation Système d'échappement d'Akrapovič Slip-On Line 641.05.979.100 Révision 1.0 11/2018 www.akrapovic.com...

  • Seite 24: Informations Générales

    Akrapovič prend très au sérieux tous les cas d'infraction du copyright et des autres droits. Si vous avez des raisons à croire que votre système d'échappement n'est pas un produit d'origine Akrapovič, veuillez contactez nos partenaires locaux ou Akrapovič en envoyant un e-mail à info@akrapovic.com. 24 / 62...
  • Seite 25 SUR NOTRE SITE (VEUILLEZ UTILISER LE CODE QR FIGURANT SUR LA PREMIÈRE PAGE OU CHERCHER LA « VUE SCHÉMATIQUE » QUE VOUS TROUVEREZ SUR LA PAGE CORRESPONDANTE DU PRODUIT SUR WWW.AKRAPOVIC.COM). ASSUREZ-VOUS DE DISPOSER DE TOUTES LES PIÈCES NÉCESSAIRES POUR L'INSTALLATION DE VOTRE NOUVEAU SYSTÈME D'ÉCHAPPEMENT D'AKRAPOVIČ.

  • Seite 26: Remarque Générale

    Ni Akrapovic d.d., ni aucune de ses filiales ne déclarent que leurs pièces ou systèmes aient reçu un tel ordre exécutif, ou que leurs pièces ou systèmes sont conformes à...

  • Seite 27: Liste De Pièces

    • Clé Torx 45 avec une poignée en T • Clé mixte de 13 mm Complete/Partial exhaust system / Slip-ON line oz.Evolution line oz. Racing line / EC Type approval LISTE DE PIÈCES ZNAMKA MODEL 1 ZNAMKA MODEL 2 Les pièces suivantes doivent se trouver dans la boîte : ZNAMKA MODEL 3 •...
  • Seite 28 RETRAIT DU SYSTÈME D'ÉCHAPPEMENT DE SÉRIE : Placez la moto sur une béquille, nous vous recommandons d’utiliser une béquille de course centrale. Assurez-vous que la surface est solide et plane. Dévissez le boulon du support du silencieux indiqué et le collier indiqué, puis retirez avec précaution le silencieux de la moto (F 01).
  • Seite 29 INSTALLATION DU SYSTÈME D'ÉCHAPPEMENT D'AKRAPOVIČ : Positionnez le silencieux correctement et serrez-le manuellement sur la moto sur le côté de sortie du pré-silencieux de série, à l'aide du boulon, de l'écrou et de la rondelle du kit d'installation d'Akrapovič et du collier de série. Alignez le silencieux par rapport à...
  • Seite 30 INSTALLATION FINALE ET ENTRETIEN : Nettoyez les taches de graisse de toutes les surfaces du système d'échappement, lorsque l'installation est terminée. En nettoyant les taches, vous éviterez qu’elles brûlent sur la surface. N'utilisez pas de nettoyants chimiques agressifs, car ils peuvent endommager la surface ou l'étiquette.
  • Seite 31 DÉPANNAGE : Problème Cause possible Solution Fuites du gaz d'échappement le joint en caoutchouc est hors des raccords silencieux/ Replacez le joint en caoutchouc endommagé tuyau 31 / 62...
  • Seite 32 www.akrapovic.com...
  • Seite 33 Instrucciones de montaje Sistema de escape Akrapovič Slip-On Line 636.05.979.000 Revisión 1.0 www.akrapovic.com...

  • Seite 34: Información General

    En caso de que tenga algún motivo para sospechar que su sistema de escape no sea un producto original de Akrapovič, por favor póngase en contacto con nuestros distribuidores oficiales locales o con Akrapovič mediante la dirección de correo electrónico info@akrapovic.com. 34 / 62...
  • Seite 35 PIEZAS DISPONIBLE EN NUESTRA PÁGINA WEB (POR FAVOR UTILICE EL CÓDIGO QR DE LA PÁGINA PRINCIPAL O BUSQUE «VISTA FRONTAL» EN LA PÁGINA DEL PRODUCTO CORRESPONDIENTE EN WWW.AKRAPOVIC.COM). COMPRUEBE QUE TENGA TODAS LAS PIEZAS NECESARIAS PARA EL MONTAJE DE SU NUEVO SISTEMA DE ESCAPE AKRAPOVIČ. EN CASO DE QUE LE FALTE ALGUNA DE LAS PIEZAS, POR FAVOR NO EMPIECE A DESMONTAR SU SISTEMA DE ESCAPE ORIGINAL / MONTAR EL SISTEMA DE ESCAPE DE AKRAPOVIČ, CONTACTE CON EL DISTRIBUIDOR QUE LE HA...
  • Seite 36 Akrapovič respecto de varios requisitos legales en la parte de productos de nuestra página web (por favor utilice el código QR de la página principal o consulte la página del producto correspondiente en www. akrapovic.com). Para las homologaciones de tipo CE y CEE por favor consulte el certificado que acompaña a su producto.

  • Seite 37: Lista De Piezas

    • Llave Torx de 45 con mango en T • Llave combinada de 13 mm Complete/Partial exhaust system / Slip-ON line oz.Evolution line oz. Racing line / EC Type approval LISTA DE PIEZAS ZNAMKA MODEL 1 ZNAMKA MODEL 2 En su caja debería encontrar las siguientes piezas: ZNAMKA MODEL 3 •...
  • Seite 38 RETIRADA DEL SISTEMA DE ESCAPE DE SERIE: Coloque la moto sobre un caballete, recomendamos el uso de un caballete de carreras central. Asegúrese de que la superficie es plana y sólida. Desenrosque el tornillo del soporte del silenciador indicado, la abrazadera indicado, y retire con cuidado el silenciador de la moto (F 01).
  • Seite 39 INSTALACIÓN DEL SISTEMA DE ESCAPE DE AKRAPOVIČ: Coloque el silenciador correctamente y apriételo a mano sobre la moto y en el lado de la salida del presilenciador original con un tornillo, una tuerca y una arandela del kit de instalación Akrapovič y la abrazadera original. Alinee el silenciador tomando la moto como referencia y apriete el tornillo del soporte del silenciador y la abrazadera según los pares de apriete indicados (F 02, 03, 04).
  • Seite 40 INSTALACIÓN FINAL Y MANTENIMIENTO: Limpie las manchas de grasa de las superficies del sistema de escape al terminar con la instalación. La limpieza impedirá que las manchas de grasa puedan inflamarse en la superficie. No utilice agentes químicos agresivos durante la limpieza, ya que podrían provocar daños en ella o en los adhesivos.

  • Seite 41: Resolución De Problemas

    RESOLUCIÓN DE PROBLEMAS: Problema Posible causa Solución Hay una fuga de gas de escape la junta de goma está dañada sustituir la junta de goma en la conexión silenciador/tubo 41 / 62...
  • Seite 42 www.akrapovic.com...

  • Seite 43: Instruções De Montagem

    Instruções de montagem Sistema de escape Akrapovič Slip-On Line 636.05.979.000 Revisão 1.0 www.akrapovic.com...

  • Seite 44: Informação Geral

    Akrapovič é rígida no que diz respeito a todos os casos de violação de direitos de autor e de outros direitos. Caso tenha motivos para acreditar que o seu sistema de escape não é um produto original da Akrapovič, contacte os nossos representantes locais ou a Akrapovič para info@akrapovic.com. 44 / 62...
  • Seite 45 VERIFIQUE AS PEÇAS QUE RECEBEU NA LISTA DE PEÇAS DISPONÍVEL NO NOSSO SÍTIO WEB (USE O CÓDIGO QR NA CAPA OU PESQUISE A «VISUALIZAÇÃO ESQUEMÁTICA» NA PÁGINA CORRESPONDENTE DO PRODUTO EM WWW.AKRAPOVIC.COM). CERTIFIQUE-SE DE QUE TEM TODAS AS PEÇAS NECESSÁRIAS PARA A INSTALAÇÃO DO SEU NOVO SISTEMA DE ESCAPE AKRAPOVIČ.
  • Seite 46 Web (use o código QR na capa ou pesquise a página de produto correspondente em www.akrapovic.com). Para aprovações de tipo CE e ECE, consulte o certificado anexo ao seu produto.

  • Seite 47: Lista De Peças

    • Chave em T Torx 45 • Chave de combinação de 13 mm Complete/Partial exhaust system / Slip-ON line oz.Evolution line oz. Racing line / EC Type approval LISTA DE PEÇAS ZNAMKA MODEL 1 ZNAMKA MODEL 2 As seguintes peças deverão estar na caixa: ZNAMKA MODEL 3 •...
  • Seite 48 REMOÇÃO DO SISTEMA DE ESCAPE INSTALADO: Coloque o motociclo num descanso, recomendamos um descanso de competição central. Certifique-se de que a superfície é estável e plana. Desenrosque o parafuso marcado do suporte do silenciador e retire cuidadosamente o silenciador do motociclo (F 01).
  • Seite 49 MONTAGEM DO SISTEMA DE ESCAPE AKRAPOVIČ: Posicione o silenciador corretamente e aperte-o manualmente no motociclo e parte exterior do pré-silenciador existente, usando parafuso, porca e anilha do kit de instalação Akrapovič e abraçadeira existente. Alinhe o silenciador ao motociclo e aperte os parafusos do suporte do silenciador e a braçadeira aos torques especificados (F 02, 03, 04).
  • Seite 50 INSTALAÇÃO FINAL E MANUTENÇÃO: Limpar as manchas de gordura de todas as superfícies do sistema de escape, quando a instalação estiver concluída. A limpeza irá prevenir manchas de queimadura na superfície. Não usar produtos químicos de limpeza agressivos, pois podem danificar a superfície ou o autocolante.

  • Seite 51: Resolução De Problemas

    RESOLUÇÃO DE PROBLEMAS: Problema Possível causa Solução Fugas de gás de escape do a selagem de borracha está substitua a selagem de borracha silenciador/ligação do tubo danificada 51 / 62...
  • Seite 52 www.akrapovic.com...

  • Seite 53: Navodila Za Namestitev

    Navodila za namestitev Izpušni sistem Akrapovič Slip-On Line 636.05.979.000 Različica 1.0 www.akrapovic.com...

  • Seite 54: Splošne Informacije

    Podjetje Akrapovič bo resno obravnavalo vsako kršitev avtorskih ali drugih pravic. Če sumite, da vaš izpušni sistem ni originalni izdelek podjetja Akrapovič, se obrnite na lokalnega partnerja podjetja Akrapovič ali na podjetje Akrapovič na naslovu info@akrapovic.com. 54 / 62...
  • Seite 55 DELE, KI STE JIH PREJELI, PRIMERJAJTE S SEZNAMOM DELOV NA SPLETNI STRANI PODJETJA AKRAPOVIČ (UPORABITE KODO QR NA SPREDNJI STRANI ALI POIŠČITE SHEMATSKI PRIKAZ NA STRANI POSAMEZNEGA IZDELKA NA NASLOVU WWW.AKRAPOVIC.COM). PREPRIČAJTE SE, DA STE PREJELI VSE DELE, KI JIH POTREBUJETE ZA NAMESTITEV NOVEGA IZPUŠNEGA SISTEMA AKRAPOVIČ.

  • Seite 56: Opozorila Glede Hrupa In Izpustov

    (uporabite kodo QR na sprednji strani ali pa poiščite stran določenega izdelka na naslovu www.akrapovic.com). Za homologaciji ES in EGS si oglejte certifikat, ki je priložen izdelku.

  • Seite 57: Seznam Delov

    • Ključ torx 45 z ročajem T • Kombinirani ključ 13 mm Complete/Partial exhaust system / Slip-ON line oz.Evolution line oz. Racing line / EC Type approval SEZNAM DELOV ZNAMKA MODEL 1 ZNAMKA MODEL 2 V škatli morajo biti naslednji deli: ZNAMKA MODEL 3 •...
  • Seite 58 ODSTRANJEVANJE TOVARNIŠKEGA IZPUŠNEGA SISTEMA: Motorno kolo postavite na nogo. Priporočamo uporabo sredinskega dirkalnega stojala. Prepričajte se, da je podlaga trdna in ravna. Odvijte označeni vijak na nosilcu dušilca in označeno objemko ter previdno odstranite dušilec z motornega kolesa (F 01).
  • Seite 59 NAMESTITEV IZPUŠNEGA SISTEMA AKRAPOVIČ: Ustrezno prilagodite položaj dušilca in ga z roko privijte na motorno kolo in izhodno stran tovarniškega resonatorja, pri tem pa uporabite vijak, matico in podložke iz kompleta pritrdilnega materiala Akrapovič ter tovarniško objemko. Dušilec poravnajte z motornim kolesom ter privijte vijak na nosilcu dušilca in objemko s predpisanim zateznim momentom (F 02, 03, 04).
  • Seite 60 KONČNA NAMESTITEV IN VZDRŽEVANJE: Z vseh površin izpušnega sistema po zaključku namestitve očistite vse mastne madeže. Če jih ne očistite, se bodo madeži vžgali v površino. Ne uporabljajte agresivnih čistil, saj lahko poškodujejo površino oz. nalepko. 1. Dušilec – zunanji ovoj iz titana: očistite ga z mehko krpo, ki jo navlažite z univerzalnim mazivom v razpršilu (WD-40 ali podobnim)*.

  • Seite 61: Odpravljanje Težav

    ODPRAVLJANJE TEŽAV: Težava Možen vzrok Ukrep Izpušni plin uhaja iz spoja med Gumijasto tesnilo je Zamenjajte gumijasto tesnilo dušilcem/cevjo poškodovano 61 / 62...
  • Seite 62 www.akrapovic.com...
