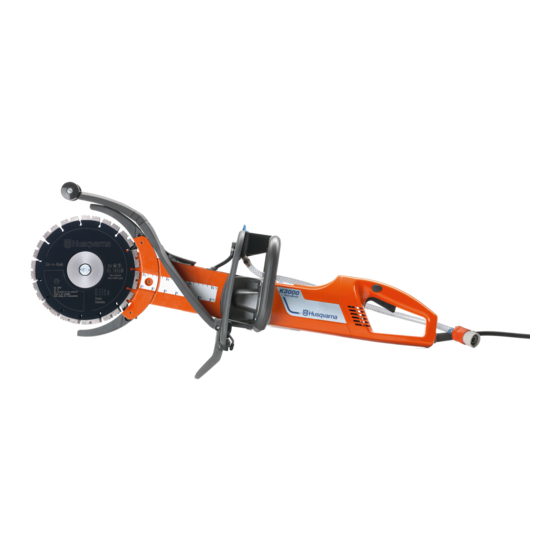

Husqvarna K3000 Cut-n-Break Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für K3000 Cut-n-Break:
- Werkstatt-handbuch (38 Seiten) ,
- Bedienungsanweisung (20 Seiten) ,
- Bedienungsanweisung (20 Seiten)
Verwandte Anleitungen für Husqvarna K3000 Cut-n-Break
Inhaltszusammenfassung für Husqvarna K3000 Cut-n-Break

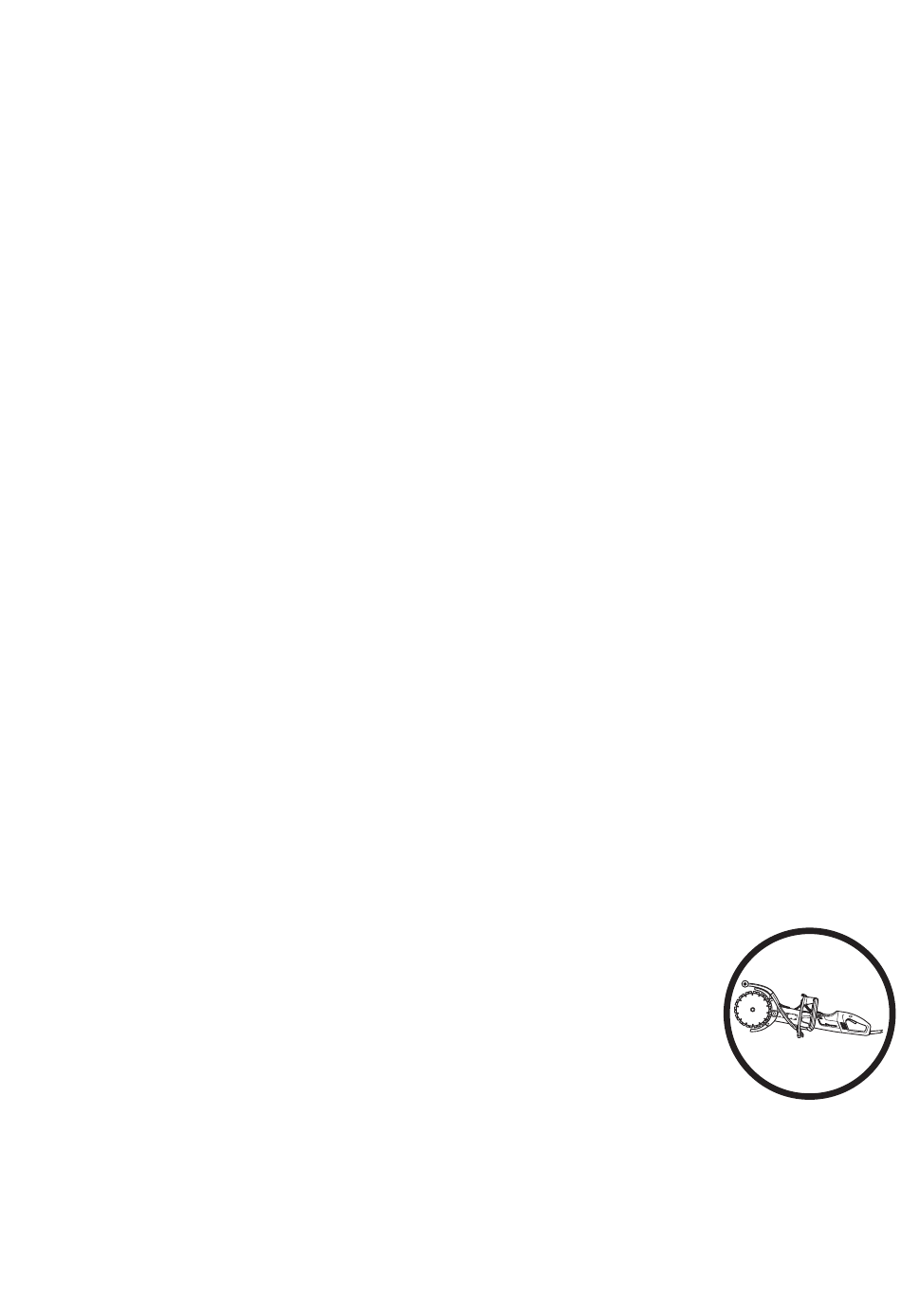

- Seite 1 Bedienungsanweisung K3000 Cut-n-Break Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem G G G G e e e e r r r r m m m m a a a a n n n n Inhalt vertraut, bevor Sie das Gerät benutzen.
- Seite 2 SYMBOLERKLÄRUNG Symbole am Gerät: Umweltkennzeichnung. Das Symbol auf dem Produkt oder der Verpackung gibt an, dass dieses Produkt nicht im Hausmüll WARNUNG! Das Gerät kann falsch oder entsorgt werden darf. Zur Entsorgung ist es nachlässig angewendet gefährlich sein stattdessen an eine entsprechende und zu schweren oder gar Recyclinganlage für elektrische und lebensgefährlichen Verletzungen des...
- Seite 3 INHALT Inhalt SYMBOLERKLÄRUNG Symbole am Gerät: ............Symbole in der Bedienungsanweisung: ....... INHALT Inhalt ................WAS IST WAS? Was ist was am Trennschleifer? ........SICHERHEITSVORSCHRIFTEN Maßnahmen vor dem Einsatz eines neuen Trennschleifers ............Persönliche Schutzausrüstung ........SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitshinweise ........Sicherheitsausrüstung des Gerätes ......
- Seite 4 WAS IST WAS? Was ist was am Trennschleifer? 1 Vorderer Handgriff 11 Bürstenhalter 2 Hinterer Handgriff 12 Spannrolle 3 Schalter 13 Wasserhahn 4 Schaltersperre 14 Trennarm 5 Klingen 15 FI-Schutzschalter 6 Typenschild 16 Wasseranschluss 7 Spritzschutz 17 Brechwerkzeug 8 Klingenschutz 18 Kombischlüssel 9 Inspektionsklappen 19 Lagerwerkzeug...
- Seite 5 Verletzungen führen. Es ist sehr wichtig, dass Sie den Inhalt dieser Bedienungsanleitung lesen und verstehen. Husqvarna Construction Products ist stets bestrebt, die Konstruktion der Produkte zu verbessern. Husqvarna behält sich daher das Recht vor, ohne vorherige Ankündigung und ohne weitere Verpflichtungen Konstruktionsänderungen •...
- Seite 6 SICHERHEITSVORSCHRIFTEN Allgemeine Sicherheitshinweise Elektrische Sicherheit • Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals WARNUNG! Lesen Sie sämtliche Änderungen am Anschlussstecker vor. Verwenden Sie bei Sicherheitshinweise und Anweisungen Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals durch. Die Nichtbeachtung der Adapterstecker. Stecker im Originalzustand und Warnhinweise und Anweisungen kann passende Steckdosen reduzieren das Stromschlagrisiko.
- Seite 7 SICHERHEITSVORSCHRIFTEN Persönliche Sicherheit • Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt. Jedes • Bleiben Sie wachsam, achten Sie auf das, was Sie tun, Elektrowerkzeug, das nicht mit dem Schalter betätigt und setzen Sie gesunden Menschenverstand ein, wenn werden kann, stellt eine Gefahr dar und muss repariert Sie mit Elektrowerkzeugen arbeiten.
- Seite 8 SICHERHEITSVORSCHRIFTEN Sicherheitsausrüstung des Gerätes durch zwei voneinander unabhängige Rückzugfedersysteme. In dieser Lage bleibt das Gerät stehen und der Schalter wird gesperrt. In diesem Abschnitt werden einzelnen Teile der Sicherheitsausrüstung des Gerätes beschrieben, welche Funktion sie haben und wie ihre Kontrolle und Wartung ausgeführt werden sollen, um sicherzustellen, dass sie funktionsfähig sind.
- Seite 9 SICHERHEITSVORSCHRIFTEN Kontrolle der Klingenschutzvorrichtungen • Die TEST-Taste (blau) drücken. WARNUNG! Vor dem Starten der Maschine stets prüfen, dass der Schutz korrekt montiert ist. Kontrollieren Sie auch, ob die Trennscheibe korrekt montiert ist und keine Schäden aufweist. Eine beschädigte Trennscheibe kann Personenschäden verursachen.
- Seite 10 SICHERHEITSVORSCHRIFTEN Wasserkühlung Allgemeine Arbeitsvorschriften • Es ist stets eine Wasserkühlung einzusetzen. Diese kühlt die Klingen, verlängert deren Lebensdauer und verringert die Staubbildung. WARNUNG! Dieser Abschnitt behandelt grundlegende Sicherheitsregeln für die Arbeit mit einem Trennschleifer. Die angegebene Information kann niemals das Wissen ersetzen, das ein professioneller Anwender durch seine Ausbildung und praktische Erfahrung besitzt.
- Seite 11 SICHERHEITSVORSCHRIFTEN • Beim Fortsetzen eines bestehenden Schnitts in dieselbe • Die Klingenschutzvorrichtungen sind so konstruiert, dass Richtung schneiden. Wenn Sie schräg zum vorherigen sie sich leicht an die Schnitttiefe des Trennschleifers im Schnitt schneiden, besteht das Risiko, dass die Klinge Material anpassen lassen.
- Seite 12 SICHERHEITSVORSCHRIFTEN Mitunter können bei Rückschlägen jedoch enorme Kräfte • Vorsicht beim erneuten Einsetzen der Säge in die wirken. Wenn Sie nicht aufpassen oder nicht richtig Schnittfuge. Sicherstellen, dass der Schnitt breit genug ist zupacken, kann die Säge in Ihre Richtung hochschlagen. und die Klinge im Schnitt nicht geneigt wird.
- Seite 13 Montage immer den Stecker aus der Steckdose ziehen. Klingenmontage • Husqvarna-Klingen sind für das Freihandschneiden mit K3000 Cut-n-Break speziell gefertigt und zugelassen. Die Klingen besitzen eine integrierte Riemenscheibenhälfte und sind paarweise zu wechseln. • Die Muttern und Spannschraube, die die Schiene freigeben, lösen.
- Seite 14 STARTEN UND STOPPEN Vor dem Start Starten • Den vorderen Handgriff mit der linken Hand umfassen. WARNUNG! Vor dem Start ist Folgendes zu • Den hinteren Handgriff mit der rechten Hand umfassen. beachten: Das Gerät muss an ein geerdete Steckdose angeschlossen werden.
- Seite 15 WARTUNG Allgemeines • Ein korrekt gespannter Antriebsriemen muss ca. 5 mm nachgeben. WARNUNG! Kontrollen und/oder Wartungsarbeiten sind bei abgeschaltetem Motor und abgezogenem Stecker durchzuführen. Reinigung WARNUNG! Reinigen Sie das Innere des Gerätes nicht mit einem Hochdruckreiniger. Den Antriebsriemen spannen Die Maschine ist beim Schneiden resistent gegen feuchte •...
- Seite 16 WARTUNG Austausch des Antriebsriemens • Den alten Antriebsriemen entfernen und einen neuen aufziehen. • Die Riemenspannung lösen. • Den Schutz wieder am Trennarm anbringen. • Die Klingen entfernen. • Den Trennarm an der Maschine anbringen und gleichzeitig das Antriebsrad befestigen. •...
- Seite 17 WARTUNG Austausch der Kohlebürsten Tägliche Wartung • Die Kohlebürsten mindestens einmal pro Monat kontrollieren. Wenn die Kohlebürsten abgenutzt, gerissen oder auf andere Weise deformiert sind, müssen sie ausgetauscht werden. • Beim Austausch von Kohlebürsten sind alle Kohlebürsten gleichzeitig auszutauschen. • Die beiden Inspektionsklappen durch Lösen der beiden Schrauben ausbauen.
- Seite 18 TECHNISCHE DATEN Technische Daten K 3000 Cut-n-Break Motor Schutzart Max. Blattgeschwindigkeit, U/min 4700 Nennspannung, V Europe Great Britain USA / Canada / Japan 100-120 Nennleistung, W Europe 2700/12 A Great Britain 2200/20 A USA / Canada / Japan 15 A, 50-60 Hz Gewicht Motortrennschleifer ohne Trennscheiben, kg Lautstärke...
- Seite 19 Husqvarna AB, SE-433 81 Göteborg, Schweden, Tel.: +46 31 949000, versichert hiermit, dass die Trennschleifer Husqvarna K3000 Cut-n-Break von den Seriennummern des Baujahrs 2008 an (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt der nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIEN DES RATES entsprechen: - vom 22.
- Seite 20 1152441-51 ´®z+TL/¶17¨ ´®z+TL/¶17¨ 2009-05-06...
