Renkforce RF-5169104 Bedienungsanleitung

Lasergravierer und -schneider

Werbung

Bedienungsanleitung
Lasergravierer und -schneider
Best.-Nr. 2584552

Werbung

loading

Inhaltszusammenfassung für Renkforce RF-5169104

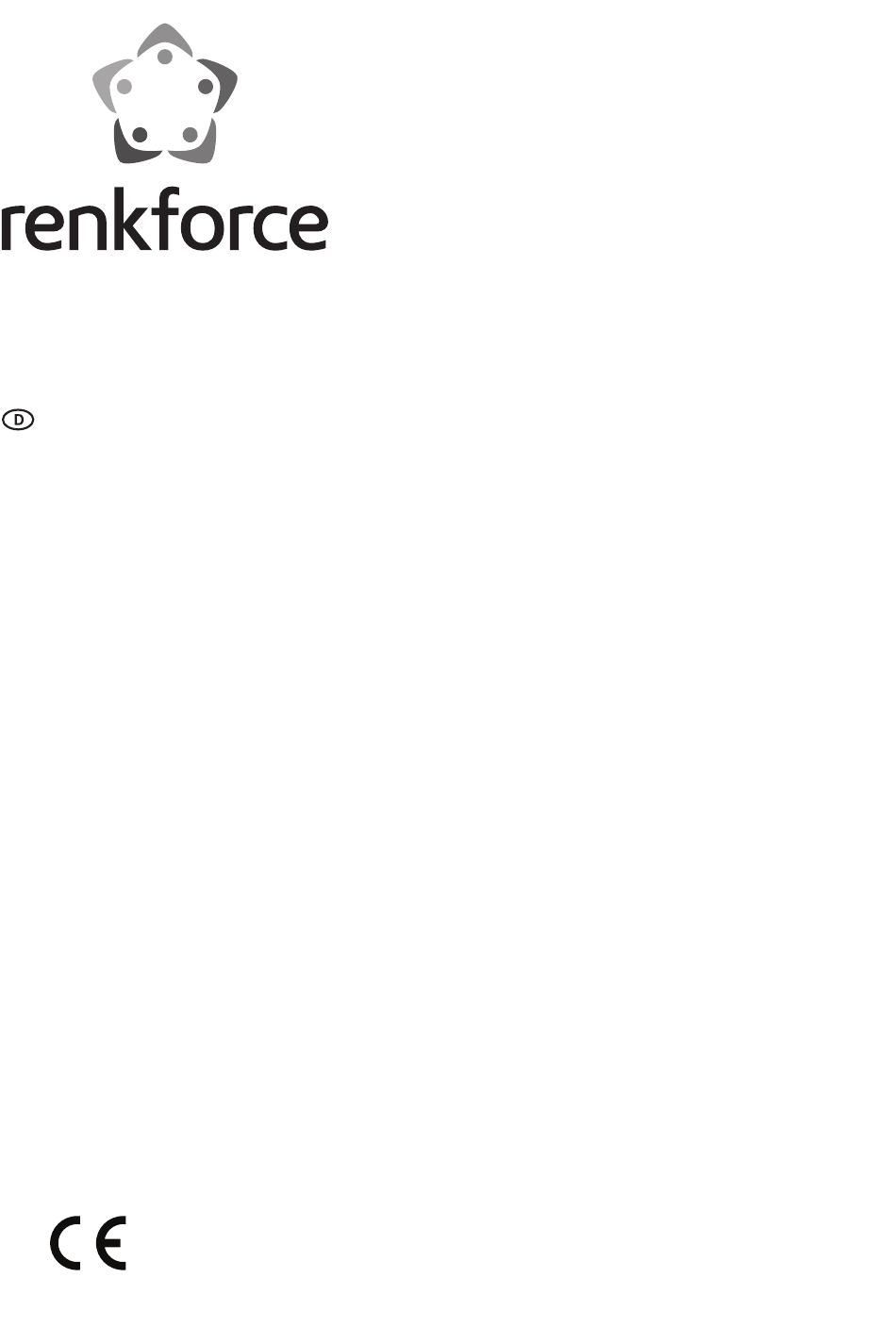

  • Seite 1 Bedienungsanleitung Lasergravierer und -schneider Best.-Nr. 2584552...
  • Seite 2 Wichtig! Lesen und beachten Sie vor dem Gebrauch die Sicherheitshinweise, die dem Produkt beiliegen!
  • Seite 3 1 Inhaltsverzeichnis Einführung ................................5 Bestimmungsgemäße Verwendung ........................5 Lieferumfang ................................6 Aktuelle Bedienungsanleitungen .........................6 Symbolerklärung ..............................6 Montage ................................7 7.1 Auspacken und Zusammenbau ........................7 7.2 Aufstellen des Produkts ..........................9 Produktübersicht ..............................10 Prozessübersicht ............................... 11 10 Grundlegende Bedienung ..........................12 10.1 Anschließen an das Stromnetz ........................12 10.2 Ein-/Ausschalten ............................12 10.3 Positionieren des Laserkopfs ........................12 11 Vorbereiten für das Gravieren/Schneiden ......................13...
  • Seite 4 13 Flammensensor ..............................21 14 Installieren von Plattformen ..........................22 14.1 Installieren/Entfernen der Wabenplattform ....................22 14.2 Installieren/Entfernen der Aluminiumplattform ...................23 14.3 Verwenden der Drehplattform ........................24 15 Parameter für Werkstoffe ...........................25 15.1 Grundparameter für das Gravieren ......................25 15.2 Grundparameter für das Schneiden ......................25 16 Reinigung und Pflege ............................26 16.1 Allgemein ..............................26 16.2 Laser ................................26...
  • Seite 5 2 Einführung Wir bedanken uns für den Kauf dieses Produkts. Bei technischen Fragen wenden Sie sich bitte an: Deutschland: www.conrad.de Österreich: www.conrad.at Schweiz: www.conrad.ch 3 Bestimmungsgemäße Verwendung Bei diesem Produkt handelt es sich um ein Graviergerät, das mit Laserlicht Objekte graviert und – unter der Voraus- setzung, dass diese aus einem geeigneten Werkstoff bestehen –...
  • Seite 6 4 Lieferumfang Hauptgerät Verschiedene Sechskantschlüssel Netzteil Netzkabel USB-Kabel USB-Kartenleser MicroSD-Speicherkarte 4GB Schlauch mit passender Metall-Schlauchschelle Blechabdeckung mit rundem Schlauchanschluss Bedienungsanleitung 5 Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. Folgen Sie den Anweisungen auf der Website. 6 Symbolerklärung Die folgenden Symbole befinden sich am Produkt/Gerät oder erscheinen im Text: Lesen Sie die Bedienungsanleitung sorgfältig durch.
  • Seite 7 7 Montage 7.1 Auspacken und Zusammenbau 1) Nehmen Sie den Laser-Gravierer aus der Verpackung. Entfernen Sie alle Schutzfolien, die auf dem Metallgehäu- se und der Acrylabdeckung angebracht sind. 2) Öffnen Sie die Acrylabdeckung und nehmen Sie das Zubehör heraus. Entfernen Sie vorsichtig nacheinander alle im Gerät be- findlichen Schaum-Teile (auch diejenigen im hinteren Be- reich des Gehäuses).
  • Seite 8 4) Schneiden Sie die an der Wabenplattform befestigten Kabelbinder durch. Diese dienen nur als Transportschutz. 5 a) Betrieb mit integriertem Filter: Im Lieferzustand ist der Laser-Gravierer so vorkonfiguriert, dass er mit dem integrierten Filter betrieben wird (die runde Öffnung in der großen rechteckigen Metallplatte auf der Rückseite ist mit der kleinen Blechabdeckung verschlossen, siehe Bild rechts).
  • Seite 9 Befestigen Sie die Metallplatte wieder an der Gehäuse- rückseite. Wichtig: Die Öffnung mit dem Schlauchanschluss darf nicht über den beiden Lüftern liegen! Stecken Sie den Schlauch am Schlauchanschluss auf und befestigen Sie ihn mit der Schlauchschelle. Sie benötigen für diese Betriebsart zusätzlich eine für Laser-Gravierer geeignete externe Absauganlage (nicht im Lieferumfang);...
  • Seite 10 8 Produktübersicht 1 Hauptsteuerplatine 2 Y-Achsen-Motor 3 Flammensensor 4 Y-Endanschlag 5 Riemenscheiben- Spannungseinsteller 6 Kupplung 7 X-Endanschlag 8 Lüfter 9 Hebevorrichtung 10 Aluminiumplattform 11 Drehbare Rolle (für runde Werkstücke) 12 Gummifuß 13 Zahnriemen 14 X-Achsen-Motor 15 Schutzabdeckung 16 Modusschalter (auf der Rückseite, siehe Detailfoto)
  • Seite 11 9 Prozessübersicht Schneiden Gravieren Flaches Werkstück Zylindrisches Werkstück Einrichten der Plattform Einrichten der Plattform für flache Werkstücke für zylindrische Werkstücke Positionieren des Werkstücks Kalibrieren des Laserkopfs (Abstand zur Oberfläche einstellen) und Gravur-/Schneidebereich prüfen Laden der GCODE/NC-Anweisungen auf die Speicherkarte Gravieren/Schneiden Über Weboberfläche Open-Source-Software Über den Touchscreen...
  • Seite 12 10 Grundlegende Bedienung 10.1 Anschließen an das Stromnetz 1. Verbinden Sie den Niedervolt-Rundstecker des mitgelieferten Netzteils mit der Eingangsbuchse auf der rechten Seite des Laser-Gravierers. 2. Schließen Sie das mitgelieferte Netzkabel am Netzteil an. 3. Stecken Sie den Stecker des Netzkabels in eine geeignete Netzsteckdose. 4.
  • Seite 13 11 Vorbereiten für das Gravieren/Schneiden Die Werkstoffe, die mit dem Produkt graviert und geschnitten werden können, sind wie in der folgenden Tabelle ange- geben begrenzt. Versuchen Sie nicht, andere Werkstoffe zu gravieren oder zu schneiden. Geeignete Werkstoffe für das Werkstück Stärke Form des Werkstücks Gravieren...
  • Seite 14 11.1.2 Platzieren flacher Werkstücke Nachdem Sie die Plattform installiert haben, können Sie das Werkstück zum Gravieren/Schneiden auf der Plattform positionieren. 1. Schalten Sie den Laser-Gravierer aus. 2. Platzieren Sie das Werkstück in der Mitte der Plattform. Das Werkstück ist bereit für die Kalibrierung. Æ...
  • Seite 15 11.3 Kalibrieren des Laserkopfs Bevor Sie etwas gravieren oder schneiden, müssen Sie den Laser in Bezug auf das Werkstück fokussieren. Dies wird durch die Einstellung des Abstands zwischen dem Laserkopf und dem Werkstück vorgenommen; hierzu befindet sich ein Kalibrierwerkzeug im Lieferumfang. Wichtig: Ein falscher Abstand zwischen dem Laserkopf und dem Werkstück kann zu einem schlechten Gravur- oder Schneidergebnis führen.
  • Seite 16 11.3.3 Kalibriervorgang vor dem Schneiden Verwenden Sie das Kalibrierwerkzeug, um den Abstand zwischen Laserkopf und Werkstück einzustellen. Die Dicke des Werkstücks (z.B. Sperrholz mit 4 mm) bestimmt dabei den erforderlichen Abstand zwischen Laserkopf und Werkstück und die nötige Position des Kalibrierwerkzeugs. Laserkopf Kantenkombination Kalibrierwerkzeug...
  • Seite 17 12 Gravieren/Schneiden Sie können den Gravier- und Schneidevorgang über die mobile App (Smartphone/Tablett), den Touchscreen, die integrierte Weboberfläche oder eine Opensource-Software steuern. Wir empfehlen Einsteigern, die mobile App einzusetzen oder alternativ die Steuerung über den Touchscreen. Erfahrene Anwender können die Weboberfläche oder die Opensource-Software ausprobieren. Die dortigen Ein- stellmöglichkeiten sind deutlich komplexer und deshalb nicht für den Einsteiger geeignet.
  • Seite 18 12.3 Gravieren/Schneiden über den Touchscreen Steuern Sie den Gravur-/Schneidevorgang über den Touchscreen. 1. Tippen Sie auf dem Startbildschirm des Touchscreens auf Carving, siehe Abbildung A. 2. Wählen Sie die entsprechende Anweisungsdatei, siehe Abbildung B. 3. Tippen Sie auf Frame (Rahmen), um den Gravur- oder Schneidebereich entsprechend der Anweisungsdatei sichtbar abzugrenzen, siehe Abbildung C.
  • Seite 19 12.4 Gravieren/Schneiden über die Weboberfläche Wir empfehlen Einsteigern, die mobile App einzusetzen oder alternativ die Steuerung über den Touchscreen. Erfahrene Anwender können die Weboberfläche oder die Opensource-Software ausprobieren. Die dortigen Ein- stellmöglichkeiten sind deutlich komplexer und deshalb nicht für den Einsteiger geeignet. Über die integrierte Weboberfläche können Sie den Gravier-/Schneidevorgang über einen Webbrowser steuern.
  • Seite 20 12.4.2 Steuern des Gravier-/Schneidevorgangs über die Weboberfläche oraussetzungen Der Computer ist über die Weboberfläche mit dem Produkt verbunden. 1. Klicken Sie in der Weboberfläche auf Control (Steuerung), um das Bedienfeld zu öffnen. 2. Tippen Sie auf SD File (SD-Datei), um das Dateiverzeichnis zu öffnen. 3.
  • Seite 21 13 Flammensensor Der integrierte Flammensensor (siehe Bild in Kapitel 8, Pos. 3) deaktiviert den Laser, wenn während dem Gravieren/ Schneiden eine zu hohe Helligkeit im Gravier-/Schneideraum erkannt wird. Außerdem ist ein Alarmton hörbar und die LED-Leuchte neben dem Ein-/Ausschalter blinkt. Kontrollieren Sie in diesem Fall sofort das Werkstück auf Flammenbildung.
  • Seite 22 14 Installieren von Plattformen 14.1 Installieren/Entfernen der Wabenplattform Verwenden Sie die Wabenplattform, um flache Werkstücke zu gravieren oder zu schneiden. Halterungen (hinten) Schnapphalterungen Wabenplattform (vorne) Entfernen 1. Trennen Sie den Laser-Gravierer von der Stromversorgung. 2. Bewegen Sie den Laser per Hand etwa in die Mitte (vorsichtig bewegen, keine Gewalt anwenden). Es kann außerdem während dem Entfernen erforderlich werden, den Laser jeweils nach vorne/hinten zu bewegen, damit die Wabenplattform leichter entnommen werden kann.
  • Seite 23 14.2 Installieren/Entfernen der Aluminiumplattform Wenn die zu gravierenden/schneidenden Gegenstände etwas höher sind, so nehmen Sie die Wabenplattform heraus. Darunter befindet sich die Aluminium-Plattform. Schrauben M4 Schrauben M5 Schrauben M4 Aluminiumplattform Entfernen 1. Trennen Sie den Laser-Gravierer von der Stromversorgung. 2. Entfernen Sie die vier in der Abbildung gezeigten M4-Schrauben. 3.
  • Seite 24 14.3 Verwenden der Drehplattform Die Drehplattform ist ganz unten im Laser-Gravierer montiert. Um sie zu verwenden, müssen Sie zuerst die Wabenplattform entfernen (Kapitel 14.1) und danach die Aluminiumplattform (Kapitel 14.2). Anschließend ist unten im Laser-Gravierer die Drehplattform sichtbar. Mit dieser lassen sich zylindrische Werkstücke gravieren.
  • Seite 25 15 Parameter für Werkstoffe Die nachfolgenden Tabellen sind nur als Anhaltspunkt zu sehen. Aufgrund der unterschiedlichen Materialien und Oberflächen empfehlen wir, die idealen Einstellungen an einem Probestück herauszufinden. 15.1 Grundparameter für das Gravieren Werkstoff/Oberfläche Graviergeschwindigkeit Laserleistung (%) Gravierzeiten (mm/s) (Durchgänge) Sperrholz Acryl Leder...
  • Seite 26 16 Reinigung und Pflege 16.1 Allgemein Wichtig: – Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungsmit- tel. Diese können zu Schäden am Gehäuse und zu Fehlfunktionen des Produkts führen. – Tauchen Sie das Produkt nicht in Wasser. 1. Trennen Sie das Produkt von der Stromversorgung. 2.
  • Seite 27 17 Störungsbeseitigung Laser schaltet ab + Alarmton + LED blinkt Der Flammensensor hat die Sicherheitsfunktion ausgelöst. Kontrollieren Sie sofort das gravierte/geschnittene Werkstück auf einen entstehenden Brand; nehmen Sie es heraus (Verbrennungsgefahr, ggf. geeignete Schutz- handschuhe verwenden!). Die Helligkeit am Aufstellort ist zu hoch (Leuchte oberhalb des Geräts bzw. einstrahlendes Sonnenlicht). Stellen Sie das Gerät an einer etwas dunkleren Stelle auf, um eine Fehlauslösung des Flammensensors zu vermeiden.
  • Seite 28 18 Entsorgung Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen.
  • Seite 29 20 Technische Daten 20.1 Netzteil Eingangsspannung/-strom ....... 100 – 240 V/AC, 50/60 Hz, 1,5 A Ausgangsspannung/-strom ...... 24 V/DC, 4 A 20.2 Gerät Laserklasse ..........1 (gilt für geschlossenes Gehäuse/geschlossene Schutzabdeckung) Verwendbare Speicherkarte ....microSD, max. 4 GB (nur FAT32-Dateisystem) 20.3 Eingebauter Laser Ausgangsleistung ........
  • Seite 30 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2023 by Conrad Electronic SE.
