Inbedrijfstelling

6.2.3 Sensormontage

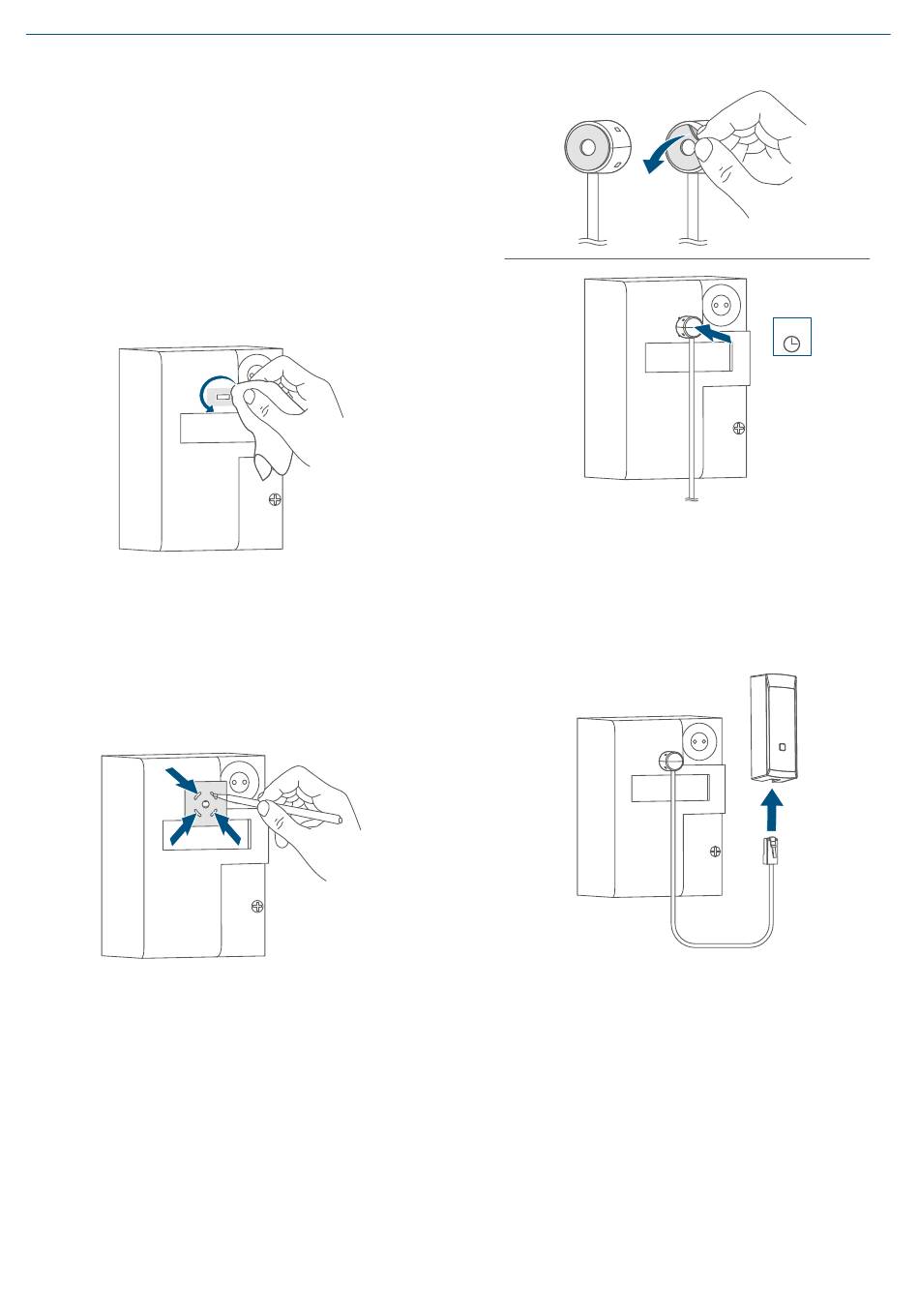

Ga als volgt te werk om de sensor te
monteren:
• Reinig het oppervlak van de meter
in de buurt van het impuls-ledje.
Het oppervlak moet onbeschadigd,
schoon, vet- en oplosmiddelvrij en
niet te koel zijn, zodat de sensor
langdurig kan hechten.
655133 kWh
• Markeer indien nodig de montage-
positie met behulp van de bijgele-
verde sjabloon om ervoor te zor-
gen de uitlijning op het midden van
het impuls-ledje te garanderen.
655133 kWh
• Verwijder het beschermpapier van
het kleefoppervlak op de leeskop.
• Plak de leeskop voor het im-
puls-ledje vast en druk deze gedu-
rende 5 seconden stevig aan.
655133 kWh
• Steek tot slot de stekkerverbinding
(H) van de sensor aan de onderzij-
de van de HmIP-ESI in de aansluit-
bus (E) tot deze hoorbaar vastklikt.
655133 kWh
5 s
