Montage des RAINMASTER ECO

Schwimmschaltermontage

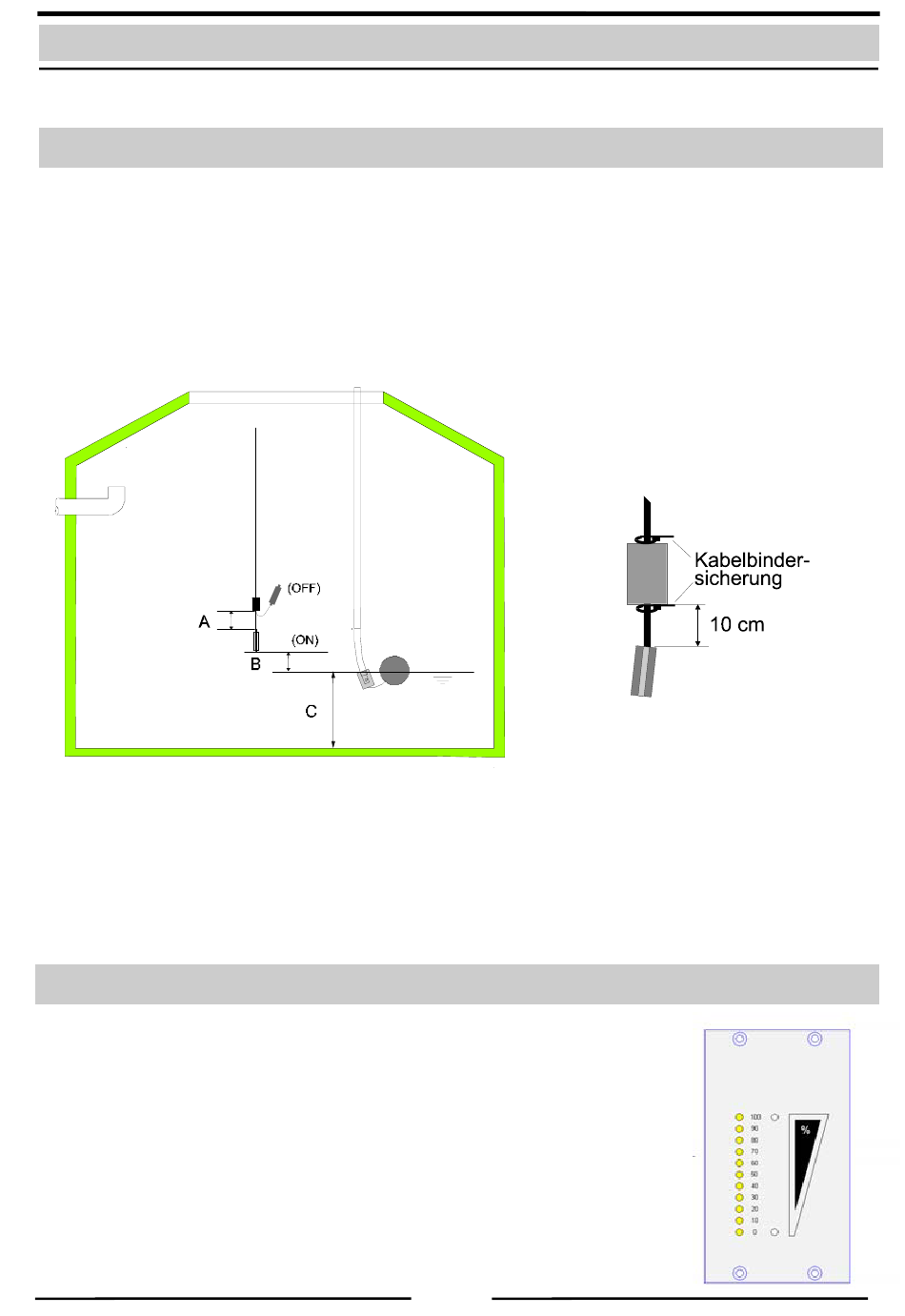

Das Schwimmschalterkabel ist im Bereich des Domschachtes der Zisterne zu fixieren, so dass
auch bei vollem Speicher eine Entnahme (z.B. zu Kontroll- und Wartungszwecken) möglich ist. Das
Kontergewicht wird mit 10 cm Abstand zum Schwimmschalter montiert (Kontergewicht auf
Sprengring aufschieben und verklemmen. Zusätzlich durch Kabelbinder sichern! )
Der Schwimmschalter wird elektrisch auf der Platine an Klemme 2 (s. Bild S. 7) angeklemmt.
Hierzu Kabellitze schwarz und blau verwenden. (Kabellitze braun findet keine Verwendung!)
A = 10 cm : (Abstand Schwimmschalter zum Kontergewicht)
B = 10 cm : (Sicherheitshöhe zum minimalen Wasserstand)
C = min. 20 cm: (minimale Wasserstand, um das Ansaugen von Sediment zu vermeiden)
Optional: Füllstandsanzeige
Der Rainmaster ECO kann mit einer Füllstandsanzeige ausgestattet
werden. Bestellen Sie dazu bitte das Zubehör: RM-ECO-FS bei Ihrem
Händler.
Geeignet ist die Füllstandanzeige für:
- Entfernungen zum Tank < 30m (Kabel = 20 m)
Tankhöhe 1,2 bis 3 m
-
