Montage des RAINMASTER ECO

Anschluss Trinkwasserleitung

Die ¾" Überwurfverschraubung des Flexschlauches ist am Ventileingang anzuschließen. Die
Trinkwasserzufuhr muss über ein Absperrventil erfolgen, um bei längerer Abwesenheit oder zu
Wartungszwecken die Trinkwasserzufuhr schließen zu können!
Für ein zuverlässiges Arbeiten des integrierten Nachspeiseventils muss der Vordruck zwischen
2,5 und 6 bar liegen, ggf. ist ein Druckminderer zu installieren!

Anschluss Druckleitung

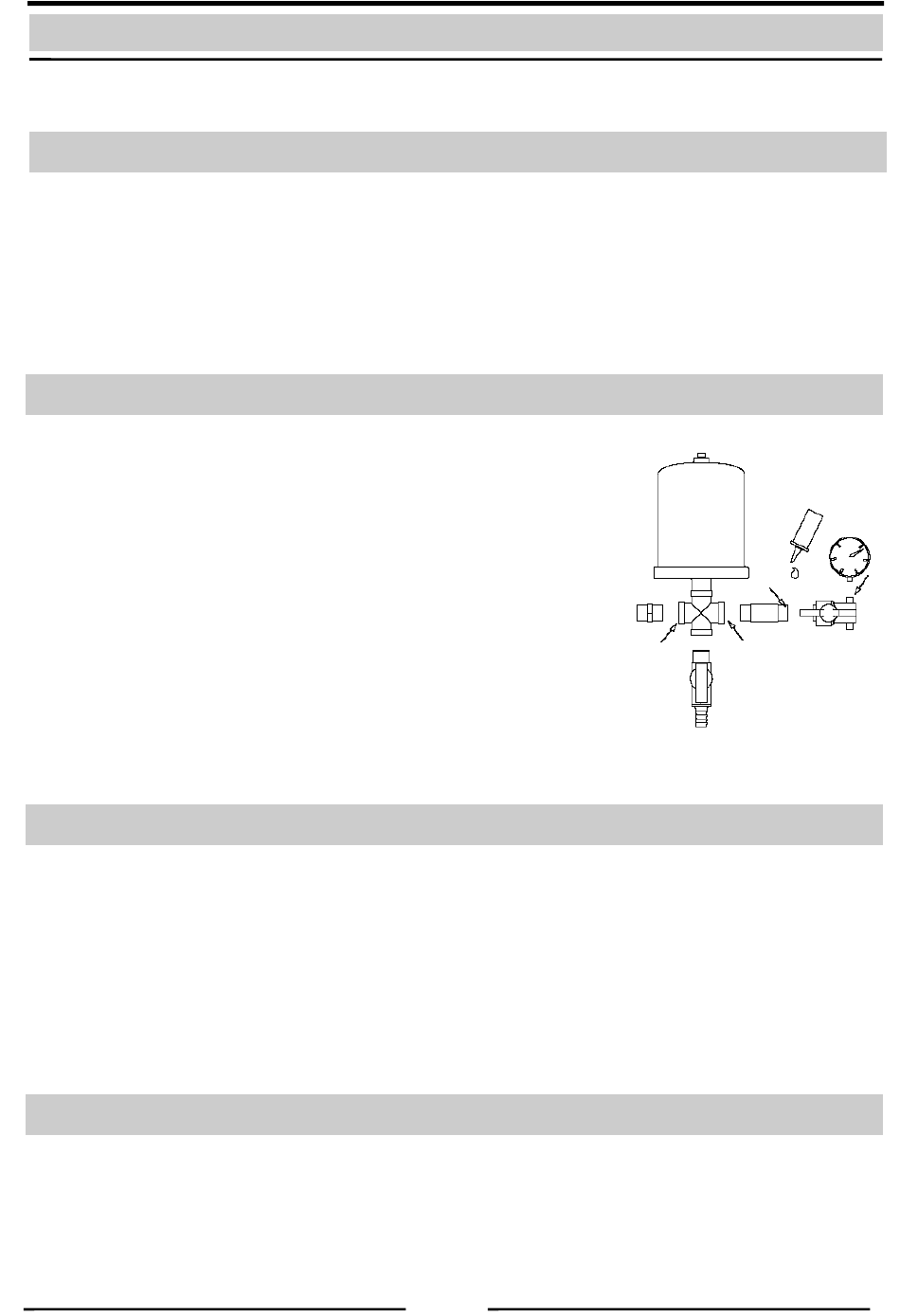

Die Druckleitung ist an das Druckanschluss-Set (s. Lieferumfang
Seite 3) anzuschließen. Das T-Stück ist schon ab Werk mit dem
Membrandruckbehälter verklebt. Der Entlüftungshahn ist mit
einer Dichtung ausgestattet, so dass er ohne zusätzliches
Dichtmittel in das T-Stück eingeschraubt werden kann. Alle
anderen Fittinge müssen bauseitig mit Dichtmittel , (Hanf,
Teflonband oder Dichtkleber) dicht miteinander verbunden
werden.
Hinweis: Der Vordruck
Werkseitig mit 1,6 bar vorgespannt. Das Druckleitungssystem ist
mit mindestens PN10 auszuführen.
Anschluss Notüberlauf
Das Entwässerungssystem muss einen möglichen Volumenstrom des Notüberlaufs von
20 l/min aufnehmen können.
a) Notüberlauftrichter des Nachspeisebehälters oberhalb der Rückstauebene
Schließen Sie den Notüberlauf an eine belüftete Kanalanschlussleitung DN 50 mit Siphon
b) Notüberlauftrichter des Nachspeisebehälters unterhalb der Rückstauebene
Leiten Sie den Notüberlauf in einen Pumpenhebeanlage.

Leerrohrverlegung

Das Leerrohr (für Saugleitung und elektrische Kabel) vom Haus zur Zisterne sollte mit > 1%
Gefälle verlegt werden, damit kein Wasser im Rohr stehen bleiben kann. Zudem sollten die
durch das Leerrohr geführten Leitungen durch eine Mauerdurchführung z. B. MD100 abge-
dichtet sein.
des Membrandruckbehälters
9
ist
