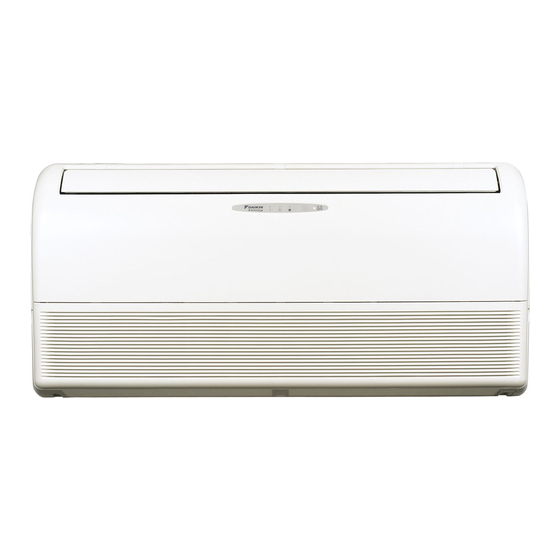

- Seite 1 MODELLE FLXS25BVMB FLKS25BVMB DAIKIN ROOM AIR CONDITIONER FLXS35BVMB FLKS35BVMB FLXS50BVMB FLKS50BVMB Betriebsanleitung FLXS60BVMB FLKS60BVMB FLXS25BAVMB FLKS25BAVMB FLXS35BAVMB FLKS35BAVMB FLXS50BAVMB FLKS50BAVMB FLXS60BAVMB FLKS60BAVMB FLXS35BAVMB9...
-
Seite 2: Inhaltsverzeichnis
INHALT VOR DEM BETRIEB ZU LESEN Sicherheitshinweise ........2 Bezeichnung der Teile ........4 Vorbereitung vor dem Betrieb ......7 BETRIEB AUTO · ENTFEUCHTER · KÜHL · HEIZ · VENTILATOR · Betrieb ........ 10 Regeln der Luftstromrichtung....... 12 LEISTUNGSBETRIEB ......... 13 NACHT-FLÜSTERBETRIEB AUSSENEINHEIT ........ -
Seite 3: Sicherheitshinweise
Fehlerhaft ausgeführte Arbeiten verursachen Stromschläge, Brände oder andere Gefahren. Wenden Sie sich für Hinweise und Informationen zur Reparatur oder Neuinstallation an Ihren Daikin-Fachhändler. • Das im Klimagerät verwendete Kühlmittel ist sicher. Obwohl keine Lecks vorkommen sollten, stellen Sie sicher dass, falls Kühlmittel im Raum austreten sollte, dieses nicht in Kontakt mit einer offenen... - Seite 4 ACHTUNG • Verwenden Sie das Gerät nicht für die Kühlung von Präzisionsinstrumenten, Lebensmitteln, Pflanzen, Tie- ren oder Kunstwerken, um eine Qualitätsminderung zu vermeiden. • Setzen Sie kleine Kinder, Pflanzen oder Tiere niemals direkt dem Luftstrom aus. • Stellen Sie Geräte mit offener Flamme nicht so auf, dass Sie dem Luftstrom des Klimageräts aus- gesetzt sind und platzieren Sie solche Geräte nicht unter dem Innengerät der Anlage.
-
Seite 5: Bezeichnung Der Teile
Berücksichtigen Sie Belästigung Ihrer Nachbarn durch Lärm. ■ Wählen Sie den Installierungsort wie nachfolgend beschrieben. • Ein Ort, der fest genug ist, um das Gerät zu tragen, und der Betriebsgeräusche und Vibrationen nicht verstärkt. • Ein Ort, an dem die von der Außeneinheit abgegebene Luft und die Betriebsgeräusche den Nachbarn nicht stören. Elektroarbeit. -
Seite 6: Außengerät
■ Außengerät Innengerät ■ 1. Lüftungsgitter (vertikale Lamellen): 13. Schalter EIN/AUS des Innengeräts: • Die Lüftungsgitter befinden sich im (Seite 10.) Inneren der Luftauslassöffnung. • Drücken Sie diesen Schalter einmal, um das Gerät in Betrieb zu setzen. Drücken (Seite 12.) Sie ihn erneut, um das Gerät abzuschalten. -
Seite 7: Fernbedienung
■ Fernbedienung HOME LEAVE ON/OFF TEMP POWERFUL MODE SWING QUIET < > ARC433B67, B68 1. Sendeteil: 7. Betriebsart WAHLTASTE: • Es übermittelt Signale an das Innengerät. • Hiermit wird die Betriebsart ausgewählt. (AUTO / ENTFEUCHTER / KÜHL / HEIZ/ 2. Anzeige: VENTILATOR) (Seite 10.) •... -
Seite 8: Vorbereitung Vor Dem Betrieb
Vorbereitung vor dem Betrieb ■ Zum Einsetzen der Batterien Achten Sie auf die Position der + 1. Schieben Sie die Front, um sie abzu- und – Pole! nehmen. 2. Legen Sie zwei Trockenbatterien des Typs AAA.LR03 (Alkali) ein. 3. Bringen Sie den hinteren Deckel wie- der wie vorher an. -
Seite 9: Zur Bedienung Der Fernbedienung
Vorbereitung vor dem Betrieb ■ Zur Bedienung der Fernbedienung • Richten Sie zum Einsatz der Fernbedienung den Sender auf die Inneneinheit. Wenn die Sig- nale zwischen der Fernbedienung und der Ein- heit z.B. durch einen Vorhang blockiert werden, so funktioniert die Fernbedienung nicht. •... -
Seite 10: Betätigen Des Ein-Schalters
Vorbereitung vor dem Betrieb ■ Zum Einstellen der Uhr 1. Drücken Sie die Taste “UHRZEIT”. wird angezeigt. blinkt. 2. Drücken Sie die Taste TIMER-Ein- stellung, um die aktuelle Uhrzeit einzustellen. Das Gedrückthalten der “ ” oder “ ” HOME LEAVE ON/OFF Taste beschleunigt die Zeitanzeige. -
Seite 11: Auto · Entfeuchter · Kühl · Heiz · Ventilator · Betrieb
BETRIEB AUTO · ENTFEUCHTER · KÜHL · HEIZ · VENTILATOR · Betrieb Das Klimagerät funktioniert in der Betriebsart Ihrer Wahl. Vom nächsten Mal an, funktioniert das Klimagerät mit der- selben Betriebsart. ■ Zum Betriebsstart 1. Drücken Sie die “WAHLTASTE betriebsart”, um eine Betriebsart auszuwählen. -
Seite 12: Um Die Einstellung Der Luftstromstärke Zu Verändern
AUTO · ENTFEUCHTER · KÜHL · HEIZ · VENTILATOR · Betrieb ■ Um die Einstellung der Luftstromstärke zu verändern 5. Drücken Sie die Taste “VENTILATOREINSTELLUNG”. ENTFEUCHTER - Betrieb AUTO, KÜHL, HEIZ oder VENTILATOR - Betrieb Sie können zwischen fünf Stufen der Luftstromstärke von “... -
Seite 13: Regeln Der Luftstromrichtung
Regeln der Luftstromrichtung Sie können die Luftstromrichtung regulieren, um einen erhöhten Komfort zu erhalten. ■ Zur Einstellung der horizontalen Lamellen (Schwenkklappen) 1. Drücken Sie die Taste “SCHWENKEN”. HOME LEAVE ON/OFF • “ ” leuchtet auf der LCD-Anzeige und TEMP POWERFUL die Klappen beginnen zu schwenken. -
Seite 14: Leistungsbetrieb
LEISTUNGSBETRIEB Der LEISTUNGSBETRIEB sorgt in jeder Betrieb- sart schnell für den maximalen Kühl- (bzw. Heizef- fekt). Auf diese Weise können Sie die maximale Kapazität erreichen. ■ Zum Starten des LEISTUNGSBETRIEBS 1. Drücken Sie die Taste “LEISTUNGSBETRIEB”. • Der LEISTUNGSBETRIEBS endet nach HOME LEAVE ON/OFF 20 Minuten. -
Seite 15: Nacht-Flüsterbetrieb Ausseneinheit
NACHT-FLÜSTERBETRIEB AUSSENEINHEIT Die Funktion NACHT-FLÜSTERBETRIEB AUSSENE- INHEIT senkt den Geräuschpegel der Außeneinheit durch Ändern der Frequenz und Ventilatordrehzahl an der Außeneinheit. Diese Funktion empfiehlt sich während der Nachtstunden. ■ Zum Einschalten der Funktion NACHT- FLÜSTERBETRIEB AUSSENEINHEIT HOME LEAVE ON/OFF TEMP POWERFUL 1. -
Seite 16: Funktion Raum Verlassen
Funktion RAUM VERLASSEN Die Funktion RAUM VERLASSEN ermöglicht Ihnen das Speichern Ihrer bevorzugten Einstellungen für Temperatur und Luftstromstärke. ■ Zum Einschalten der Funktion RAUM VERLASSEN 1. Taste “RAUM VERLASSEN” drücken. • Die RAUM VERLASSEN - Lampe leuchtet auf. 1, 2 HOME LEAVE ON/OFF ■... -
Seite 17: In Diesen Fällen Nützlich
■ Was ist die Funktion RAUM VERLASSEN? Gibt es eine Temperatureinstellung und Luftstromstärke, die Sie als angenehm empfinden und meistens verwen- den? Die Funktion RAUM VERLASSEN ermöglicht Ihnen das Speichern Ihrer bevorzugten Einstellungen für Tem- peratur und Luftstromstärke. Starten Sie Ihre Lieblings-Betriebsart durch einfaches Drücken der Taste RAUM VERLASSEN auf der Fernbedienung. -
Seite 18: Bedienung Des Timers
Bedienung des TIMERS Die Timer-Funktionen sind nützlich, um die Klimaanlage nachts oder am Morgen automatisch ein- oder auszus- chalten. Sie können den Gebrauch des TIMER-AUS oder TIMER-EIN außerdem miteinander kombinieren. ■ Zum Gebrauch der Funktion TIMER AUS • Überprüfen Sie, daß die Uhr richtig gestellt ist. Falls nicht, stellen Sie die Uhr auf die gegen- wärtige Zeit ein. -
Seite 19: Für Die Kombination Von Timer Ein Und Timer Aus
Bedienung des TIMERS ■ Zum Gebrauch der Funktion TIMER EIN • Überprüfen Sie, daß die Uhr richtig gestellt ist. Falls nicht, stellen Sie die Uhr auf die gegen- wärtige Zeit ein. (Seite 9.) 1. Drücken Sie die Taste “TIMER EIN”. wird angezeigt. -
Seite 20: Hinweis Zum Multisystem
Hinweis zum Multisystem Was ist ein “Multisystem”? In diesem System ist ein Außengerät mit mehreren Innengeräten verbunden. zimmer zimmer Außengerät ■ Auswahl der Betriebsart 1. Bei vorhandener Prioritätsraum-Funktion, die aber zimmer zimmer Wohnzimmer Wohnzimmer nicht aktiviert ist oder aber nicht vorhanden ist. Wenn mehr als 1 Innengerät betrieben wird, erhält das zuerst eingeschaltete Gerät die Priorität. - Seite 21 Hinweis zum Multisystem ■ Raumprioritäts-Einstellung Die Raumprioritäts-Einstellung erfordert eine anfängliche Programmierung während der Installa- tion. Wenden Sie sich bitte für Hilfe an Ihren Fachhändler oder den Kundendienst. Der als Prioritätsraum bestimmte Raum, erhält unter folgenden Umständen den Vorrang; 1. Priorität der Betriebsart. Da die Betriebsart des Prioritätsraums den Vorrang erhält, kann der Betreiber eine andere Betriebsart aus anderen Räumen auswählen.
-
Seite 22: Pflege Und Reinigung
PFLEGE Pflege und Reinigung ACHTUNG Vergewissern Sie sich, daß das Gerät AUSgeschaltet ist, bevor Sie es Säubern. Geräte ■ Innengerät, Außengerät und Fernbedienung 1. Mit einem weichen trockenen Tuch abwischen. ■ Frontplatte 1. Öffnen der Frontplatte. • Halten Sie die Platte an den Laschen auf beiden Seiten fest und heben Sie es an, bis es stoppt. -
Seite 23: Luftfilter
Filter 1. Öffnen Sie die Frontblende. (Seite 21) 2. Ziehen Sie die Luftfilter heraus. • Drücken Sie die Lasche in der Mitte jedes Luftfilters nach oben und ziehen Sie sie dann nach unten. 3. Entnehmen Sie den geruchstilgenden Wabenstrukturfilter, Titan-Apatit-Geruchsfilter. •... - Seite 24 ■ Titan-Apatit-Geruchsfilter (schwarz-hellblau) [ Wartung ] 1. Entfernen Sie den Staub alle 6 Monate. • Entfernen Sie Staub mit dem Staubsauger und weichen Sie sie bei schwerer Verschmutzung 10 bis 15 Minuten in kaltem oder lauwarmem Wasser ein (vermeiden Sie nach Möglichkeit warmes oder heißes Wasser).
-
Seite 25: Vor Einer Langen Betriebspause
■ Vor einer langen Betriebspause 1. Schalten Sie an einem schönen Tag mehrere Stunden lang die Betriebsart “Nur VENTILATOR” ein, um die Innenseite zu trocknen. • Drücken Sie die Taste “BETRIEBSART”, und wählen Sie den “VENTILATORBETRIEB”. • Drücken Sie die Taste “EIN/AUS”, um den Betrieb zu starten. 2. -
Seite 26: Störungssuche
Störungssuche Die folgenden Fälle sind keine Störungen. Die folgenden Fälle sind keine Störungen der Klimaanlage, sondern sie haben ihre Ursachen. Sie kön- nen die Klimaanlage weiterhin benutzen. Fall Erklärung Der Betrieb beginnt nicht sofort. • Dies dient zum Schutz der Klimaanlage. •... - Seite 27 Erneut überprüfen. Bitte überprüfen Sie die folgenden Punkte, bevor Sie einen Wartungstechniker rufen. Fall Überprüfung Die Klimaanlage läuft nicht. • Ist ein Schutzschalter ausgeschaltet worden oder eine (Die BETRIEBSLAMPE leuchtet Sicherung durchgebrannt? nicht.) • Ist die Stromversorgung ausgefallen? • Sind Batterien in die Fernbedienung eingelegt? •...
- Seite 28 Rufen Sie umgehend Ihren Fachhändler an. WARNUNG ■ Wenn eine Störung (wie z.B. Brandgeruch) eintritt, so halten Sie sofort den Betrieb an und schalten Sie den Schutzschalter aus. Fortgesetzter Betrieb in unnormalem Zustand kann zu Störungen, elektrischem Schlag oder Feuer führen. Wenden Sie sich bitte an den Fachhändler, bei dem Sie die Klimaanlage gekauft haben.
-
Seite 29: Vorschriften Zur Entsorgung
Vorschriften zur Entsorgung Ihr Produkt und die mit dem Controller mitgelieferten Batterien tragen dieses Symbol. Das Symbol weist darauf hin, dass elektrische und elektronische Produkte und Batterien nicht zusammen mit unsortiertem Hausmüll beseitigt werden dürfen. Bei Batterien kann unter dem Symbol ein anderes für eine chemische Substanz aufgedruckt sein. Dieses Symbol bedeutet dann, dass die Batterie ein Schwermetall enthält in einer Konzentration, die über einem bestimmten Grenzwert liegt. - Seite 30 Fachhändler. FEHLERDIAGNOSE MIT HILFE DER FERNBEDIENUNG Bei der Baureihe ARC433 werden auf der Temperaturanzeige am Hauptgerät die zugehörigen Codes angezeigt. 1. Wenn die Taste zum Löschen der Timer-Einstellung 5 Sekunden lang gedrückt gehalten wird, blinkt auf dem Display für die Temperaturanzeige “ ”.
- Seite 31 LED AM PCB AUSSENGERÄT Baureihe 2MXS, 3MXS, 3MKS, 4MXS, 4MKS, 5MXS, 5MKS GRÜN MIKROCOMPUTER ERMITTELN NORMAL DER STÖRUNG DIAGNOSE LED-A LED1 LED2 LED3 LED4 LED5 NORMAL INNENGERÄT PRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER GEFRIERSCHUTZ IN DEM IN BETRIEB ODER IM STANDBY BEFINDLICHEN GERÄT EIN ∗...
- Seite 32 3P194444-5H M06B204H (1704)
