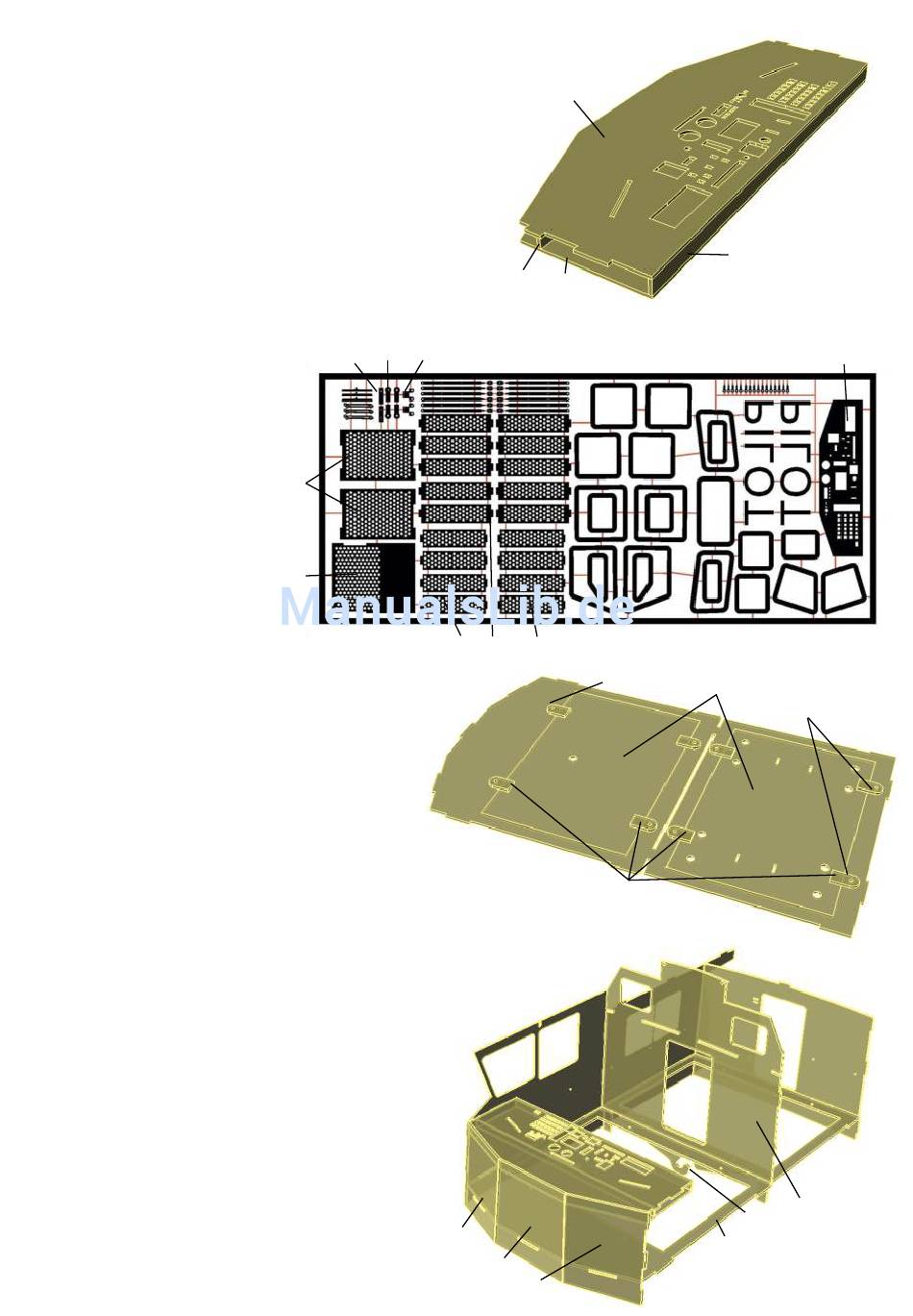

Die Armaturentafel aus den Teilen 79-81 zusammen-
kleben. Den Dekorbogen 83 aufkleben.
Auf den Dekorbogen das Ätzteil 82 mit Kontaktkleber
aufkleben. Das Ätzteil 82 konturengenau mit einem leicht
klebendem Maskierfilm zum Schutz bei späteren
Lackierungen abkleben.
In die Platte 81 können von unten 3mm LED's zur
Armaturenbeleuchtung eingesteckt werden.
Die Laschen 85 mit den Schrauben 87 auf den
Rahmenspant 86 anschrauben, die Laschen auf den
Fußbodenplatten 84 festkleben. Nach dem Trocknen
die Fußböden entnehmen, sie werden separat mit
den Sitzen ausgebaut. Die Löcher in den Ecken der
Platte 86 dienen der Kabeldurchführung
Durch den Rahmenspant 86 die Mittelwand 88
stecken. Unten beidseitig die Verstärkungen 93
einkleben. alle Fensterscheiben mit der Schutzfolie in
die Seiten- und Dachplatten einkleben. Die
Schutzfolie wird nach dem Lackieren abgezogen Die
Rückwand 89 ankleben.
Die Seitenwände 90 auf die Zapfen der Teile 86, 88
und 89 stecken und verkleben. Die Armaturentafel
zwischen die Seitenwände in die Schlitze schieben
und einkleben. Nach dem Trocknen die Frontteile 91
und 92 ankleben.
111 112
114
66
60
61
Bild 18
92
Bild 16
79
80
81
Ätzteile
abgebildet ist die Rückseite
Bild 18
90
65
61
86
Bild 17
85
90
91
92
80
89
84
87
88
2x93
86
linke Seitenwand 90 ausgeblendet
