Modul CISP montieren
Schutzleiterblock montieren
(bei WGB 2, WGB-K, BBS 2)
Anschließen CISP
Schutzleiter aufstecken
Kabelverschraubungen montieren
- WGB 2
Leitungseinführung
- WGB 2, WGB-K, BBS 2 bzw. SGB
2
Leitungen an CISP anschließen

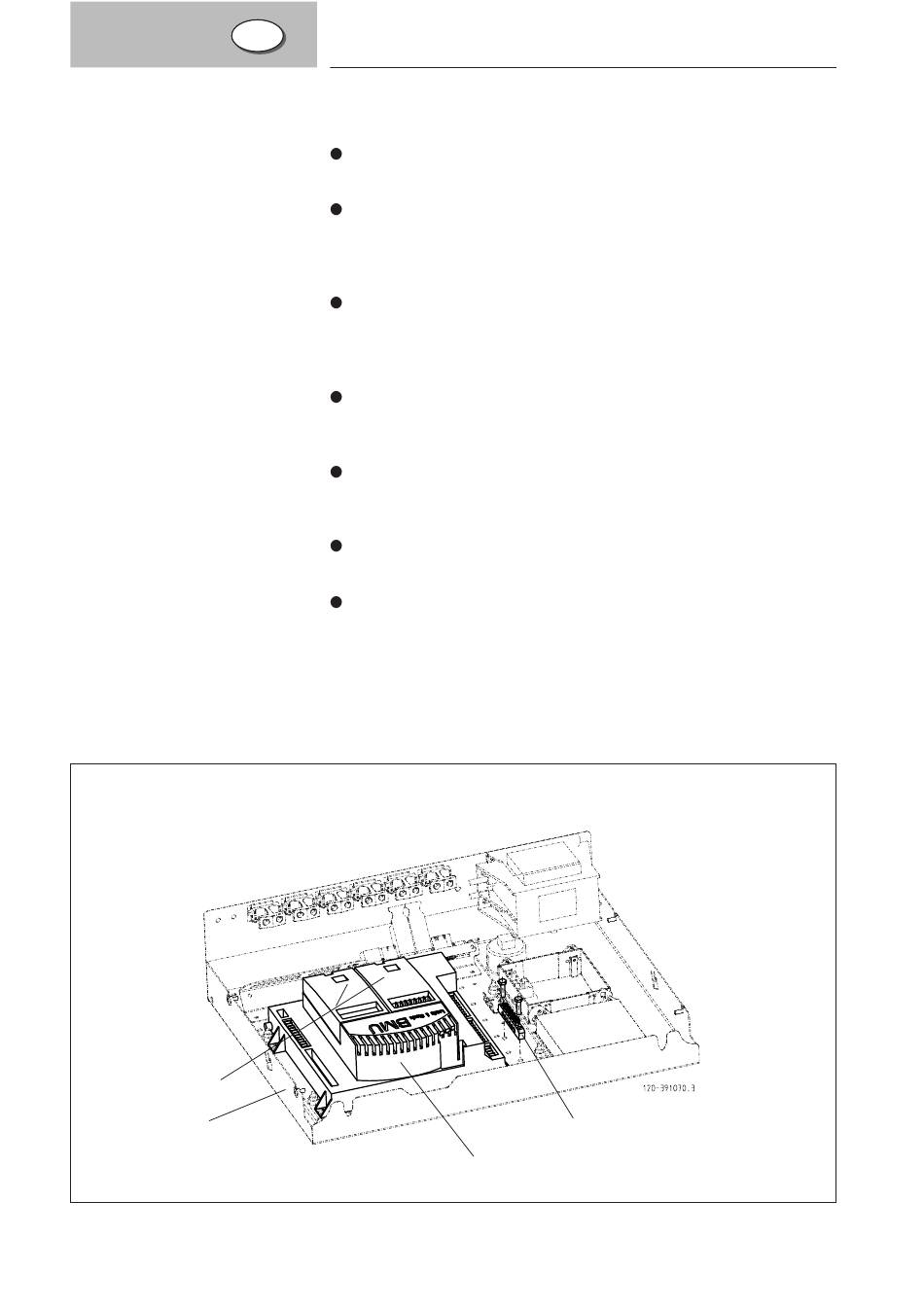

Abb. 1 Montage des Relaismoduls CISP (dargestellt mit WGB 2; Kesselschaltfeld im ausgeklapptem Zustand)
Einbauorte für
Relaismodul CISP
Kesselschaltfeld
6
D
Vor der Montage Anlage stromlos machen.
Die Kesselvorderwand des Brennwertkessel entfernen und das
Kesselschaltfeld ausklappen. Nach Abnehmen der Schaltfeldrückwand wird
der Einbauort des Moduls CISP zugänglich.
Modul CISP auf der Steuer- und Regelzentral BMU einrasten lassen und
6pol. Flachbandkabel auf den Steckplatz X50 der BMU aufstecken (Abb. 1).
Der 6pol. Schutzleiterblock ist neben der BMU auf der Montageplatte in den
entsprechenden Bohrungen mittels der Abstandshalter bzw. Schrauben zu
befestigen.
2pol. Stecker für den CISP-Netzanschluß X52 bei X1-02 der BMU
einstecken.
Hinweis: Wenn der Steckplatz X1-02 bereits durch die Schaltuhr belegt ist, ist
der 2. Netzstecker der Schaltuhr bei CISP X52 einzustecken. Der CISP-
Netzanschluß wird hierbei nicht benötigt!
Schutzleiter (grün-gelb) des Schutzleiterblocks mit Flachstecker auf
Schutzleiterstützpunktklemme des Kesselschaltfeldes aufstecken (siehe
Schaltplan).
Kabelverschraubungen (2xPG 11 und 1xPG 9) in die entsprechenden
Bohrungen des Bodenbleches vom Kessels einstecken und mit Gegenmutter
befestigen (analog den bereits montierten Verschraubungen).
Externe Leitungen durch die Leitungseinführungen der jeweiligen Kessel
führen und in den Zugentlastungen des Kesselschaltfeldes festsetzen.
Leitungen der externen Komponenten (siehe Tab. 1) zum CISP führen und
gemäß Schaltplan polrichtig an die Stecker des CISP anschliessen. Der
jeweilige Schutzleiter ist an den Schutzleiterblock anzuklemmen.
Schutzleiterklemme
Steuer- und Regelzentrale (BMU)
