WGB 2 mit Sonderfunktionen (Modul CISP):

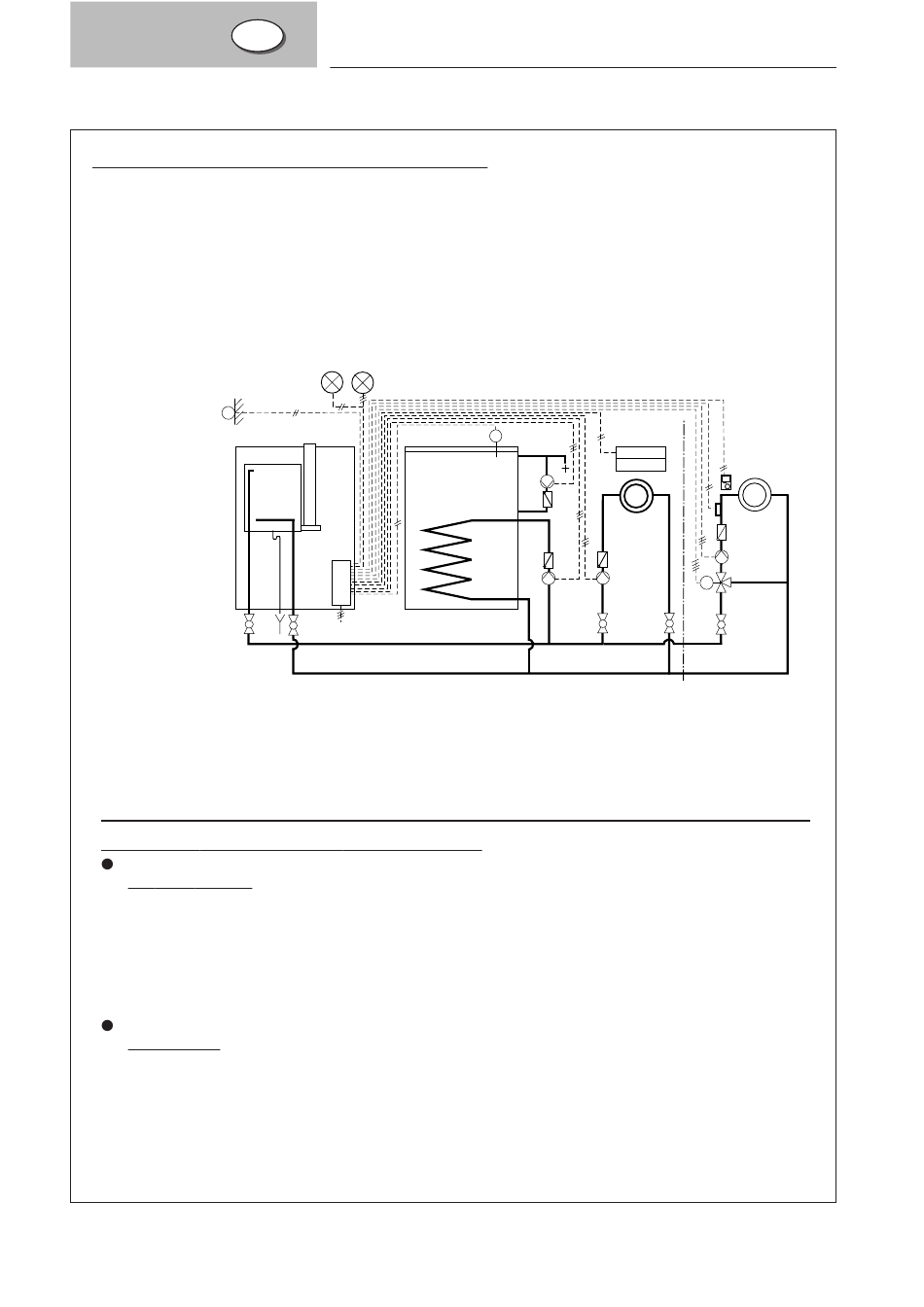

Anwendungsbeispiel 2d: Ein Pumpenheizkreis HK1 (PHK) mit CISP (K5) über ext. Spannungssignal (0-10 V)
(Hydr. System "50")
In diesem Hydraulikplan beispielhaft dargestellt mit: HK 1 (PHK); Ansteuerung über ext. Spannungssignal
B9
T
Legende:
B1 Vorlauffühler QAD 36 *)
B3 Speicherfühler QAZ 36 *)
B5 Raumregelgerät RRG *)
B9 Außentemperaturfühler QAC 34
H1 Externe Störanzeige
H2 Anzeige Brennerbetrieb
Funktionbeschreibung externes Spannungssignal (0 - 10 V):
Sollwertvorgabe (Prog.-Nr. 618, Code 4)
Die Wärmeanforderung wird in diesem Fall über ein Analogsignal vorgegeben (Spannungssignal 0 bis 10 V).
Der Max.-Wert wird über die Prog.-Nr. 622 in der BMU festgelegt. Der Einstellbereich dieses Parameters reicht
von 5 bis 100 °C (begrenzt durch die max. Kesseltemp. von 85 °C).
Aus der Temperaturanforderung wird auch die Heizanforderung abgeleitet.
Dabei gilt ein Schwellwert von 5 °C, d.h bei einer Temp. von 6 °C wird die Heizanforderung gesetzt
Die Anforderung wird dem Heizkreis 1der BMU zugeordnet. Eine evtl. vorhandene weitere Heizanforderung
wird parallel akzeptiert, die Temperaturanforderung wird über Maximumbildung ermittelt.
Leistungsvorgabe (Prog.-Nr. 618, Code 5)
Die Kesselleistung wird in diesem Fall über ein Analogsignal vorgegeben (Spannungssignal 0 bis 10 V).
Dieses Analogsignal wird an die BMU übertragen und als Prozentwert auf den möglichen Leistungsbereich
angewandt. Die Schwelle, ab der das Analogsignal die Leistungsvorgabe aktivieren soll, wird mit der Prog.-
Nr. 623 in der BMU festgelegt. Damit wird gleichzeitig der Min.-Wert festgelegt.
Der Bereich zwischen Min.- u. Max.-Wert wird in ein Leistungssignal von 0 bis 100 % umgerechnet.
Liegt das Analogsignal tiefer als der Min.-Wert wird der Kessel mit min. Leistung gefahren; beim Max.-Wert
wird erfolgt die Ansteuerung mit max. Leistung. Liegt das Analogsignal unter der Schwelle, dann ist die
Leistungsvorgabe nicht aktiv.
4
D
Ein Mischerheizkreis (MHK) mit Raumregelgerät RRG (B5),
inkl. Speichertemperaturregelung
H1
H2
WGB 2.
K5
N4
N
NETZ
230V AC
K5 Modul CISP
M1 Pumpe Pumpenheizkreis *)
M2 Pumpe Mischernheizkreis *)
M3 Speicherladepumpe *)
1)
N
Steuer- und Regeleinheit
1)
N4 Mischermodul CIM *)
bei einer Temp. von 4 °C wird die Heizanforderung zurückgesetzt.
weitere Temp.anforderung (z.B. MHK) über RRG (B5)
M7; Zirkulationspumpe
H1; Externe Störmeldung
H2; Anzeige Brennerbetrieb
( PHK )
B3
Ext. Regler
N15
0-10 V DC
WW
M7
Z
M3
M1
N15 Ext. Heizungsregler
Y1 Mischer *)
1) bauseits
*) Zubehör
Gemischtes Heizsystem
HK 2
HK 1
( MHK )
B5
B1
M2
M
Y1
1)
