Inhaltszusammenfassung für S-Power SenCon Basic

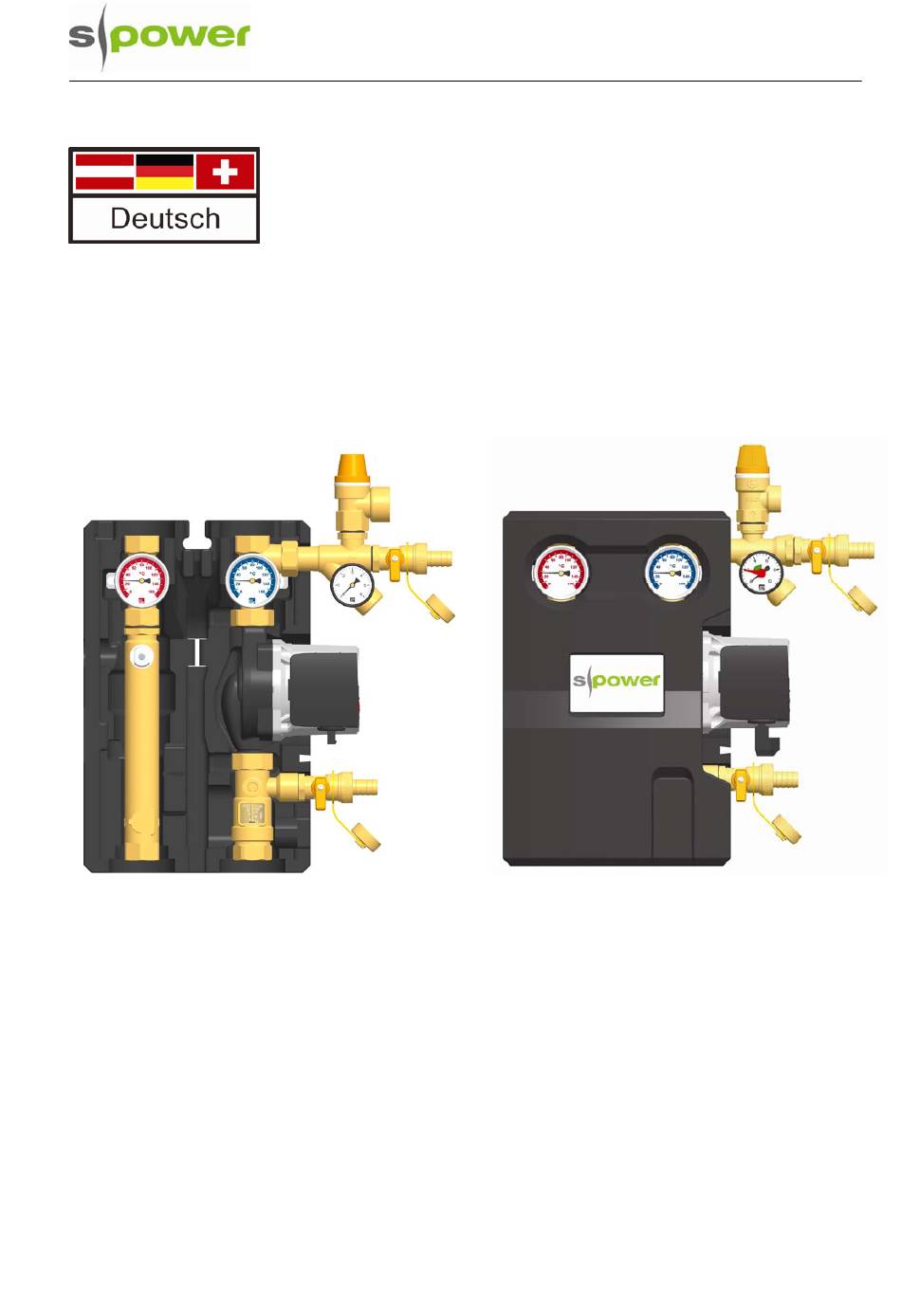

- Seite 1 Installations- und Inbetriebnahmeanleitung Solarstationen SenCon Basic...
- Seite 2 1 Allgemeines Art.Nr. 99631031SPW – Version V02 – Stand 2011/01 s-power Original-Anleitung Entwicklungs- und Vertriebs-GmbH Technische Änderungen vorbehalten! Industriestr. 24-27 Printed in Germany – Copyright by s-power D-49716 Meppen 99631031SPW – V02 2011/01...
- Seite 3 1 Allgemeines Inhaltsverzeichnis Allgemeines ........................4 Zu dieser Anleitung ......................4 Zu diesem Produkt......................4 Bestimmungsgemäße Verwendung................5 Sicherheitshinweise......................6 Montage und Installation [Fachmann].................. 8 Inbetriebnahme [Fachmann]....................10 Spülen und Befüllen des Solarkreises ................. 11 Vorbereitung zum Spülen .................... 13 Spülen und Befüllen.....................
- Seite 4 Bewahren Sie diese Anleitung zum späteren Gebrauch in der Nähe der Anlage auf. Zu dieser Anleitung Diese Anleitung beschreibt die Funktion, Installation, Inbetriebnahme und Bedienung der Solarstationen SenCon Basic. Die mit [Fachmann] bezeichneten Kapitel richten sich ausschließlich an den Fachhandwerker. Für andere Komponenten der Solaranlage, wie Kollektoren, Speicher, Ausdehnungsgefäße und Regler, beachten Sie bitte die Anleitungen des jeweiligen Herstellers.
- Seite 5 1 Allgemeines Bestimmungsgemäße Verwendung Die Solarstation darf nur in solarthermischen Anlagen als Pumpstation im Solarkreis unter Berücksichtigung der in dieser Anleitung angegebenen technischen Grenzwerte verwendet werden. Bauartbedingt darf sie nur wie in dieser Anleitung beschrieben montiert und betrieben werden! Die bestimmungswidrige Verwendung führt zum Ausschluss jeglicher Haftungsansprüche. Bei Sonnenschein heizen sich die Kollektoren sehr stark auf.
- Seite 6 2 Sicherheitshinweise 2 Sicherheitshinweise Die Installation und Inbetriebnahme sowie der Anschluss der elektrischen Komponenten setzen Fachkenntnisse voraus, die einem anerkannten Berufsabschluss als Anlagenmechaniker/in für Sanitär-, Heizungs- und Klimatechnik bzw. einem Beruf mit vergleichbarem Kenntnisstand entsprechen [Fachmann]. Bei der Installation und Inbetriebnahme muss folgendes beachtet werden: einschlägige regionale und überregionale Vorschriften •...
- Seite 7 2 Sicherheitshinweise ACHTUNG Sachschaden durch Mineralöle! Mineralölprodukte beschädigen die EPDM-Dichtungselemente nachhaltig, wodurch die Dicht- eigenschaften verloren gehen. Für Schäden, die durch derartig beschädigte Dichtungen entstehen, übernehmen wir weder eine Haftung noch leisten wir Garantieersatz. Vermeiden Sie unbedingt, dass EPDM mit mineralölhaltigen Substanzen in Kontakt kommt.
- Seite 8 3 Montage und Installation [Fachmann] 3 Montage und Installation [Fachmann] Zubehör: Schneidringverschraubung 1. Schieben Sie die Überwurfmutter ② und den Schneid- ring ③ auf das Kupferrohr ①. Damit eine sichere Krafteinleitung und Abdichtung gewährleistet ist, muss das Rohr mindestens 3 mm aus dem Schneidring her- aus stehen.
- Seite 9 3 Montage und Installation [Fachmann] 4. Verrohren Sie die Solarstation mit der Anlage ⑤ Vorlauf vom Kollektorfeld ① Rücklauf zum Kollektorfeld ④ Vorlauf zum Speicher ③ Rücklauf vom Speicher Alle Verschraubungen sind als ¾" Innengewinde ausgeführt. 5. Schließen Sie die Anschlussleitung für das Ausdeh- nungsgefäß...
- Seite 10 4 Inbetriebnahme [Fachmann] 4 Inbetriebnahme [Fachmann] Beachten Sie die folgenden Sicherheitshinweise zur Inbetriebnahme der Station: WARNUNG Verbrennungs- und Verbrühungsgefahr! Die Armaturen können über 100 °C heiß werden. Deshalb darf die Anlage nicht bei heißen Kollektoren (starkem Sonnenschein) gespült oder befüllt werden. Beachten Sie, dass bei zu hohem Anlagendruck heißer Wärmeträger aus den Sicherheitsventilen austritt! Beim Entlüften kann der Wärmeträger als Dampf austreten und zu Verbrühungen führen!
- Seite 11 4 Inbetriebnahme [Fachmann] Spülen und Befüllen des Solarkreises Die zum Spülen und Befüllen erforderlichen Füll- und Entleeranschlüsse sind in der Solarstation integriert. Damit die im Solarsystem vorhandenen Schmutzteilchen nicht in das Ausdehnungsgefäß eingespült werden, empfehlen einige Hersteller, das Ausdehnungsgefäß während des Spülens und Befüllens vom Solarkreis zu trennen.
- Seite 12 4 Inbetriebnahme [Fachmann] Luftfang Der Luftfang mit Handentlüfter dient zur Entlüftung der Solaranlage. Um eine einwandfreie Entlüftung des Solarkreises zu gewährleisten, muss die Strömungsgeschwindigkeit im Vorlauf mindestens 0,3 m/s betragen. Rohrdurchmesser [mm] Volumenstrom bei 0,3 m/s ∅ Außen ∅ Innen l/min ~ 217 ~ 3,6...
- Seite 13 4 Inbetriebnahme [Fachmann] Vorbereitung zum Spülen Der Solarkreis wird in der Flussrichtung gespült. 1. Trennen Sie ggf. das Ausdehnungsgefäß von der Solaranlage. Beachten Sie hierzu die Hinweise des Herstellers! 2. Stellen Sie die Schwerkraftbremse im Vorlauf-Kugelhahn [5.2] auf Betrieb (0°, siehe Seite 11). 3.
- Seite 14 4 Inbetriebnahme [Fachmann] 3. Um die Pumpenstrecke zu entlüften, öffnen Sie langsam den Rücklaufkugelhahn [1.2] (0°, siehe Seite 11) und schließen ihn wieder. 4. Schließen Sie den Entleerhahn [3.2] bei laufender Befüllpumpe und erhöhen Sie den Anlagendruck auf ca. 5 bar. Der Anlagendruck kann am Manometer abgelesen werden.
- Seite 15 4 Inbetriebnahme [Fachmann] WARNUNG Gefahr für Leib und Leben durch Stromschlag! Vor elektrischen Arbeiten am Regler den Netzstecker ziehen! Stecken Sie den Netzstecker des Reglers erst nach Abschluss aller Installationsarbeiten in eine Steckdose. So verhindern Sie ein unbeabsichtigtes Anlaufen der Motoren. 10.
- Seite 16 4 Inbetriebnahme [Fachmann] Einstellen der Solaranlage Für die korrekte Einstellung des Volumenstroms sind die Angaben des Kollektorherstellers zu berücksichtigen. Skala: 0,5-15 l/min Ablesekante = Oberkante des Schwebekörpers Beispiel: ca. 4 l/min 1. Stellen Sie den gewünschten max. Volumenstrom über die Drehzahlstufe der Solarpumpe ein.
- Seite 17 5 Wartung [Fachmann] 5 Wartung [Fachmann] Entleeren der Solaranlage 1. Schalten Sie den Regler aus und sichern Sie ihn gegen erneutes Einschalten. 2. Öffnen Sie die Schwerkraftbremsen im Vorlauf- und Rücklauf-Kugelhahn [5.2|1.2], indem Sie sie in 45°-Stellung drehen (45°, siehe Seite 11). 3.
- Seite 18 6 Ersatzteile 6 Ersatzteile Bitte füllen Sie im Fall einer Reklamation das Inbetriebnahmeprotokoll auf Seite 23 vollständig aus und senden es an uns zurück. 99631031SPW – V02 2011/01...
- Seite 19 7 Technische Daten und Druckverlustkennlinie 7 Technische Daten und Druckverlustkennlinie Abmessungen: Höhe gesamt (ohne Regler) 380 mm Höhe gesamt (mit Regler) 564 mm Breite gesamt 293 mm Tiefe 150 mm Achsabstand, VL/RL 100 mm Rohranschlüsse ¾" Innengewinde Anschluss für Ausdehnungsgefäß ¾"...
- Seite 20 7 Technische Daten und Druckverlustkennlinie Volumenstrom [l/h] 99631031SPW – V02 2011/01...
- Seite 21 8 Funktion Schwerkraftbremsen 8 Funktion Schwerkraftbremsen Die Schwerkraftbremsen in dieser Station verhindern innerhalb ihres Einsatzbereiches unerwünschte Schwerkraftzirkulation. Die Funktionsfähigkeit der Schwerkraftbremsen ist abhängig: von der Anlagenhöhe • von der Temperaturdifferenz zwischen Speicher und Kollektor • vom verwendeten Wärmeträgermedium • Im unten stehenden Diagramm können Sie ablesen, ob die integrierten Schwerkraftbremsen der Station für Ihre Anlage ausreichen.
- Seite 22 8 Funktion Schwerkraftbremsen Sie wollen es genau wissen? Die Dichte der Solarflüssigkeit nimmt mit steigender Temperatur stark ab. In hohen Anlagen und bei großen Temperaturdifferenzen kommt es durch den Dichteunterschied zu Schwerkraftzirkulation. Diese Zirkulation kann zu einer Abkühlung des Speichers führen. Beispielrechnung: Δp = Δρ...
- Seite 23 9 Inbetriebnahmeprotokoll 9 Inbetriebnahmeprotokoll Anlagenbetreiber Anlagenstandort Kollektoren (Anzahl / Typ) Kollektorfläche m² (Höhendifferenz zwischen Anlagenhöhe Station und Kollektorfeld) Rohrleitung ⌀ Entlüftung ⃞ Handentlüfter ⃞ Automatikentlüfter (Kollektorfeld) ⃞ Nein ⃞ Entlüftet Luftfang ⃞ Entlüftet (Station) Wärmeträger (Typ) % Glykol S e r i e n n u m m e r n Frostschutz (geprüft bis): °C Volumenstrom...
- Seite 24 Entwicklungs- und Vertriebs-GmbH Industriestr. 24-27 Telefon: +49 (0) 5931 88388 D-49716 Meppen Telefax: +49 (0) 5931 88388 99 99631031SPW – V02 2011/01...
