Nolan N-Com basic Kit2 N102 Sicherheit Und Gebrauchsanleitung Seite 13

Legen Sie die Öse des Nackenpolsters (linke Seite) in die entsprechende

Aussparung des Basic Kit2. (Abb. 14)
Drehen Sie den Helm so, dass Sie N-Com in der Einbauöffnung von außen

betrachten (Abb. 15).
Ergreifen Sie Basic Kit2 und führen Sie, noch immer N-Com und die Außenhülle

betrachtend, die Positionierungslasche in die Nut A der Helmschale ein (Abb.
16).
Richten Sie die Kontaktplatine mit der Aussparung der Helmschale aus und

befestigen Sie ihn. Achten Sie dabei darauf, dass der Haken einrastet
Überprüfen Sie die Lage des Basic Kit2 auf der linken Seite. Die Lage des

Druckknopfs muss mit der Aussparung des Basic Kit2 übereinstimmen.
Befestigen Sie das linke Wangenpolster wieder in seiner Ursprungsposition. Der

Druckknopf muss einrasten. Auf diese Weise ist der Basic Kit2 an der Helmschale
befestigt.
Bemerkung: Fügen Sie zum mühelosen Einbauen des Wangenpolsters die hintere
Lasche zwischen Basic Kit2 und der Innenschale ein. Versenken Sie die Lasche
ganz, so dass sich der Druckknopf und sein Gegenstück an der Helmschale
decken (Abb. 17).

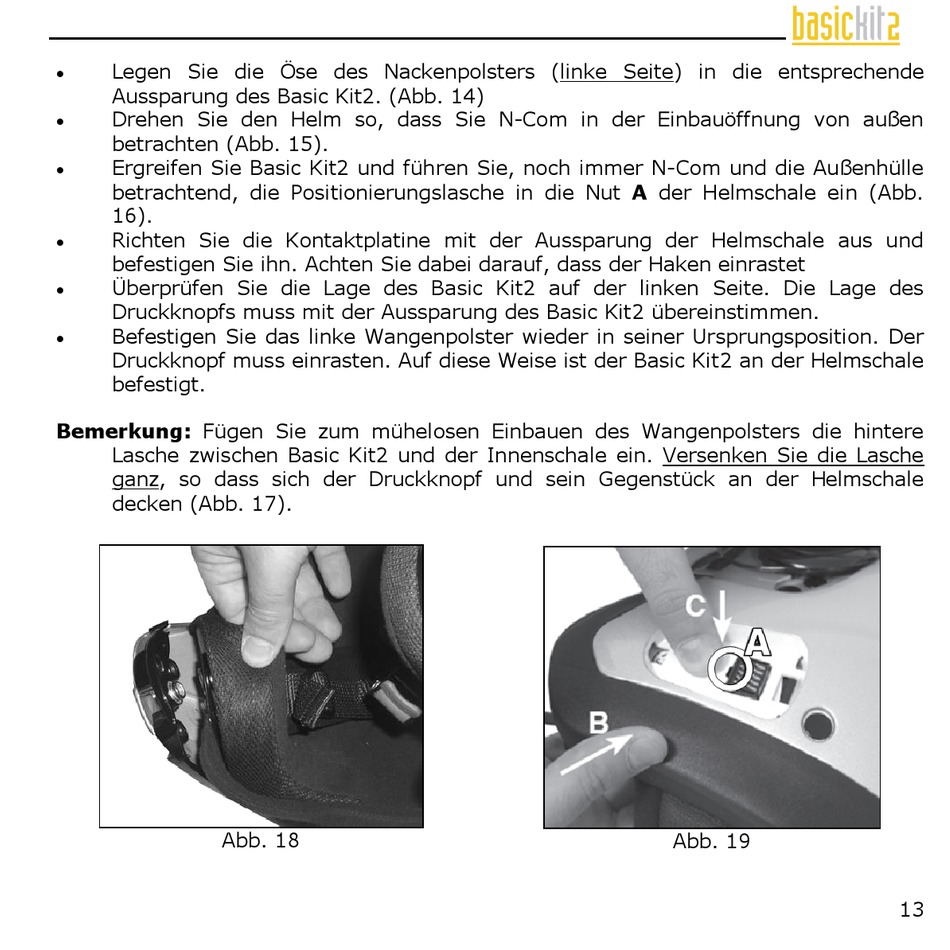

Abb. 18 Abb. 19
