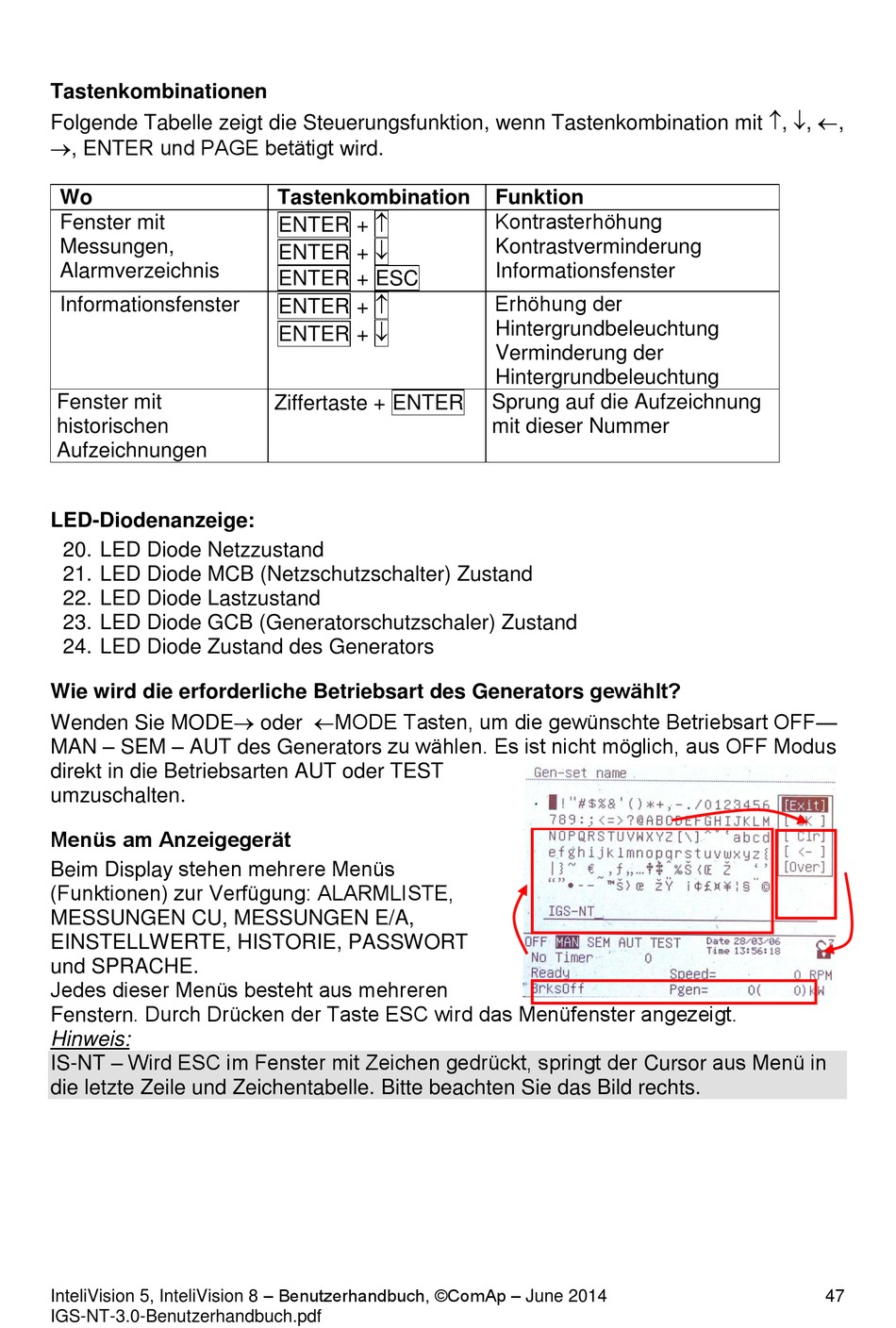

Tastenkombinationen
Folgende Tabelle zeigt die Steuerungsfunktion, wenn Tastenkombination mit , , ,
, ENTER und PAGE betätigt wird.
Wo
Fenster mit
Messungen,
Alarmverzeichnis
Informationsfenster
Fenster mit
historischen
Aufzeichnungen
LED-Diodenanzeige:
20. LED Diode Netzzustand
21. LED Diode MCB (Netzschutzschalter) Zustand
22. LED Diode Lastzustand
23. LED Diode GCB (Generatorschutzschaler) Zustand
24. LED Diode Zustand des Generators
Wie wird die erforderliche Betriebsart des Generators gewählt?
Wenden Sie MODE oder MODE Tasten, um die gewünschte Betriebsart OFF—
MAN – SEM – AUT des Generators zu wählen. Es ist nicht möglich, aus OFF Modus
direkt in die Betriebsarten AUT oder TEST
umzuschalten.
Menüs am Anzeigegerät
Beim Display stehen mehrere Menüs
(Funktionen) zur Verfügung: ALARMLISTE,
MESSUNGEN CU, MESSUNGEN E/A,
EINSTELLWERTE, HISTORIE, PASSWORT
und SPRACHE.
Jedes dieser Menüs besteht aus mehreren
Fenstern. Durch Drücken der Taste ESC wird das Menüfenster angezeigt.
Hinweis:
IS-NT – Wird ESC im Fenster mit Zeichen gedrückt, springt der Cursor aus Menü in
die letzte Zeile und Zeichentabelle. Bitte beachten Sie das Bild rechts.
InteliVision 5, InteliVision 8 – Benutzerhandbuch, ©ComAp – June 2014
IGS-NT-3.0-Benutzerhandbuch.pdf
Tastenkombination
ENTER +
ENTER +
ENTER + ESC
ENTER +
ENTER +
Ziffertaste + ENTER
Funktion
Kontrasterhöhung
Kontrastverminderung
Informationsfenster
Erhöhung der
Hintergrundbeleuchtung
Verminderung der
Hintergrundbeleuchtung
Sprung auf die Aufzeichnung
mit dieser Nummer
47
