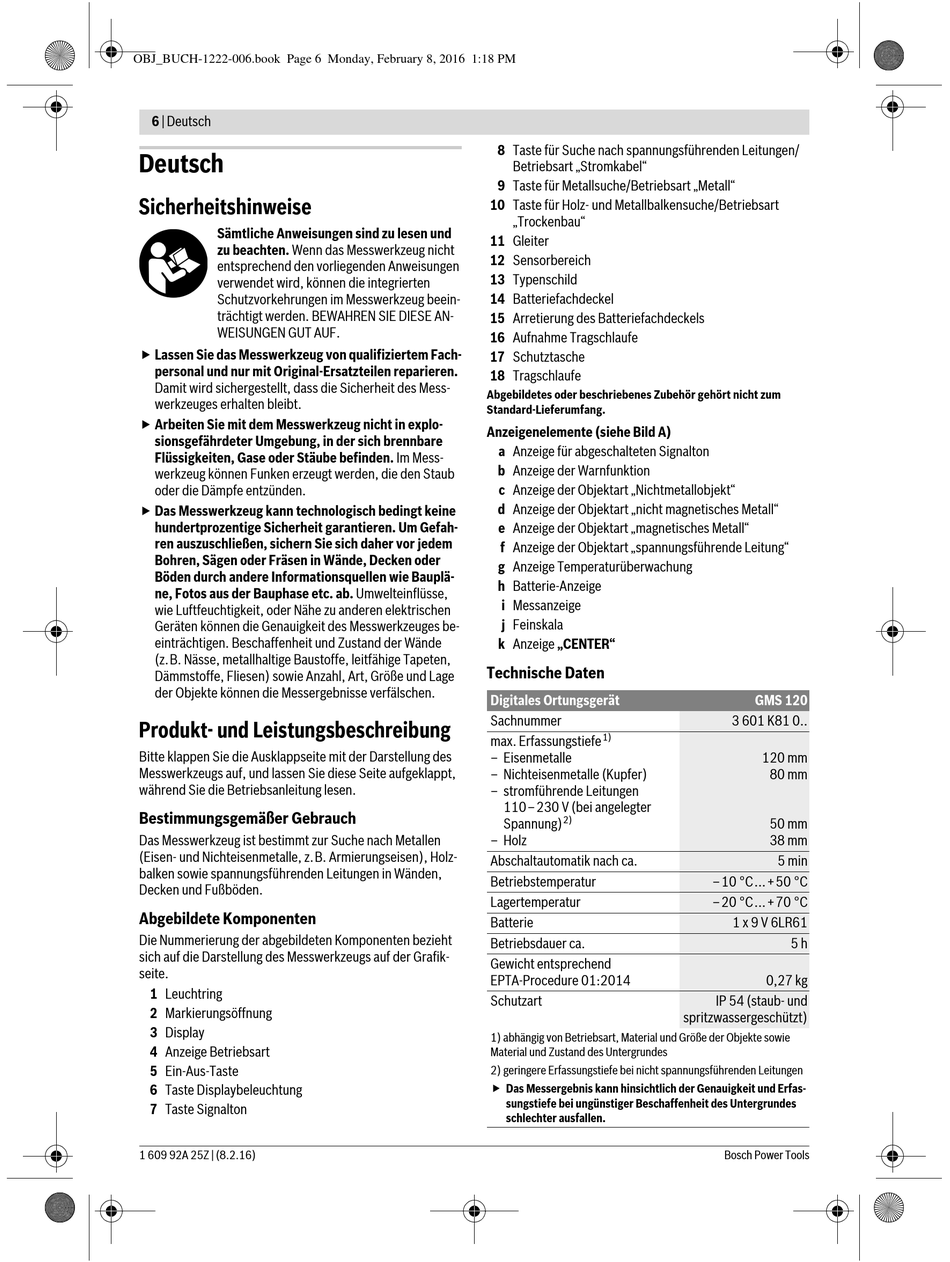

6 | Deutsch
Deutsch

Sicherheitshinweise

Sämtliche Anweisungen sind zu lesen und
zu beachten. Wenn das Messwerkzeug nicht
entsprechend den vorliegenden Anweisungen
verwendet wird, können die integrierten
Schutzvorkehrungen im Messwerkzeug beein-
trächtigt werden. BEWAHREN SIE DIESE AN-
WEISUNGEN GUT AUF.
 Lassen Sie das Messwerkzeug von qualifiziertem Fach-
personal und nur mit Original-Ersatzteilen reparieren.
Damit wird sichergestellt, dass die Sicherheit des Mess-
werkzeuges erhalten bleibt.
 Arbeiten Sie mit dem Messwerkzeug nicht in explo-
sionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden. Im Mess-
werkzeug können Funken erzeugt werden, die den Staub
oder die Dämpfe entzünden.
 Das Messwerkzeug kann technologisch bedingt keine
hundertprozentige Sicherheit garantieren. Um Gefah-
ren auszuschließen, sichern Sie sich daher vor jedem
Bohren, Sägen oder Fräsen in Wände, Decken oder
Böden durch andere Informationsquellen wie Bauplä-
ne, Fotos aus der Bauphase etc. ab. Umwelteinflüsse,
wie Luftfeuchtigkeit, oder Nähe zu anderen elektrischen
Geräten können die Genauigkeit des Messwerkzeuges be-
einträchtigen. Beschaffenheit und Zustand der Wände
(z.B. Nässe, metallhaltige Baustoffe, leitfähige Tapeten,
Dämmstoffe, Fliesen) sowie Anzahl, Art, Größe und Lage
der Objekte können die Messergebnisse verfälschen.

Produkt- und Leistungsbeschreibung

Bitte klappen Sie die Ausklappseite mit der Darstellung des
Messwerkzeugs auf, und lassen Sie diese Seite aufgeklappt,
während Sie die Betriebsanleitung lesen.
Bestimmungsgemäßer Gebrauch
Das Messwerkzeug ist bestimmt zur Suche nach Metallen
(Eisen- und Nichteisenmetalle, z.B. Armierungseisen), Holz-
balken sowie spannungsführenden Leitungen in Wänden,
Decken und Fußböden.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Messwerkzeugs auf der Grafik-
seite.
1 Leuchtring
2 Markierungsöffnung
3 Display
4 Anzeige Betriebsart
5 Ein-Aus-Taste
6 Taste Displaybeleuchtung
7 Taste Signalton
1 609 92A 25Z | (8.2.16)
8 Taste für Suche nach spannungsführenden Leitungen/
Betriebsart „Stromkabel"
9 Taste für Metallsuche/Betriebsart „Metall"
10 Taste für Holz- und Metallbalkensuche/Betriebsart
„Trockenbau"
11 Gleiter
12 Sensorbereich
13 Typenschild
14 Batteriefachdeckel
15 Arretierung des Batteriefachdeckels
16 Aufnahme Tragschlaufe
17 Schutztasche
18 Tragschlaufe
Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang.
Anzeigenelemente (siehe Bild A)
a Anzeige für abgeschalteten Signalton
b Anzeige der Warnfunktion
c Anzeige der Objektart „Nichtmetallobjekt"
d Anzeige der Objektart „nicht magnetisches Metall"
e Anzeige der Objektart „magnetisches Metall"
f Anzeige der Objektart „spannungsführende Leitung"
g Anzeige Temperaturüberwachung
h Batterie-Anzeige
i Messanzeige
j Feinskala
k Anzeige „CENTER"
Technische Daten
Digitales Ortungsgerät
Sachnummer
1)
max. Erfassungstiefe
– Eisenmetalle
– Nichteisenmetalle (Kupfer)
– stromführende Leitungen
110–230 V (bei angelegter
2)
Spannung)
– Holz
Abschaltautomatik nach ca.
Betriebstemperatur
Lagertemperatur
Batterie
Betriebsdauer ca.
Gewicht entsprechend
EPTA-Procedure 01:2014
Schutzart
1) abhängig von Betriebsart, Material und Größe der Objekte sowie
Material und Zustand des Untergrundes
2) geringere Erfassungstiefe bei nicht spannungsführenden Leitungen
 Das Messergebnis kann hinsichtlich der Genauigkeit und Erfas-
sungstiefe bei ungünstiger Beschaffenheit des Untergrundes
schlechter ausfallen.
GMS 120
3 601 K81 0..
120 mm
80 mm
50 mm
38 mm
5 min
–10 °C...+50 °C
–20 °C...+70 °C
1 x 9 V 6LR61
5 h
0,27 kg
IP 54 (staub- und
spritzwassergeschützt)
