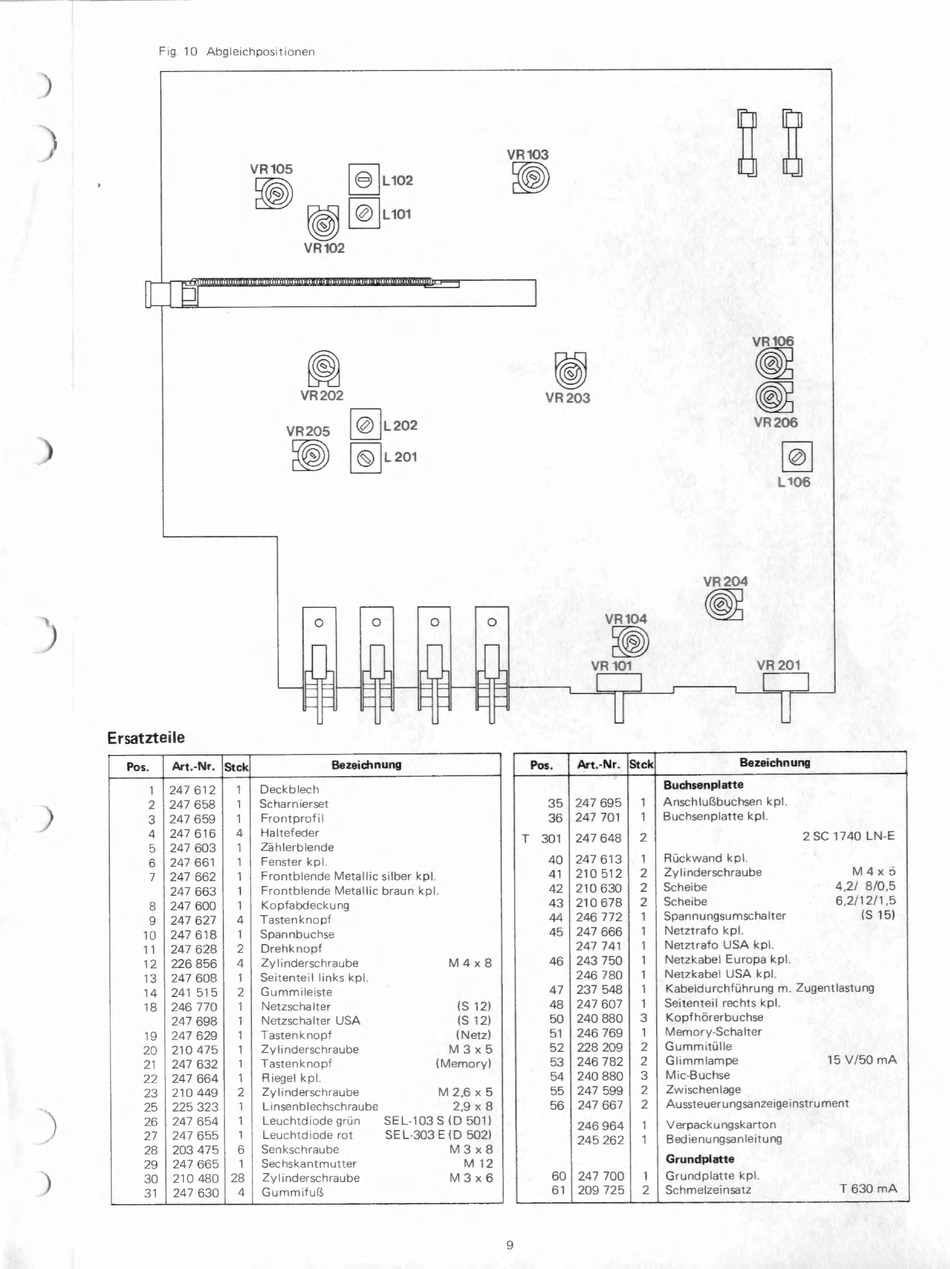

Dual C 809 Serviceinformation Seite 8

Fig. 10 Abgleichpositionen
SÍ
VR105
3 Lee
EN
Lee
VR102
ITT ÉCONOMIE
Ersatzteile
D
Bezeichnung
1 | 247 612 1 Deckblech
2 | 247 658 | 1 | Scharnierset
) 3 | 247 659 | 1 | Frontprofil
4 |247 616 | 4 | Haltefeder
5 | 247 603 | 1 | Zählerblende
6 | 247 661 1 | Fenster kpl.
7 | 247 662 1 | Frontblende Metallic silber kpl.
247 663 | 1 | Frontblende Metallic braun kpl.
8 | 247 600 1 | Kopfabdeckung
9 | 247627 | 4 | Tastenknopf
10 | 247618 | 1 | Spannbuchse
11 | 247 628 | 2 | Drehknopf
12 | 226 856 | 4 | Zylinderschraube M4x8
247 608 | 1 | Seitenteil links kpl.
241 515| 2 | Gummileiste
246 770 | 1 | Netzschalter (S 12)
247 698 | 1 | Netzschalter USA (S 12)
247 629 | 1 | Tastenknopf (Netz)
210 475| 1 | Zylinderschraube M3x5
247632| 1| Tastenknopf (Memory)
247664 | 1 | Riegel kpl.
210 449 | 2 | Zylinderschraube M26x5
. 225 323 | 1 | Linsenblechschraube 29 x 8
) 247 654 | 1 | Leuchtdiode grün SEL-103 S (D 501)
y 247655| 1 | Leuchtdiode rot SEL-303 E (D 502)
203 475| 6 | Senkschraube M3x8
247665| 1 | Sechskantmutter M 12
) 210 480 | 28 | Zylinderschraube M3x6
247630| 4 | Gummifuß
247 695
247 701
247 648
247 613
210 512
210 630
210 678
246 772
247 666
247 741
243 750
246 780
237 548
247 607
240 880
246 769
228 209
246 782
240 880
247 599
247 667
246 964
245 262
247 700
209 725
VR 204
©
SC?
VR 201
Buchsenplatte
Anschlußbuchsen kpl.
Buchsenplatte kpl.
2SC 1740 LN-E
Rückwand kpl.
Zylinderschraube M 4 x 5
Scheibe 4,2/ 8/0,5
Scheibe 6,2/12/1,5
Spannungsumschalter (S 15)
Netztrafo kpl.
Netztrafo USA kpl.
Netzkabel Europa kpl.
Netzkabel USA kpl.
Kabeldurchfúhrung m. Zugentlastung
Seitenteil rechts kpl.
Kopfhórerbuchse
Memory-Schalter
Gummitúlle
Glimmlampe 15 V/50 mA
Mic-Buchse
Zwischenlage
Aussteuerungsanzeigeinstrument
Verpackungskarton
Bedienungsanleitung
Grundplatte
Grundplatte kpl.
Schmelzeinsatz T 630 mA
