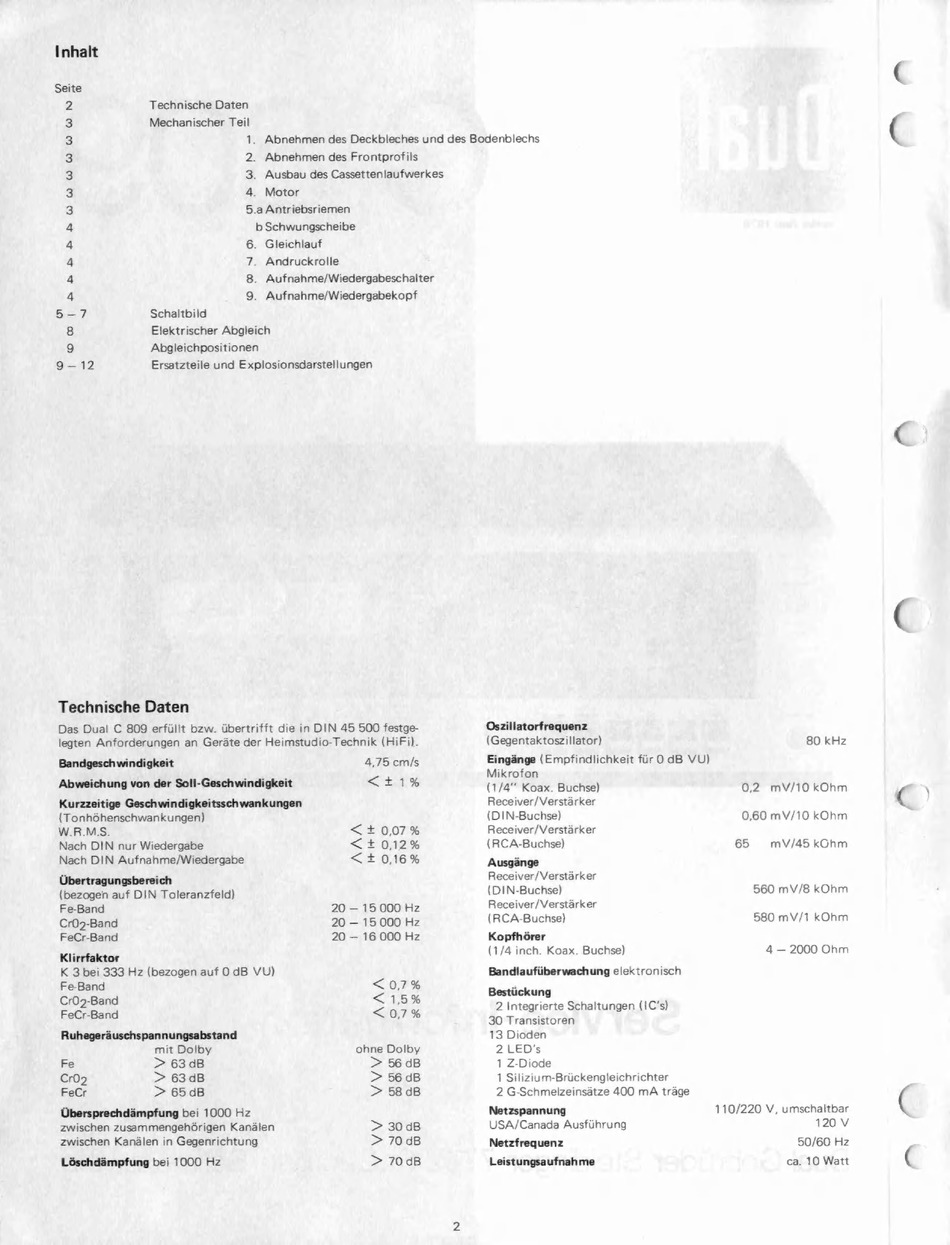

Dual C 809 Serviceinformation Seite 2

Inhalt
Seite
2 Technische Daten
3 Mechanischer Teil
3 1. Abnehmen des Deckbleches und des Bodenblechs
3 2. Abnehmen des Frontprofils
3 3. Ausbau des Cassettenlaufwerkes
3 4. Motor
3 5.a Antriebsriemen
4 b Schwungscheibe
4 6. Gleichlauf
4 7. Andruckrolle
4 8. Aufnahme/Wiedergabeschalter
4 9. Aufnahme/Wiedergabekopf
5-7 Schaltbild
8 Elektrischer Abgleich
9 Abgleichpositionen
9 — 12 Ersatzteile und Explosionsdarstellungen
Technische Daten
Das Dual C 809 erfüllt bzw. übertrifft die in DIN 45 500 festge- Oszillatorfrequenz
legten Anforderungen an Geráte der Heimstudio-Technik (HiFi). (Gegentaktoszillator)
Bandgeschwindigkeit
4,75 cm/s
Eingänge (Empfindlichkeit für O dB VU)
Mikrofon
a E — +
Abweichung von der Soll-Geschwindigkeit
<+1%
(1/4" Koax. Buchse)
Kurzzeitige Geschwindigkeitsschwankungen Receiver/Verstärker
(Tonhöhenschwankungen) (DIN-Buchse)
W.R.M.S. < + 0,07 % Receiver/Verstärker
Nach DIN nur Wiedergabe < + 0,12% (RCA-Buchse)
Nach DIN Aufnahme/Wiedergabe <# 0,16% Ausgänge
Übertragungsbereich
Receiver/Verstärker
(bezogen auf DIN Toleranzfeld) (DIN-Buchse)
Fe-Band 20 — 15 000 Hz Receiver/Verstárker
Cr02-Band 20 — 15 000 Hz (RCA-Buchse)
FeCr-Band 20 — 16 000 Hz Kopfhórer
Klirrfaktor (1/4 inch. Koax. Buchse)
K 3 bei 333 Hz (bezogen auf O dB VU) Bandlaufüberwachung elektronisch
Fe-Band <07% a
— <15% E te Schaltungen (IC's)
FeCr-Band < 0,7% Au ——
30 Transistoren
Ruhegeräuschspannungsabstand 13 Dioden
mit Dolby ohne Dolby 2 LED's
Fe > 63 dB > 56 dB 1 Z-Diode
CrO2 > 63 dB > 56 dB 1 Silizium-Brückengleichrichter
FeCr > 65 dB > 58 dB 2 G-Schmelzeinsátze 400 mA tráge
Ubersprechdámpfung bei 1000 Hz
Netzspannung
zwischen zusammengehórigen Kanálen
> 30 dB
USA/Canada Ausführung
zwischen Kanälen in Gegenrichtung > 70 dB Netzfrequenz
Lôschdämpfung bei 1000 Hz > 70 dB Leistungsaufnahme
80 kHz
0,2 mV/10 kOhm
0,60 mV/10 kOhm
65 mV/45 kOhm
560 mV/8 kOhm
580 mV/1 kOhm
4 — 2000 Ohm
110/220 V, umschaltbar
120 V
50/60 Hz
ca. 10 Watt
