Olsberg LOMBOK Montage- Und Bedienungsanleitung
Quicklinks
Verwandte Anleitungen für Olsberg LOMBOK
Inhaltszusammenfassung für Olsberg LOMBOK

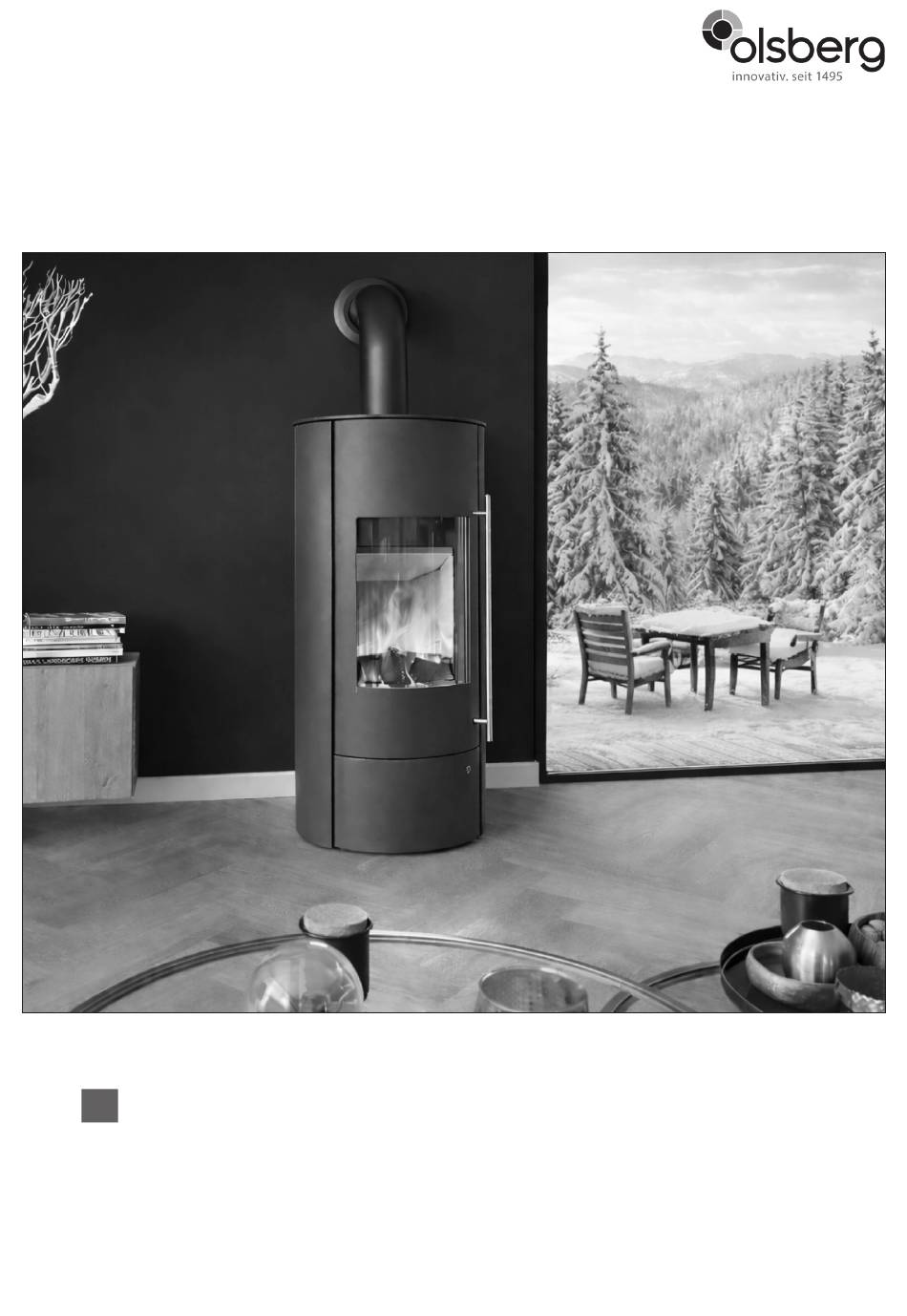

- Seite 1 LOMBOK Montage- und Bedienungsanleitung...
- Seite 2 Produktübersicht (schematische Darstellung) Hinweis: Diese Montage- und Bedienungsanleitung bezieht sich auf die folgenden Geräte: Produktübersicht Ident-Nr Bezeichnung Ausführung Anschlussstutzen Abgasrohr 23/8361 LOMBOK 6kW Stahl schwarz 23/8363 LOMBOK 6kW Naturstein Serpentin Griff zum Öffnen der Feuerraumtür 23/8365 LOMBOK 6kW Keramik hämatit Brennraum (Schamotte)
- Seite 3 LOMBOK Schnellstart Schnellstart I. Anzünden ● Vor dem Anzünden prüfen, dass keine brennbaren Gegenstände auf dem Kaminofen abgelegt sind. ● Verbrennungsluftschieber ganz öffnen! (Bedienhebelstellung II, Luftschieberstellung 100% geöffnet, siehe Tabelle 1) ● Kleine Menge Brennholz und darüber Anzündmaterial auf- legen und anzünden (Anzündwürfel und trockenes, kleines Anzündholz)!
- Seite 4 (EU) 2024/1781 Ersatzteile Entsorgung CE-Kennzeichnung Allgemeine Garantiebedingungen Die Olsberg GmbH erklärt, dass sich das in dieser Anleitung be- schriebene Produkt in Übereinstimmung mit den grundlegenden Technisches Produktdatenblatt Anforderungen und relevanten Vorschriften der EN Normen be- LOMBOK 6kW findet. Das Produkt erfüllt die Anforderungen der im CE- NOTIZEN Konformitätszeichen angegebenen Werte und Eigenschaften.
- Seite 5 Allgemeine Hinweise LOMBOK für den Fachbetrieb und für den Benutzer Zielgruppen dieser Anleitung 1.2 Darstellung von Informationen Geschultes Personal eines Fachbetriebs: Sicherheitszeichen ● Lesen Sie sich diese Anleitung vor der Aufstellung oder Fachwartung aufmerksam durch! Warnung! Gefahrenstufe ● Beachten Sie die Sicherheitsbestimmungen und die örtlichen, Nichtbeachten kann zu unmittelbaren und schweren Personenschäden oder zum Tod...
- Seite 6 Allgemeine Hinweise LOMBOK für den Fachbetrieb und für den Benutzer Achtung! Raumluftabhängiger Betrieb ● Der Ofen entnimmt die Verbrennungsluft aus dem Aufstellraum. Gefahr von Produkt- und Sachschäden! Es muss sichergestellt sein, dass ausreichend Luft nachströmen ● Beachten Sie die Hinweise zur Wartung! kann.
- Seite 7 Allgemeine Hinweise LOMBOK für den Fachbetrieb und für den Benutzer Verbrennungsluftleitung Sprechen Sie bitte im Vorfeld der Installation mit Ihrem Wird der Ofen über eine Verbrennungsluftleitung angeschlossen, Bezirksschornsteinfegermeister. sind nachfolgende Punkte zu beachten: ● Verbrennungsluftleitung möglichst kurz und dicht ausführen, vor- ū...
- Seite 8 Anleitung zur Bedienung und Nutzung LOMBOK für den Benutzer 2 Bedienung 2.1 Vor der Benutzung Hinweis: Frisch geschlagenes Holz hat eine sehr hohe Feuchtigkeit ● Beachten Sie, dass sich im Strahlungsbereich des Kaminofens kei- und brennt deshalb sehr schlecht. Neben dem sehr geringen ne Gegenstände aus brennbaren Stoffen befinden oder abge-...
- Seite 9 Anleitung zur Bedienung und Nutzung LOMBOK für den Benutzer 2.3 Nutzung und Gebrauch ● Brennraum öffnen. ● Vor dem Anzünden prüfen, dass keine brennbaren Gegenstände auf dem Kaminofen abgelegt sind! ● Verbrennungsluftschieber ganz öffnen! ● Kleine Menge Brennholz und darüber Anzündmaterial auf- legen und anzünden (Anzündwürfel und trockenes, kleines...
- Seite 10 Anleitung zur Bedienung und Nutzung LOMBOK für den Benutzer Warnung! Verbrennungsluftschieberstellung Schwere Personen- und Sachschäden durch heiße Asche! (Verbrennungen/Brandgefahr Kaminofen und Asche müssen vor dem Reinigen/Entleeren des Aschekastens abgekühlt sein! Heizen ● Vor dem Auflegen des Brennstoffs den Aschekasten und den Feuerraum rechtzeitig entleeren! Ansonsten wird die Verbrennungsluftzufuhr behindert und eine Beschädigung der...
- Seite 11 Anleitung zur Bedienung und Nutzung LOMBOK für den Benutzer Verkleidungen Die Verkleidungen dürfen nicht überhitzt werden, da sonst Risse im Verkleidungsmaterial auftreten können. Die Oberflächen der Verkleidungen können sich unter Temperatur in der Optik verändern. Bei Keramikverkleidungen kann es zu Haarrissen oder der soge- nannten Krakelee kommen.
- Seite 12 Anleitung zur Bedienung und Nutzung LOMBOK für den Benutzer 2.7 Störungs- und Fehlerbehebung – was ist wenn...? Störung Mögliche Ursache Fehlerbehebung ● Fachbetrieb kontaktieren! Behebung durch Der Kaminofen zieht nicht ū Ist der Schornstein oder das Ofenrohr undicht? richtig einen Fachbetrieb ●...
- Seite 13 Anleitung zur Bedienung und Nutzung LOMBOK für den Benutzer 2.8 FAQ – häufig gestellte Fragen Ihre Frage Antwort (Olsberg) Was mache ich nach der Nutzung - kann ich das Haus verlassen, wenn Stellen Sie den Luftschieber auf geschlossen, dann verbrennt die die restliche Glut noch ausbrennt oder kann da noch was passieren? Glut und das Feuer erlischt nach einer gewissen Zeit.
- Seite 14 Hinweise zur Wartung, Instandhaltung und Entsorgung LOMBOK für den Fachbetrieb und für den Benutzer 3 Wartung und Instandhaltung 3.1 Reinigung und Pflege Warnung! Verbrennungsgefahr! Reinigungsarbeiten nur im kalten Zustand des Kaminofens ausführen! Erforderliche Tätigkeiten Wie oft? Womit? Kaminofen innen min. 1 x pro Jahr Handfeger, Aschesauger Verbindungsstück reinigen...
- Seite 15 Hinweise zur Wartung, Instandhaltung und Entsorgung LOMBOK für den Fachbetrieb und für den Benutzer 4 Entsorgung Hinweis: Ihr Kaminofen besteht zum überwiegenden Teil aus recyclingfähigen Rohstoffen. Nachfolgend finden Sie eine kurze Auflistung, wie Sie welche Komponente Ihres Kaminofens entsorgen können.
- Seite 16 (Geschäftseinheit Wärmetechnik) Auf Verschleißteile gewähren wir Ihnen eine sechsmonatige Werksgarantie. Einleitung Wir gratulieren Ihnen, dass Sie sich zum Kauf eines Olsberg- Als Verschleißteile und vom Verschleiß betroffene Elemente Kaminofens entschlossen haben. Wir unterziehen unsere Produkte sind definiert: umfangreichen Qualitätskontrollen und stetigen ū...
- Seite 17 Nuancen auftreten. Diese Unterschiede können deutlich bei ausgeschlossen. Lieferung von einzelnen Ersatzteilkeramiken auftreten und sind Olsberg haftet nicht für mittelbare und unmittelbare Schäden, die kein Grund zur Beanstandung. Die mechanischen Eigenschaften durch Geräte verursacht werden. Dazu gehören auch sind in Anlehnung an die gängigen Normen definiert und werden Raumverschmutzungen, die durch Zersetzungsprozesse organi- fertigungstechnisch umgesetzt.
- Seite 18 LOMBOK Technisches Produktdatenblatt 6 Technisches Produktdatenblatt 6.1 LOMBOK 6kW Maße (in mm) Die Maße können je nach Behang abweichen. Technische Änderungen und Irrtümer vorbehalten...
- Seite 19 Technisches LOMBOK Produktdatenblatt Deklarierte Produkteigenschaften (Werte in ( ) beziehen sich auf die optionale Abbrandsteuerung OEC) Harmonisierte technische Spezifikation EN 16510 Öcodesign Produktklassifizierung Type CA Nennwärmeleistung Teillastwärmeleistung part ƞ nom | ƞ part Energiewirkungsgrad ƞs nom | ƞs part Raumheizungs-Jahresnutzungsgrad...
- Seite 20 Technisches LOMBOK Produktdatenblatt Technische Grunddaten Hauptabmessungen (Höhe | Breite | Tiefe)* H | W | L 1424 | 617 | 549 Abmessungen der Brennkammer (Höhe | Breite | Tiefe) H | W | L 379 | 344 | 325 Abmessungen der Feuerraumöffnung (Höhe | Breite)
- Seite 21 Technisches LOMBOK Produktdatenblatt Abstand zu nicht brennbaren Materialien (Werte in [ ] beziehen sich auf den optional erhältlichen Strahlenschutz) Rückwand d Rnon Seitenwände d Snon Seite d S3non d S3 45° d S2 d S1 d S3 Technische Änderungen und Irrtümer vorbehalten...
- Seite 22 LOMBOK NOTIZEN Technische Änderungen und Irrtümer vorbehalten...
- Seite 23 LOMBOK NOTIZEN Technische Änderungen und Irrtümer vorbehalten...
- Seite 24 Olsberg GmbH Hüttenstraße 38 59939 Olsberg T +49 2962 805-0 F +49 2962 805-180 kaminofen@olsberg.com olsberg.com 78/4623.8261 12/2025...
