Zuschneiden des Anpassblocks
Tragen Sie zum Vermeiden möglicher Personenschäden beim Bohren, Schneiden und Schleifen immer
Schutzbrille, Gehörschutz und eine Staubschutzmaske.
Die Pfeile am Anpassblock müssen zum Bug des Schiffes zeigen.
Damit Sie den maximalen Rumpfquerschnittswinkel von 20 Grad nicht überschreiten, schneiden Sie nicht in die
Markierung für die maximale Zuschnittslinie am Anpassblock.
Der Anpassblock richtet den Geber parallel zur Wasserlinie aus, wenn dieser auf einer gewinkelten
Rumpfoberfläche montiert wird. Sie müssen den Rumpfquerschnittswinkel des Schiffrumpfes messen, um den
Geber im richtigen Winkel zu montieren.

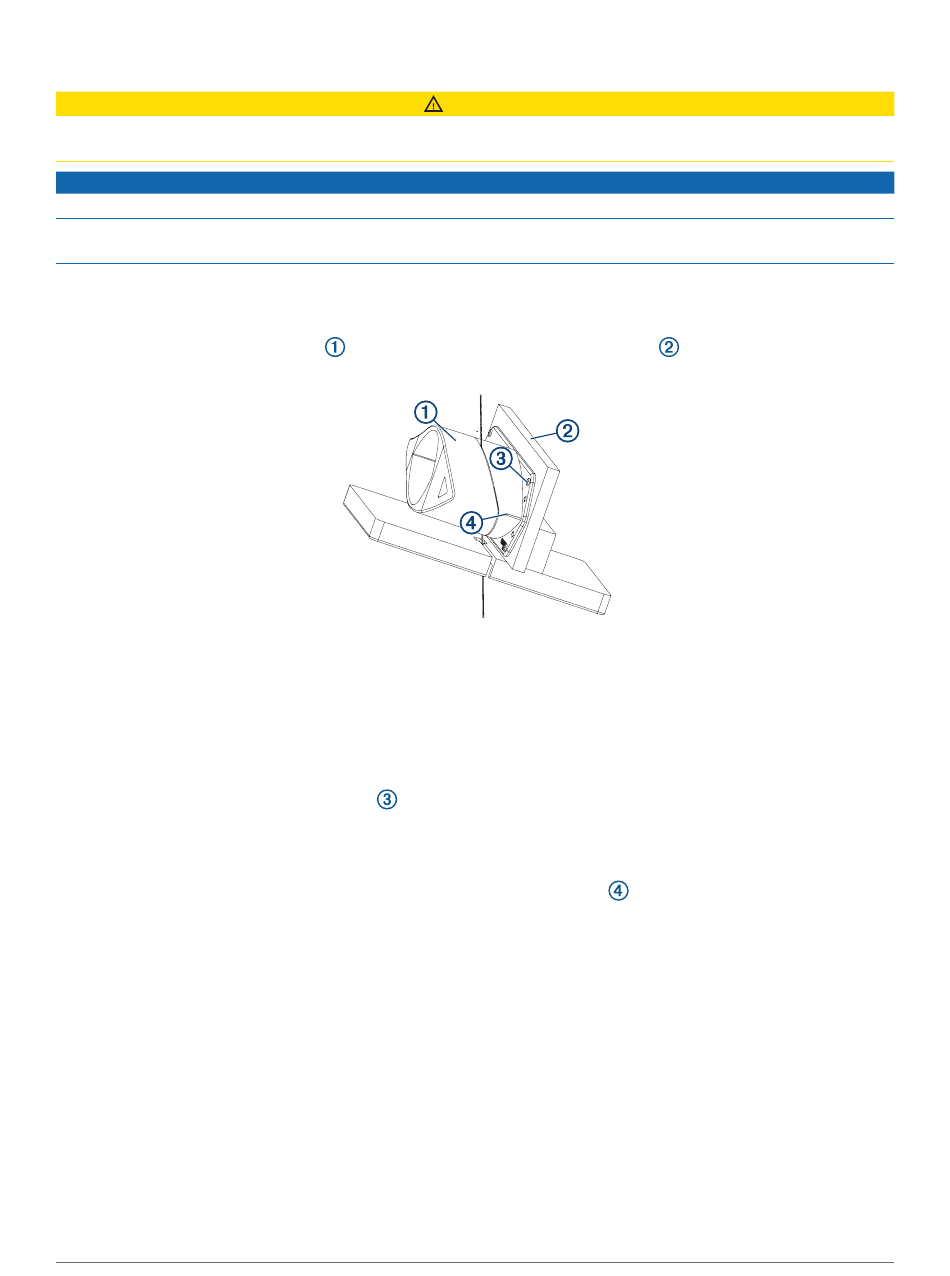

1 Befestigen Sie den Anpassblock
Das Stück Holz dient als Führungsstück für den Anpassblock.
2 Messen Sie den Rumpfquerschnittswinkel am Montageort
3 Neigen Sie den Tisch der Bandsäge, um ihn an den Rumpfquerschnittswinkel anzupassen. Sichern Sie den
Anschlag.
4 Positionieren Sie den Anpassblock so auf dem Sägetisch, dass die Sägebandführung den Anschlag berührt
und der Winkel mit dem Winkel am Montageort übereinstimmt.
Nach der Installation müssen die Pfeile
Geber auf den Schiffssteuerkurs ausgerichtet ist.
5 Passen Sie den Anschlag an, um den Anpassblock in gleiche Teile aufzuteilen, sodass er nach dem
Zuschneiden am schmalsten Punkt 6 bis 12 mm (
Schneiden Sie nicht in die Markierung für die maximale Zuschnittslinie
6 Schneiden Sie den Anpassblock zu.
7 Bearbeiten Sie den Anpassblock mit einer Feile oder einem Elektrowerkzeug, damit er so genau wie möglich
an den Rumpf passt.
8 Verwenden Sie den verbleibenden Teil des Anpassblocks als Stützblock auf der Innenseite des Rumpfes.
4
ACHTUNG
HINWEIS
mit Holzschrauben auf einem Stück Holz
(Rumpfquerschnittswinkel,
auf dem Anpassblock zum Bug des Schiffes zeigen, sodass der
1
1
/
bis
/
Zoll) misst.
4
2
.
Seite 3).
am Anpassblock.
