11 Verwenden Sie einen 46-mm-Schraubenschlüssel (1
Schaft mit der mitgelieferten 34-mm-Unterlegscheibe aus Gummi
und M33-Sechskant-Flanschmutter für den Rumpf
Ziehen Sie die Mutter nicht zu fest an, um Schäden zu vermeiden.
12 Sichern Sie mit einem 18-mm-Schraubenschlüssel oder einem anpassbaren Schlüssel die obere Hälfte des
Anpassblocks an der Antirotationsschraube. Verwenden Sie dazu die mitgelieferte 13,4-mm-Unterlegscheibe
und die M12-Flanschmutter
Ziehen Sie die Mutter nicht zu fest an, um Schäden zu vermeiden.
13 Setzen Sie die Kappe für die Antirotationsschraube auf das Ende der Antirotationsschraube an der Unterseite
des Anpassblocks und tragen Sie eine glatte Schicht Dichtungsmittel darauf auf.
14 Tragen Sie Dichtungsmittel um den Schaft und die Antirotationsschraube auf.
15 Bevor das Dichtungsmittel erhärtet, entfernen Sie mit einem milden Haushaltsreiniger oder
Reinigungsalkohol überschüssiges Dichtungsmittel von der Außenseite des Anpassblocks und von der
Außenseite des Rumpfes, damit der Wasserfluss am Geber nicht behindert wird.
Installieren des Gebers in einem Rumpf-Hohlraum
Vor der Installation des Gebers müssen Sie den Hohlraum vorbereiten
Seite 7).
Diese Anweisungen sollten von zwei Personen durchgeführt werden, wobei sich eine Person außerhalb des
Schiffs und eine Person im Schiff befindet.
Sie müssen an erforderlichen Stellen seewassertaugliches Dichtungsmittel auftragen, um einen Wassereintritt
und Korrosion zu verhindern
Durchbruchmontage,
Seite 8).

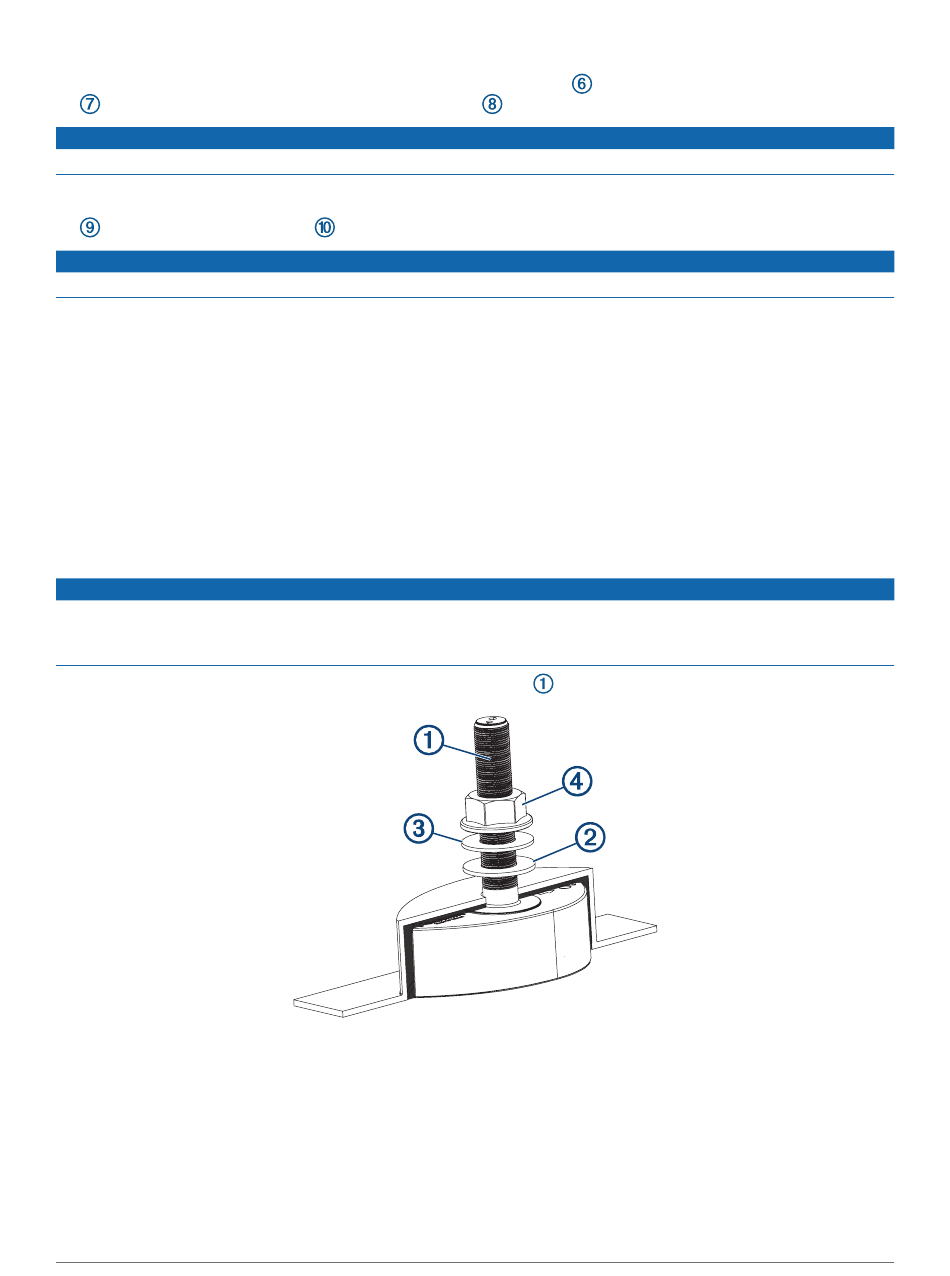

1 Tragen Sie das mitgelieferte Schmiermittel auf das Gewinde
2 Tragen Sie Dichtungsmittel am Schaft und auf den Oberflächen des Gebers auf, die den Hohlraum berühren
werden.
3 Drücken Sie von der Außenseite des Rumpfes das Geberkabel und den Schaft durch das Montageloch im
Hohlraum und drücken Sie den Geber fest an die Außenseite des Rumpfes.
Der Pfeil auf dem Anpassblock muss zum Bug des Schiffes zeigen, sodass der Geber auf den
Schiffssteuerkurs ausgerichtet ist.
HINWEIS
.
HINWEIS
HINWEIS
(Auftragen von seewassertauglichem Dichtungsmittel auf einen Geber für die
13
/
Zoll) oder einen anpassbaren Schlüssel, um den
16
, 34-mm-Unterlegscheibe aus Kunststoff
zu sichern.
(Vorbereiten des Rumpf-Hohlraums,
des Geberschafts auf.
11
