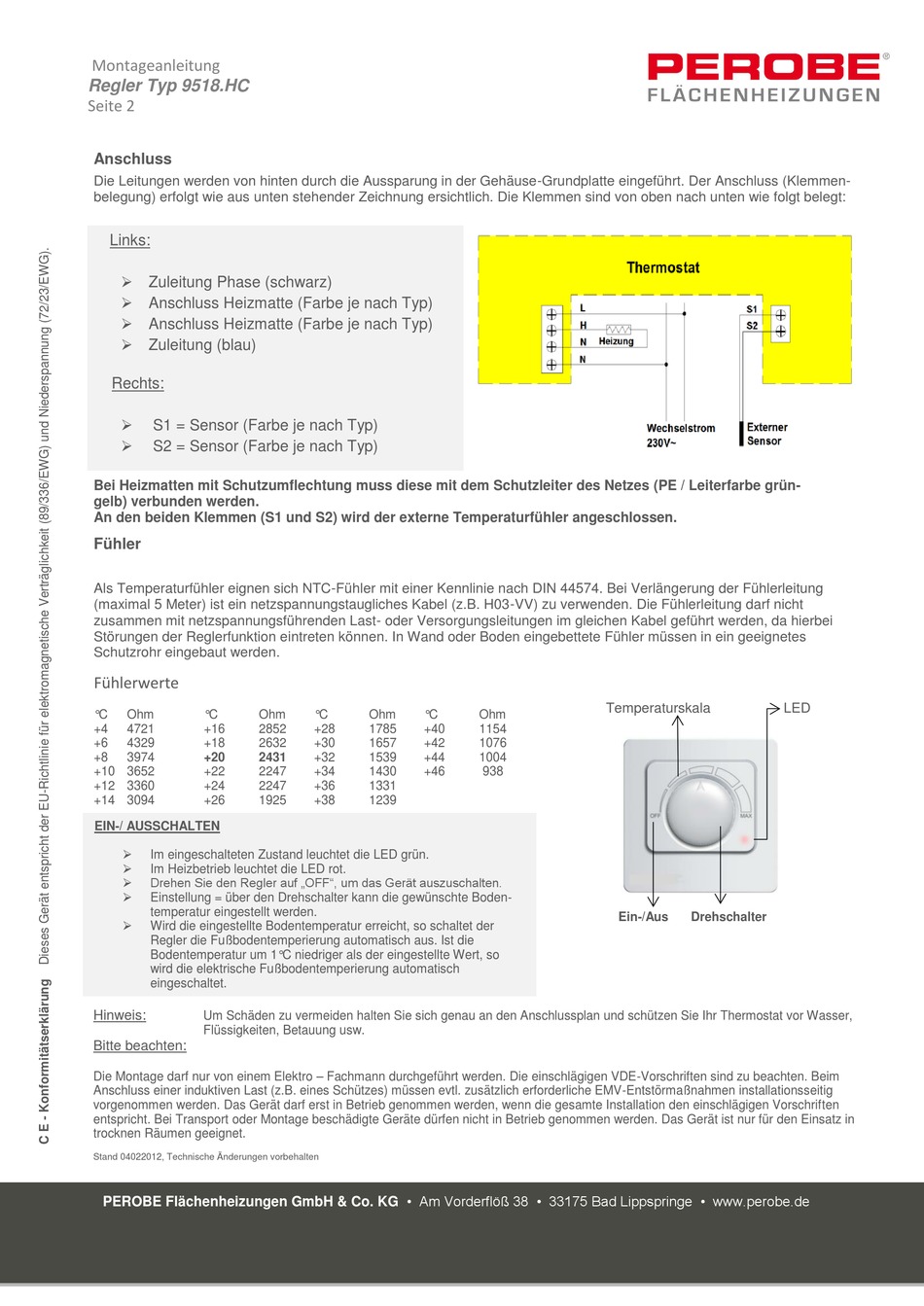

Montageanleitung
Regler Typ 9518.HC
Seite 2
Anschluss
Die Leitungen werden von hinten durch die Aussparung in der Gehäuse-Grundplatte eingeführt. Der Anschluss (Klemmen-
belegung) erfolgt wie aus unten stehender Zeichnung ersichtlich. Die Klemmen sind von oben nach unten wie folgt belegt:
Links:
Zuleitung Phase (schwarz)
Anschluss Heizmatte (Farbe je nach Typ)
Anschluss Heizmatte (Farbe je nach Typ)
Zuleitung (blau)
Rechts:
S1 = Sensor (Farbe je nach Typ)
S2 = Sensor (Farbe je nach Typ)
Bei Heizmatten mit Schutzumflechtung muss diese mit dem Schutzleiter des Netzes (PE / Leiterfarbe grün-
gelb) verbunden werden.
An den beiden Klemmen (S1 und S2) wird der externe Temperaturfühler angeschlossen.
Fühler
Als Temperaturfühler eignen sich NTC-Fühler mit einer Kennlinie nach DIN 44574. Bei Verlängerung der Fühlerleitung
(maximal 5 Meter) ist ein netzspannungstaugliches Kabel (z.B. H03-VV) zu verwenden. Die Fühlerleitung darf nicht
zusammen mit netzspannungsführenden Last- oder Versorgungsleitungen im gleichen Kabel geführt werden, da hierbei
Störungen der Reglerfunktion eintreten können. In Wand oder Boden eingebettete Fühler müssen in ein geeignetes
Schutzrohr eingebaut werden.
Fühlerwerte
°C
Ohm
°C
Ohm
+4
4721
+16
2852
+6
4329
+18
2632
+8
3974
+20
2431
+10 3652
+22
2247
+12 3360
+24
2247
+14 3094
+26
1925
EIN-/ AUSSCHALTEN
Im eingeschalteten Zustand leuchtet die LED grün.
Im Heizbetrieb leuchtet die LED rot.
Drehen Sie den Regler auf „OFF", um das Gerät auszuschalten.
Einstellung = über den Drehschalter kann die gewünschte Boden-
temperatur eingestellt werden.
Wird die eingestellte Bodentemperatur erreicht, so schaltet der
Regler die Fußbodentemperierung automatisch aus. Ist die
Bodentemperatur um 1°C niedriger als der eingestellte Wert, so
wird die elektrische Fußbodentemperierung automatisch
eingeschaltet.
Hinweis:
Um Schäden zu vermeiden halten Sie sich genau an den Anschlussplan und schützen Sie Ihr Thermostat vor Wasser,
Flüssigkeiten, Betauung usw.
Bitte beachten:
Die Montage darf nur von einem Elektro – Fachmann durchgeführt werden. Die einschlägigen VDE-Vorschriften sind zu beachten. Beim
Anschluss einer induktiven Last (z.B. eines Schützes) müssen evtl. zusätzlich erforderliche EMV-Entstörmaßnahmen installationsseitig
vorgenommen werden. Das Gerät darf erst in Betrieb genommen werden, wenn die gesamte Installation den einschlägigen Vorschriften
entspricht. Bei Transport oder Montage beschädigte Geräte dürfen nicht in Betrieb genommen werden. Das Gerät ist nur für den Einsatz in
trocknen Räumen geeignet.
Stand 04022012, Technische Änderungen vorbehalten
PEROBE Flächenheizungen GmbH & Co. KG • Am Vorderflöß 38 • 33175 Bad Lippspringe • www.perobe.de
°C
Ohm
°C
Ohm
+28
1785
+40
1154
+30
1657
+42
1076
+32
1539
+44
1004
+34
1430
+46
938
+36
1331
+38
1239
Temperaturskala
Ein-/Aus
Drehschalter
LED
