TA1200
4
2 Beschreibung

2.1 Systembeschreibung

Der Tachometer eignet sich zu Darstellung von Frequenzen oder Ge-
schwindigkeiten in industriellen Einsatzgebieten.
- Anzeigeneinheit 1/s, 1/min, 1/h programmierbar
- Eingang: NPN, PNP, Namur, TTL, 10...600 VAC
- Sensorversorgung: 5 V, 8 V, 12 V
- Frequenz 0,01 Hz...7 kHz
- Periodendauermessung
- LED-Anzeige, 4-stellig
- DIN-Gehäuse 48 x 24 mm

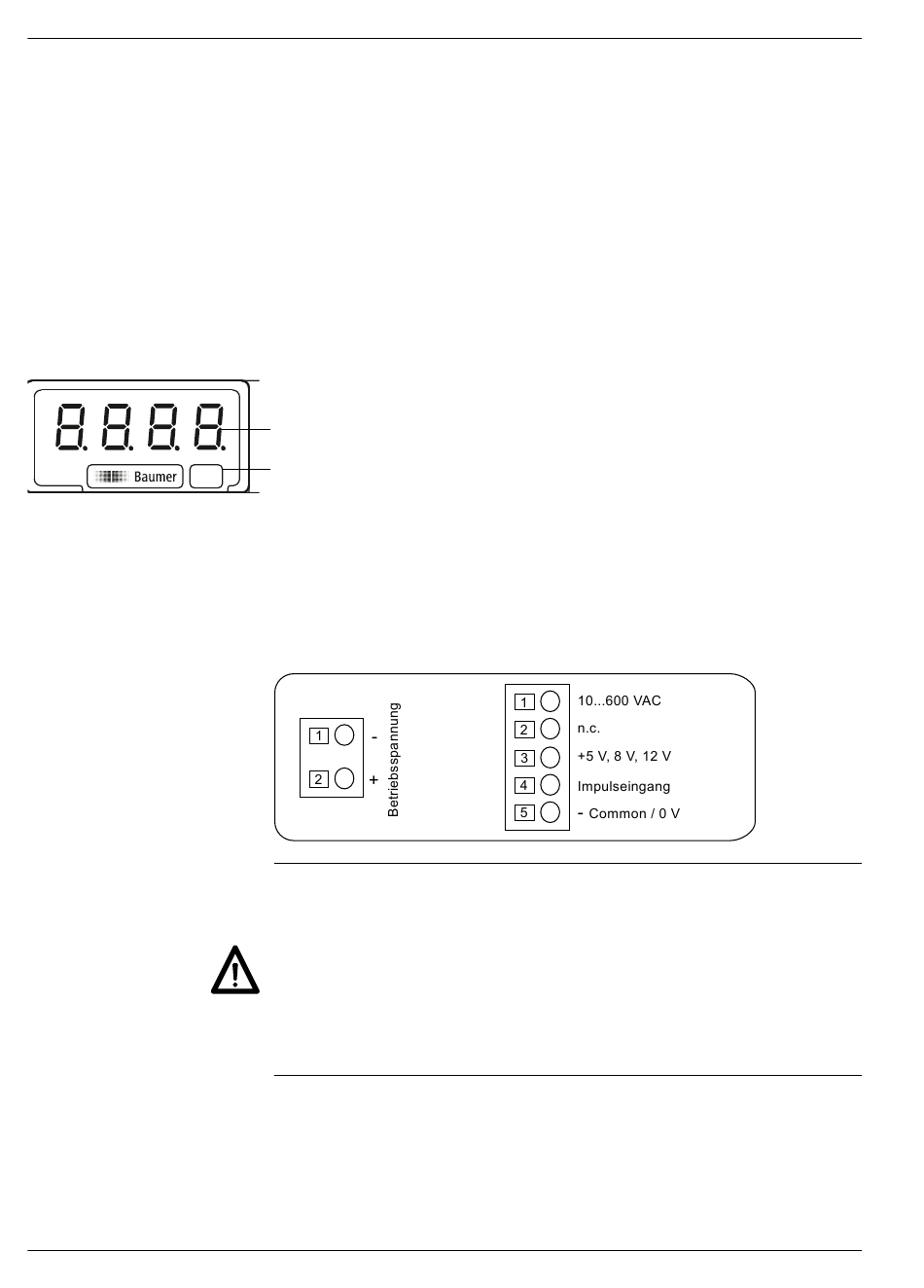

2.2 Anzeige
4-stellige Anzeige
Fläche für Einheitenaufkleber
3 Gerät anschliessen
In diesem Kapitel werden zuerst die Anschlussbelegung sowie einige
Anschlussbeispiele vorgestellt.

3.1 Anschlussbelegung

Litzenanschluss aus Gründen des Berührungsschutzes nach
EN 61010 nur mittels Aderendhülsen mit Isolierstoffkappen. Vom
Werk unbelegte Anschlüsse nicht anderweitig belegen. Es wird
empfohlen, alle Sensor-Anschlussleitungen abzuschirmen und die
Abschirmung einseitig zu erden. Beidseitige Erdung wird empfohlen
bei HF-Störung und falls bei grösseren Entfernungen Potential-
Ausgleichsleitungen installiert sind. Die Sensor-Anschlussleitungen
sollen nicht im gleichen Kabelstrang mit der Netzversorgung und den
Ausgangs-Kontaktleitungen geführt werden.
